Chamberlain Garog AS 210 Bedienungsanleitung

Torsteuerung
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
BEDIENUNGSANLEITUNG
geprüft
nach:
EN60335-1
/ EN60204-1
in Zusammenhang
(Nutzungssicherheit
Torsteuerung
mit ENI 2453
kraftbetätigter
Tore)
10
A1
AS 210
SO
10
3L2
50
30
VBC6A-30-10-P
4t2
2"
4t2
60
9
AS
1380
A2
14'0
Revision
210
01
072006
loading

Verwandte Anleitungen für Chamberlain Garog AS 210

Inhaltszusammenfassung für Chamberlain Garog AS 210

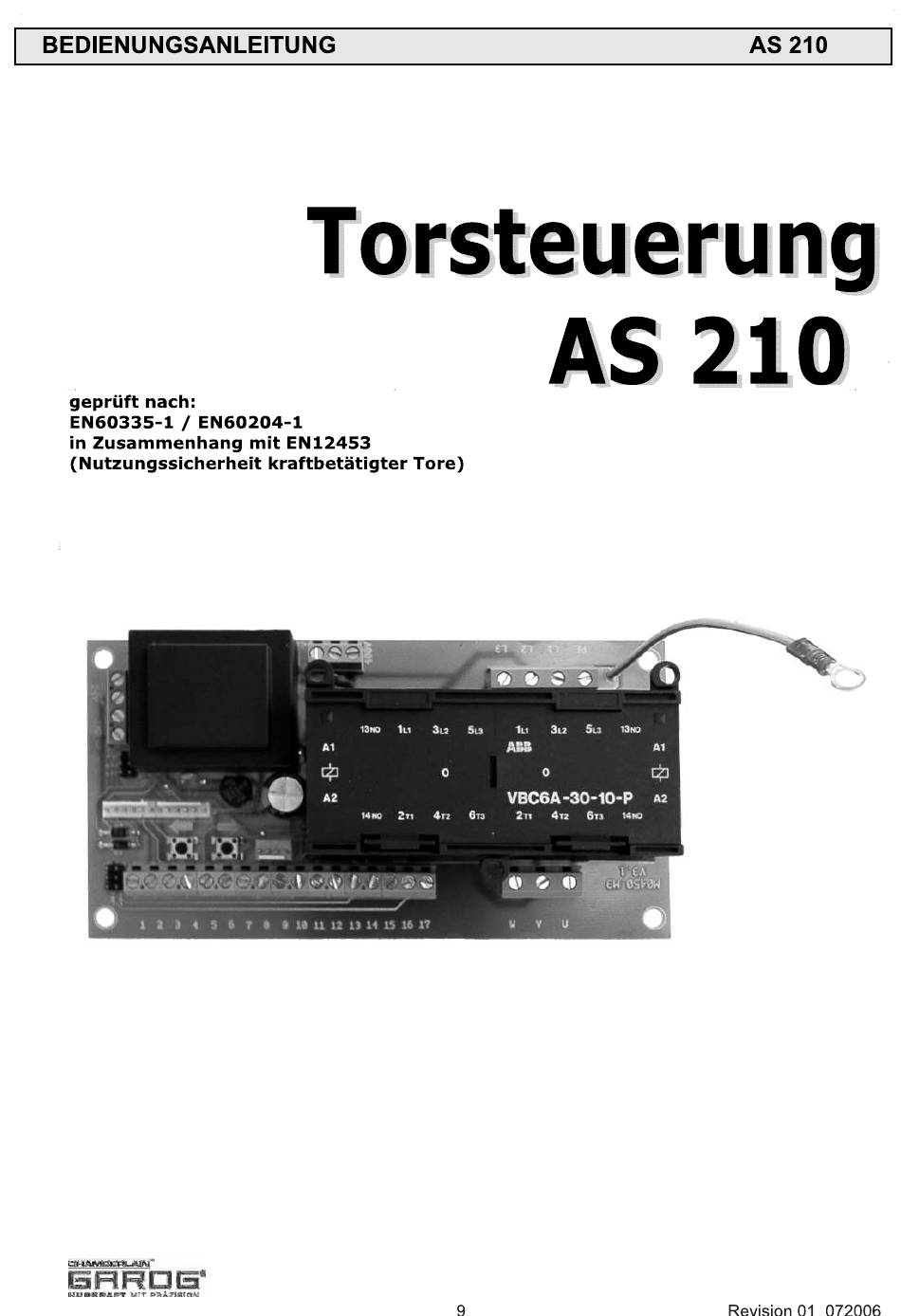

  • Seite 1 BEDIENUNGSANLEITUNG Torsteuerung AS 210 geprüft nach: EN60335-1 / EN60204-1 in Zusammenhang mit ENI 2453 (Nutzungssicherheit kraftbetätigter Tore) 1380 VBC6A-30-10-P 2" 14'0 Revision 072006...
  • Seite 2 BEDIENUNGSANLEITUNG Die Steuerung AS 210 ist für den Betrieb von Toranlagen konzipiert. In der Grundversion ist sie für den Totmann-Betrieb ausgelegt. Durch Aufstecken Steckmodulen kann sie individuell erweitert werden. SICHERHEITSHINWEISE Beachten Sie die in Ihrem Land gültigen Richtlinien und Vorschriften zur Inbetriebnahme von kraftbetätigten Toranlagen.
  • Seite 3 BEDIENUNGSANLEITUNG Klemmleiste für externen Funk Steckleiste für externen 3-fach-Taster Steckleiste für Netzspannungswahl Klemmleiste ZM-SKS 400V/230\/ Netz VBC6A-30-10-P 2" Steckleiste für Klemmleiste Klemmleiste Spiralkabel Endschalter Motor Befehlsgeräte Einstelltaster Jumper Selbsthaltung Jumper Einstelltaster Selbsthaltung (nur in Verbindung mit ZM-SKS) Revision 072006...
  • Seite 4 BEDIENUNGSANLEITUNG AS 210 FÜR OPTOELEKTRONISCHE SCHALTLEISTE SCHALTPLAN Zuleitung 230V/50Hz Zuleitung 400V/50Hz Motor 230V/50Hz Motor 400V/50Hz Sicherheitskette Vorendschalter Endschalter Endschalter Taster STOP Taster Taster braun optoelektronische grün Schaltleiste* weiß X6J17 müssen gesteckt werden, wenn die Steckleisten X6, X7 X8 nicht belegt...
  • Seite 5 BEDIENUNGSANLEITUNG AS 210 FÜR kOhm WIEDERSTANDSAUSWERTUNG SCHALTPLAN Zuleitung 230V/50Hz Zuleitung 400V/50Hz Motor 230V/50Hz Motor 400V/50Hz Sicherheitskette Vorendschalter Endschalter Endschalter Taster STOP Taster Taster kOhm Auswertung* J17 und müssen gesteckt werden, wenn die Steckleisten X7 und X8 nicht belegt sind! *nur...
