STALEX PRS-76C Bedienungshandbuch
Rohr- und profil-endschleifmaschine
Inhaltszusammenfassung für STALEX PRS-76C

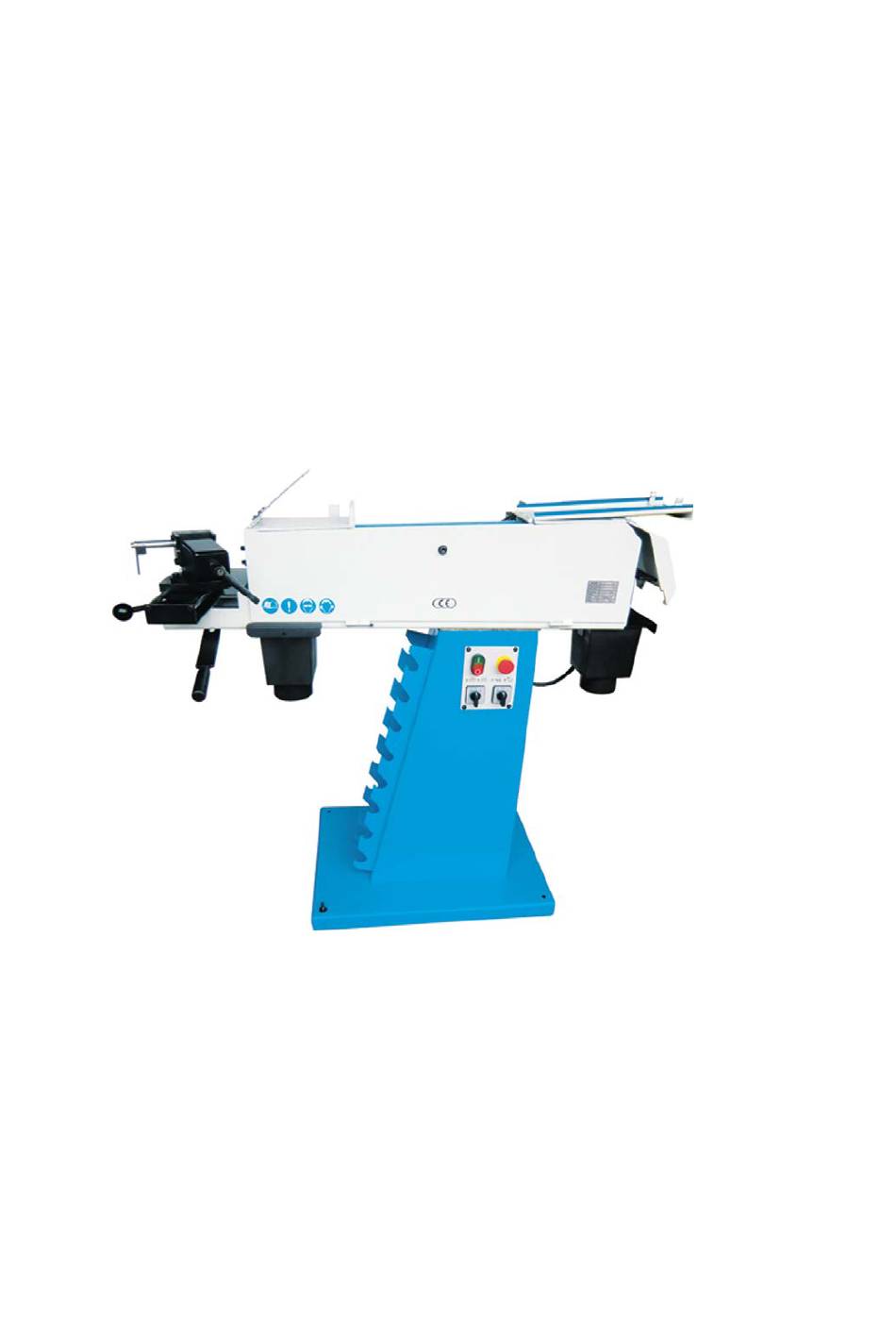

- Seite 1 ROHR- UND PROFIL-ENDSCHLEIFMASCHINE Modell：PRS-76C Bedienungs-handbuch...
- Seite 2 Inhaltsverzeichnis Titelseite ..............…....1 Inhaltsverzeichnis ........……..…...…………..2 Allgemeine Sicherheitsanweise ..........…….3 Technische Spezifikationen ..…………………………………………4 Mechanische Bedienung ..………………..………………………..4-8 Elektrische Zeichnung …............………9 Zeichnung Und Teileliste ........…..…….……10-12...
- Seite 3 Allgemeine Sicherheitsanweise 1. Bedienungsanleitung: Die Rohr- und Profil-Endschleifmaschine darf ausschließlich zum Schleifen von Rohrenden und Entgraten von geschliffenen Rohrenden verwendet werden. Für Ihre Sicherheit lesen Sie die Bedienungsanleitung bevor Sie die Maschine einschalten. Die Bedienungsanleitung sollte an einem sicheren Ort aufbewahrt werden. Sie sollten wissen, wie die Maschine bedient wird, welche Grenzen sie hat und welche spezifischen Gefahren sie birgt.
- Seite 4 12. Hände schützen: Stellen Sie sicher, dass Werkzeuge und Werkstücke sicher fixiert sind. Verwenden Sie nur die passenden Werkzeuge zum Klemmen und Fixieren – sicherer ist das als Werkstücke per Hand zu halten, und Sie behalten beide Hände für die Maschinienbedienung frei. 13.
- Seite 5 III. Mechanische Bedienung A. INSTALLATION 1. Entfernen Sie die abnehmbare Teile (Abfalleimer, Ersatzteile, Schleifbandkasten und bestellte Schleifroller) aus der Verpackung. 2. Entfernen Sie die zwei Fixierschrauben, mit denen die Rohrausschnitthilfe am Untergestell der Verpackung befestigt ist. Entfernen Sie auch die vier Holzschrauben, mit denen Säule und Untergestell im Kasten fixiert sind.
- Seite 6 9. Führen Sie den Netzschlauch zur Netzsteckdose so, dass niemand darüber stolpern kann. 10. Zur Verbesserung der Stabilität der Maschine wurde eine Einstellschraube unterhalb des Untergestells montiert. Zur weiteren Stabilitätserhöhung empfehlen wir Ihnen, die Maschine im Boden zu verankern. B. (ENT-)MONTAGE DES SCHLEIFBANDS ＝＞Bevor Sie das Schleifband entfernen, muss es vollständig zum Stillstand kommen.
- Seite 7 folgenden Einstellungen prüfen: a. Die Seitwärtsbewegung des Schleifbands muss verhindert werden. b. Die Mitellinienhöhe der Schleifrolle muss gleich hoch sein wie der zu schleifende Rohrabschnitt. Wenn die Einstellungen nicht korrekt sind, müssen sie wie folgt angepasst werden: a. Die Seitwärtsbewegung des Schleifbands:Für die erste grobe Einstellung muss das Schleifband manuell gedreht...
- Seite 8 auf der Maschine öffnen (siehe Abb. Nr. 9), sodass das Schleifband freigegeben ist – an ihm können die Rohre entgratet werden. Abb. Nr. 9 g. Erweiterter Arbeitsbereich Bei geöffnetem Enddeckel können Sie die Enden von Rohren schleifen und runde Rohre zugleich entgraten.
- Seite 9 Der Auswahlschalter unten rechts auf der Bedienungspanel regelt die Laufgeschwindigkeit des Schleifbands: „ 1 “ steht f ü r niedrige Geschwindigkeit, „ 2 “ f ü r hohe Geschwindigkeit. Normalerweise ist die Bandlaufstellung bei der Fabrikabgabe already justiert – das bedeutet, das Band befindet sich in der Mitte des Hinterrades (siehe Abb.
- Seite 11 V. Zeichnung Und Teileliste...
- Seite 12 Teil - Teil - Beschreibung Beschreibung Führungssitz Fixplatte des Steuerkastens Quadratisches Gleitblech Bolt M8X20 Kurzer Führungsschaft Schraube M10X15 Langer Führungsschaft Bolt M8X30 Oberer Gleitblock Bolt M8X100 Kleiner Gleitblock Bolt M10X20 Drehgestell Bolt M10X25 Viskörper Bolt M10X25 Mutblock Bolt M10X45 Sperrmut Bolt M12X40 Rundsperrblock Bolt M12X30...
- Seite 13 Isolierplatte Kleine Hülse Ständer Griffknauf M12 Bodenplatte Drehgriff M8X71 Teil - Teil - Beschreibung Beschreibung Verstellbarer Sperrhaken M12 Bolt M6X16 Kugelkopfbolzen M10X17 Ebene Waschscheibe 10 Motor Federstiff 10 Handhabehülse 22 Bolt M10X25 Sperrblock Arbeitsgestell Feder Platte Feder Fixierfuß Rückabdeckplatte Mut M6 Bolt M6X16 Bolt M6X16 Transformator...
- Seite 14 Hinweis: Dieses Handbuch dient lediglich als Referenz. Aufgrund der fortlaufenden Verbesserung der Maschine k önnen Änderungen ohne vorherige Ankündigung jederzeit vorgenommen werden. Bei Betrieb dieser Elektromaschine beachten Sie bitte die lokale Netzspannung.
- Seite 15 Elisabeth-Selbert-Str.10 B 45329 Essen Germany Maschine: Manufacturer: QINGDAO Northern International BOHRMASCHINE Beschreibung Modell: PRS-76C Seriennummer: See type plate on the machine Hersteller: GEM Maschinen Gmbh Anschrift: Elisabeth-Selbert-Str.10 B 45329 Essen Germany Benutzer-ID für das ear-Portal - Benutzer-ID: 47377005 WEEE-Reg.-Nr. DE 75217018 BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS! Haben Sie Produktfragen? Benötigen Sie technische Unterstützung?
