DOEPFER MUSIKELEKTRONIK MTC64 Bedienungsanleitung

Midi to contact converter
Vorschau ausblenden Andere Handbücher für MTC64:
MTC64
(Midi To Contact Converter)
Bedienungsanleitung
© 2001 by Doepfer Musikelektronik
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DOEPFER MUSIKELEKTRONIK MTC64

  • Seite 1 MTC64 (Midi To Contact Converter) Bedienungsanleitung © 2001 by Doepfer Musikelektronik...
  • Seite 2: Betriebserlaubnis / Emv-Erklärung

    Betriebserlaubnis / EMV-Erklärung Es handelt sich bei MTC64 um ein sog. OEM-Produkt, das nicht eigenständig betrieben werden kann, sondern erst zusammen mit anderen elektrischen oder elektronischen Einheiten zu einem funktionsfähigen Gerät wird (z.B. zusammen mit Tastaturen, Tastenfeldern, Potentiometern, Netzteil usw.). Dem Hersteller der MTC64- Elektronik ist der Gesamtaufbau, in dem die gelieferte Elektronik zum Einsatz kommt, nicht bekannt.
  • Seite 3: Inhaltsverzeichnis

    Oktav-Offset (-/+12 Halbtöne - JP6 Jumper 6/7).............. 11 Polarität der Ausgangsspannung (JP7-Jumper 5)............11 Anzeigearten der Leuchtdiode....................11 Checkliste für die Fehlersuche....................12 Anhang............................13 Anschlußschema für MTC64....................13 Funktionstest bzw. grundsätzliche Funktionalität..............14 Basiseinstellung der Jumper im Auslieferungszustand ............14 Ausgangs-Treiberschaltung ....................15 CTM64 ..........................15...
  • Seite 4: Einführung

    64 gewählt werden. Mit zwei hintereinander geschalteten MTC64 können alle 128 möglichen Programmwechselbefehle erzeugt werden. • Der MIDI-Kanal, auf dem MTC64 arbeitet, ist mit weiteren 4 Jumpern von 1 - 16 einstellbar. Die 64 Schaltspannungs-Anschlüsse stehen in Form von vier 16-poligen Stiftleisten auf der Platine zur Verfügung.
  • Seite 5 Benutzer mit 9 Jumpern (Steckbrücken) durchgeführt - wie weiter unten beschrieben. Ein Gehäuse wird nicht angeboten, da das MTC64 für den Einbau vorgesehen ist. Die Stromversorgung erfolgt über ein externes Steckernetzteil (7-12V Gleichspannung / min. 250mA). Dieses ist im Lieferumfang nicht enthalten.
  • Seite 6: Anschlüsse

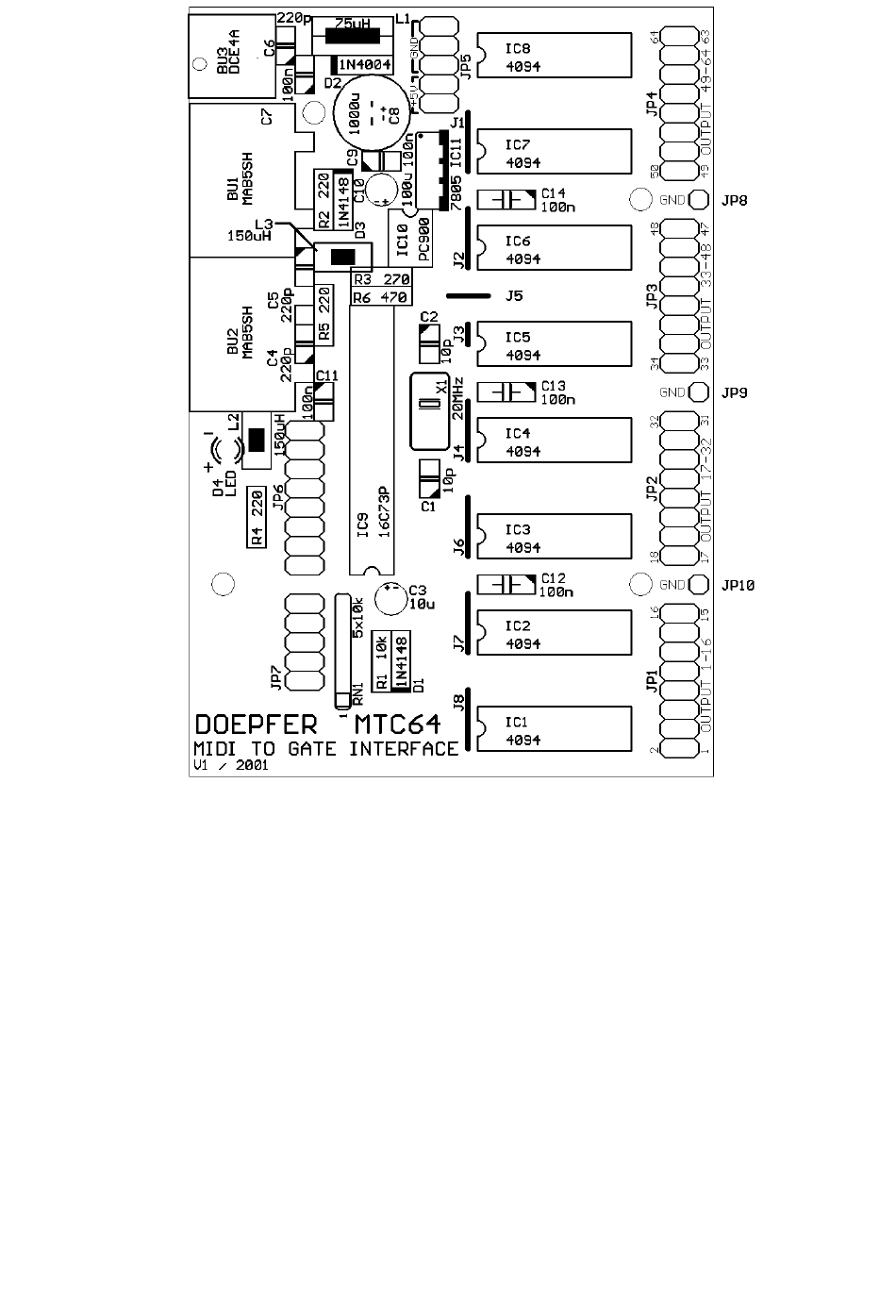

    Anschlüsse (14) (JP5) Netzteil 7-12V/100mA (10) DC (BU3) Kontakte 49-64 MIDI IN (BU1) (10) Kontakte MIDI OUT 33-48 (BU2) Kontroll- (10) Kontakte 17-32 (12) Jumper 1-8 (JP6) (13) Jumper 5 (JP7) (10) Kontakte 1-16 Seite 6 MTC64-Bedienungsanleitung...
  • Seite 7: Netzteilanschluss (1)

    Eigenschaften aufweist: +7-12V unstabilisierte oder stabilisierte Gleichspannung, mindestens 100 mA, Polarität des Niederspannungssteckers: Außenring = Masse, Innen = +7...12V. Bei falscher Polarität wird MTC64 nicht arbeiten, ein Defekt ist jedoch auf Grund einer eingebauten Schutzdiode ausgeschlossen. Bei Betrieb des MTC64 in Deutschland muß...
  • Seite 8: Schaltspannungsausgänge 1-64 (10)

    Spannung aus 64 möglichen und die restlichen 63 werden dabei auf 0 bzw. 5 Volt (JP7) gesetzt. Jumper 1-8 JP6 (12) Die Konfiguration des MTC64 (MIDI-Kanal, Betriebsart, Notenoffset usw.) wird mit den 8 Jumpern (auf JP6) (Steckbrücken) durchgeführt. Dabei dienen die ersten 4 Jumper (JP6) dazu einen der 16 möglichen Midikanäle für MTC64 einzustellen.
  • Seite 9: Jumper 5 Jp7 (13)

    Versorgungsspannung abgegriffen werden. Sollen beispielsweise Leuchtdioden angesteuert werden, so können die Anoden aller LEDs an +5V angeschlossen werden und die Kathoden über Vorwiderstände (ca. 1k) an die 64 Ausgänge des MTC64. Bei dieser "inversen" Methode sind größere Ausgangsströme möglich, da die MTC64- Ausgänge im Low-Zustand höhere Ströme liefern als im High-Zustand.
  • Seite 10: Bedienung

    Auch die 8 Jumper an JP6 und Jumper 5 an JP7 werden ständig ausgewertet, so daß auch hier Änderungen der Brücken sofort während des Betriebs von MTC64 erkannt und dementsprechend reagiert wird. So ist z.B. jederzeit die Änderung des Midikanals durch Umstecken der Jumper 1-4 möglich.
  • Seite 11: Betriebsmodus (Jp6 Jumper 5)

    Offset = 36 (Noten-Modus), bzw. 64 (Prg-Modus) Hinweis: Wenn Sie den Notenoffset (d.h. die Notennummer, die dem Ausgang 1 des MTC64 zugeordnet ist) auf den Standardwert 36 setzen wollen, so muss der Jumper 8 von JP6 entfernt werden. 36 entspricht dem tiefen "C" auf einer 5-Oktaven-Tastatur.
  • Seite 12: Checkliste Für Die Fehlersuche

    Checkliste für die Fehlersuche Falls Ihre MTC64 nicht auf Anhieb korrekt arbeitet, so überprüfen Sie bitte folgende Punkte: • Ist die Stromversorgung in Ordnung ? Die LED muß beim Einschalten aufleuchten und dann an bleiben . • Sind die Verbindungen zum MIDI- Empfänger in Ordnung? Überprüfen Sie insbesondere, ob die verwendeten Kabel für Midi geeignet sind.
  • Seite 13: Anhang

    Anhang Anschlußschema für MTC64 16 polige Schalt- Buchsenleisten mit aufgepresstem ausgänge Flachbandkabel Kontakte MTC64-Bedienungsanleitung Seite 13...
  • Seite 14: Funktionstest Bzw. Grundsätzliche Funktionalität

    • Die LED leuchtet nun auf, falls Sie alles richtig gemacht haben. • Wenn nun der richtige MIDI-Befehl zur Aktivierung von Ausgang 1 (d.h. Note On oder Program Change) am MIDI In des MTC64 eintrifft, geht die LED aus. Andernfalls stimmen die Einstellungen nicht (MIDI-Kanal, Betriebsart, Offset) Falls nur eine "normale"...
  • Seite 15: Ausgangs-Treiberschaltung

    Eine Platine mit 16 dieser Leistungstreiber ist für Ende 2001 geplant. CTM64 Ein geeignetes Gegenstück zum MTC64 ist CTM64, an das bis zu 64 freie Kontakte angeschlossen werden können. CTM64 bietet sich zur MIDI-Out-Nachrüstung vorhandener Tastaturen, Tastenfelder oder beliebiger anderer Kontakte an. zusätzlich stehen 4 Anschlussfelder für Potentiometer zur Verfügung, um gängige MIDI-Controller,...
  • Seite 16 Doepfer Musikelektronik www.doepfer.de © 2001 by Doepfer Musikelektronik...
