StarTech RKCONS1716K Schnellstartanleitung

16-Port VGA Rackmount LCD-Konsole | 17 Zoll | 1U

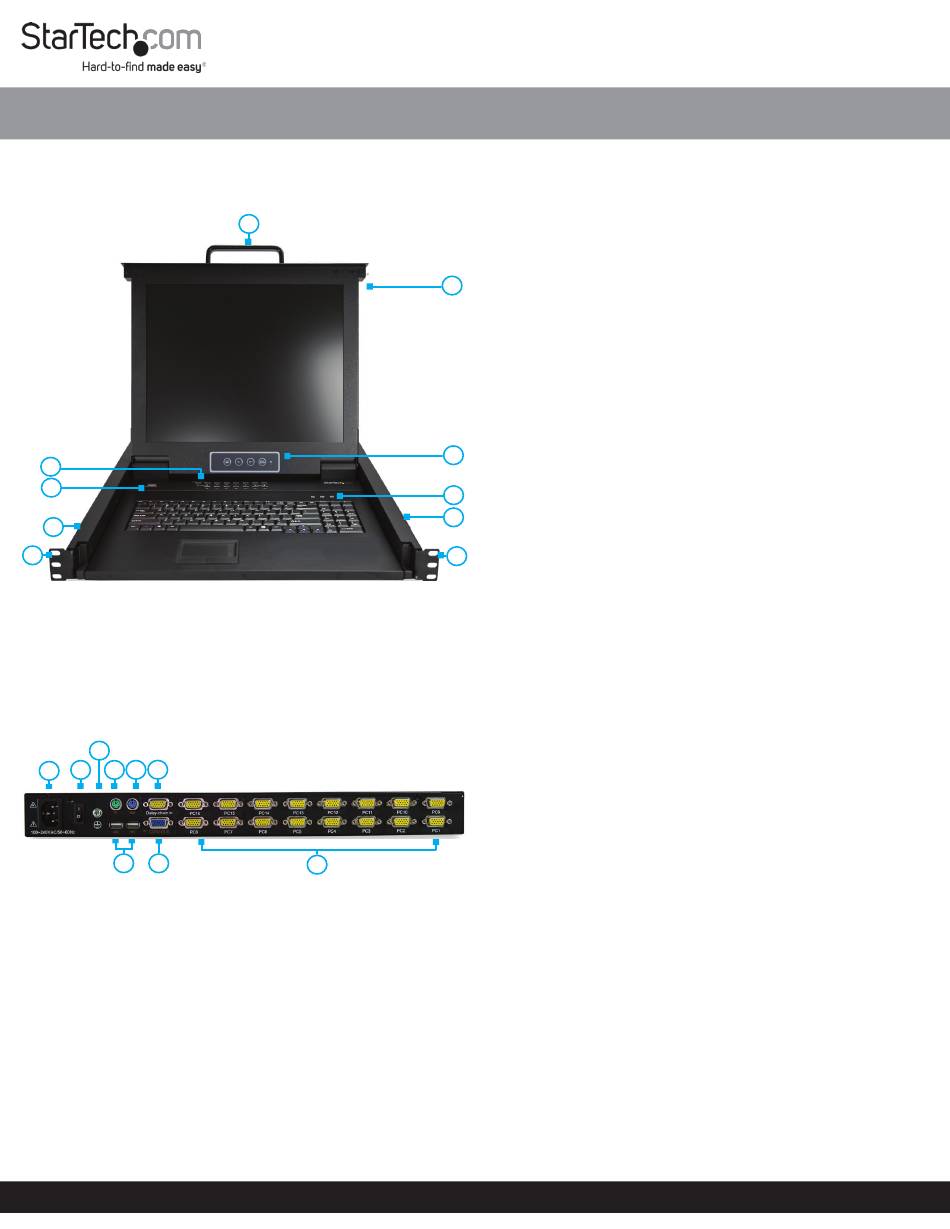

Produktdesign
Das tatsächliche Produkt kann von den Fotos abweichen
Frontansicht
2
3
4
5
Griff
1
Portauswahl Tasten/ LEDs
2
Aktueller Anschluss
3
Schiene(n)
4
Rückansicht
3
2 4 5 6
1
7 8
1 Stromanschluss
2 Netzschalter
3 Schraube für Erdungsanschluss 8
4 Konsole Mausanschluss
5 Konsole Tastaturanschluss
Inhalt des Pakets
•
LCD-Rackmount-Konsole x 1
•
KVM-Kabel x 16
•
M5 Käfigmuttern x 8
•
M5-Schrauben x 8
•
Regionale Stromkabel (NA, JP, EU, UK, ANZ) x 5
•
Montageschienen x 2
•
Schnellstart-Anleitung x 1
1
5 Montagebügel
(vorinstalliert)
6 Tastatur-LEDs
7 Display-Menü-Tasten
8 Entriegelungstaste
9
Daisy Chain Port
6
(nicht unterstützt)
USB-A Anschlüsse
7
Anschluss für Konsolenmonitor
Host-Anschluss
9
Besuchen Sie StarTech.com/de-de/support für weitere Informationen und Support-Optionen
Anforderungen
•
1U Platz im Rack
•
Erdungskabel
•
Stromquelle
•
Bis zu 16 Computer oder Server
•
Kreuzschlitzschraubendreher
Die Anforderungen können sich ändern. Die neuesten Anforderungen finden
8
Sie unter www.StarTech.com/de-de/RKCONS1716K.
Installation
•
Vorsicht! Zweipolige/Neutralleiter-Sicherung. Trennen Sie das Gerät vor
Wartungsarbeiten vom Stromnetz.
•
Erden Sie das Gerät immer, bevor Sie das Netzkabel
anschließen/abziehen.
Montage der LCD-Rackmount-Konsole
Hinweis: Es ist einfacher, die LCD-Rackmount-Konsole zu installieren, wenn
Ihnen eine weitere Person bei der Installation hilft.
Warnung: Gehen Sie bei der Installation der LCD-Rackmount-Konsole
vorsichtig vor und heben Sie das Gerät mit der richtigen Technik an.
7
1.
Wählen Sie je nach Einbautiefe des von Ihnen verwendeten
Serverschranks die passende Länge der Montageschienen.
6
2.
Entscheiden Sie, wo im Serverschrank Sie die LCD-Rackmount-
4
Konsole installieren möchten.
3.
Setzen Sie die M5-Käfigmuttern (zwei pro Montagepfosten) in
5 die quadratischen Montagebohrungen an den
Montagepfosten ein.
4.
Richten Sie die Schienen der hinteren Montagehalterung auf die
M5-Käfigmuttern am entsprechenden Montagepfosten aus.
5.
Führen Sie eine M5-Schraube (zwei pro Montagepfosten) durch die
hintere Halterungsschiene und in die M5-Käfigmutter ein. Ziehen
Sie die M5-Schrauben nicht fest.
6.
Schieben Sie die LCD-Rackmount-Konsole mit Unterstützung in
das Serverrack und führen Sie dabei die hinteren Schienen der
Montagehalterung in die Schienenbaugruppe.
7.
Setzen Sie eine M5-Schraube (zwei pro Befestigungspfosten)
durch die vordere Befestigungsschiene in die M5-Käfigmutter ein.
8.
Ziehen Sie die M5-Schrauben mit einem Kreuzschlitzschraubendreher
fest.
9.
Stellen Sie sicher, dass die hinteren Schienen richtig ausgerichtet sind.
10.
Ziehen Sie die M5-Schrauben mit einem Kreuzschlitzschraubendreher
fest.
Erdung der LCD-Konsole
Anmerkungen: Erdungsdrähte sind in der Regel grün oder grün mit einem
gelben Streifen und sollten mindestens 18 AWG haben.
Eine Erdung wird in allen Umgebungen empfohlen und ist in
Umgebungen mit starken elektromagnetischen Störungen (EMI) oder
häufigen Stromstößen unerlässlich.
1.
Lösen Sie die Schraube des Erdungsanschlusses mit einem
Kreuzschlitzschraubendreher.
2.
Befestigen Sie den Erdungsdraht am Schaft der
Erdungsschraube.
3.
Ziehen Sie die Erdungsschraube fest und achten Sie darauf, dass Sie
sie nicht zu fest anziehen.
4.
Verbinden Sie das andere Ende des Erdungskabels (das nicht mit
der LCD-Rackmount-Konsole verbunden ist) mit einem
geeigneten Erdungsanschluss.
Anschließen der Konsole
Wichtige Überlegungen
•
Wenn Sie die Konsole in ein geschlossenes oder mehrgliedriges Rack
einbauen, stellen Sie sicher, dass die Umgebungsbedingungen
innerhalb der maximalen und minimalen Spezifikationen des Geräts
liegen.
Schnellstart-Anleitung
RKCONS1716K
SKU #:
Revision: 10.03.2022
