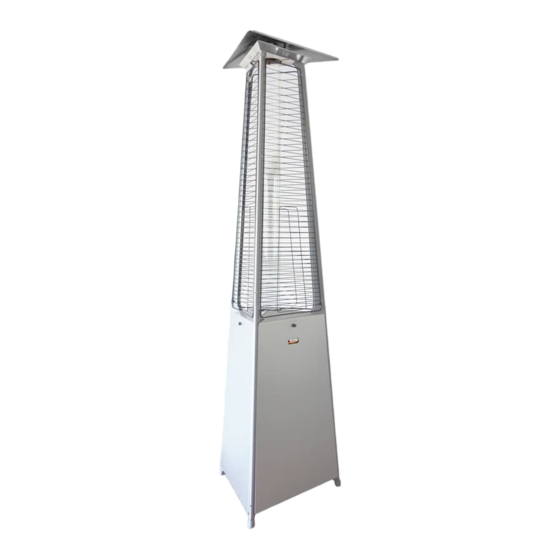

Decorative outdoor-heizofen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

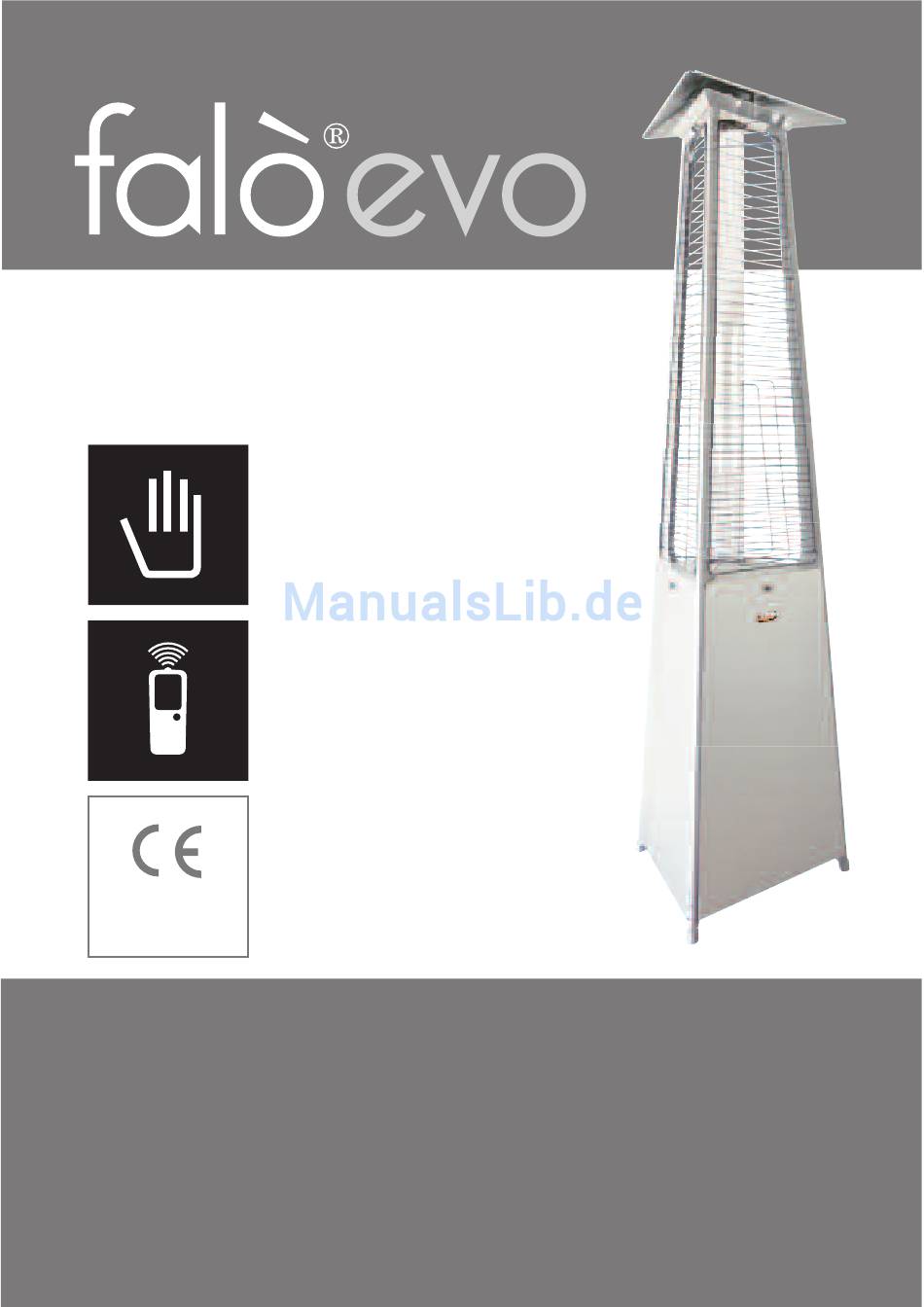

Decorative outdoor gas heater.
Decorative outdoor-Heizofen.
Decorative outdoor gaskachel.
Dé c oratif exté r ieur chauf fage au gaz.
Mod. 12 kW
0694
BR0969
UK - USER MANUAL AND ASSEMBLY INSTRUCTIONS
DE - GEBRAUCHSANLEITUNG UND DIE AUFBAUANLEITUNG
NL - INSTALLATIE-INSTRUCTIES EN GEBRUIK
FRA - INSTRUCTIONS D' I NST ALLATION ET D' U TILISA TION

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Italkero Falo EVO

Inhaltszusammenfassung für Italkero Falo EVO

  • Seite 2 Fig.3...

  • Seite 3: Zeichenerklärung

    KEY: 1) fastening knob, 2) cover dish, 3) exchanger head, 4) net cylinder (optional), 5) structure upright, 6) protection grid, 7) glass pipe, 8) retention screw, 9) burner, 10) ignition/adjustment knob, 11) battery holder, 12) control unit (remote control Mod.), 13) tank support base, 14) side panel, 15) control cover panel, 16) fastening knob, 17) control unit display slot (remote control Mod.), 18) trolley (optional), 19) Hurricane KIT, 20) SMALL remote control (remote control Mod.).
  • Seite 5 Fig.4 1,5Volt 1,5Volt 1,5Volt torcia stilo ministilo Fig.5 Fig.6...
  • Seite 6 Fig.7 Fig.8 Fig.9...
  • Seite 7 Fig.10 Fig.11 Fig.12...
  • Seite 8 UK - HURRICANE KIT ASSEMBLY Fig.13 DE - MONTAGE GEGEN WIND UK - TUBE MAINTENANCE Fig.14 DE - WARTUNG TUBE optional...
  • Seite 9 Fig.15 centralina/control unit telecomando/remote control UK - DUNP-SWITCH SAFETY DEVICE Fig.16 DE - SAFETY DEVICE ANTI-KIPPEN...
  • Seite 10 UK - REPLACING BROKEN PIPE Fig.17 DE - ERSATZ GEBROCHEN TUBE UK - FIXING THE TANK Fig.18 DE - FESTSETZUNG DER TANK...
  • Seite 22 UK - GAS GOVERNOR FOR GERMANY (50 mbar) DE - DRUCKGAS REGLER FUR DEUTSCHLAND (50 mbar) ITA - REGLER: Kapazität MAX 1000 g / h, Max Druck 37mbar. ITA - der Gasleitung muß einer flexiblen Art und mit einer Länge, wie beispielsweise sein, einen einfachen Austausch des Zylinders zu ermöglichen.
  • Seite 23 DIESES HANDBUCH FÜR DIE GANZE LEBENSDAUER DES GERÄTS AUFBEWAHREN UND EIN NEUES ANFORDERN, FALLS ES ZERSTÖRT WERDEN ODER VERLOREN GEHEN SOLLTE! WICHTIG! FALLS DIE BAUTEILE BESCHÄDIGT SEIN SOLLTEN, KEINESFALLS DIE ZUSAMMENFÜGUNG VORNEHMEN! WICHTIG! Dieses Gerät ist in Übereinstimmung mit den im Bestimmungsland geltenden Regelungen, Gesetzen und Vorschriften aufzustellen.

  • Seite 24: Allgemeine Beschreibung

    auf ihre Abnutzung, Effizienz, werfalltermin von der schlauch und reife zu kontrollieren. WICHTIG! Vor dem Anschließen überprüfen, dass der mitgelieferte Schlauchanschluss den im Bestimmungsland geltenden Vorschriften entspricht. WICHTIG! Bevor man mit den Montagevorgängen beginnt, überprüfen, dass alle Gerätbauteile für den Gastyp und den Druck vorbereitet sind, die für den Gebrauch laut geltender Vorschriften des Bestimmungslandes vorgesehen sind.
  • Seite 25 MONTAGEPHASEN (BEWEGLICHER Typ mit Gasflasche, Flüssiggas): Vor dem Beginn der Montage, eventuelle Schutzelemente beseitigen. 1 – Die Struktur vorsichtig auf den Boden stellen und den Abdeckschirm anbringen (Abb.3: 2). 2 – Die seitlichen Tafeln entfernen (Abb.3: 14, 15) und die Gasflasche auf die Stützfläche stel- len (Abb.3: 13).

  • Seite 26: Inbetriebsetzung

    2 – Das Gerät platzieren, wobei die Position des Versorgungsschlauches zu berücksichtigen ist, und die seitlichen Tafeln entfernen (Abb. 3: 14, 15). 3 – Am Boden die Position der Befestigungslöcher markieren. 4 – Die Struktur mit für die Art des Fußbodens geeigneten Dübeln (Abb. 11:1, NICHT mitgeliefert) am Boden befestigen und dazu die an der Gasflaschenstützfläche vorbereiteten Löcher (Abb.
  • Seite 27 - Sollte die Sparflamme versehentlich ausgehen, so wird die Gaszufuhr unmittelbar durch das eingebaute Sicherheitssystem unterbrochen. - Sollte die Sparflamme durch Gasmangel ausgehen, so wird die Gaszufuhr abgeschlossen (z.B. wenn die Gasflasche leer ist). - In beiden Fällen sollten Sie eine Weile warten, bevor Sie das Gerät wieder in Betrieb nehmen und danach die Schritte 1 und 2 wiederholen.

  • Seite 28: Ausschaltunga - Manuelles Modell

    Verbrennungen verursachen könnten. Die Einstellung der Leistung kann auch während des Gerätbetriebs erfolgen: - MANUELLES Modell (Abb. 5): Anhand des Zünd-/Einstellknopfes. - Modell mit FERNBEDIENUNG (Abb. 6): Anhand der Fernbedienung oder mit dem Knopf an der Steuereinheit. WICHTIG! Für den Betrieb des Geräts mit Flüssiggas im Freien und bei Temperaturen von weniger als 2°C empfiehlt es sich, Propangas zu verwenden.

  • Seite 29: Aufbewahrung

    - Überprüfung aller Gerätteile auf Unversehrtheit und Sauberkeit; im Falle von Abnützung oder Schäden nur durch Originalersatzteile des Herstellers ersetzen. - Ersatz der Batterien für die elektronische Zündung (Abb. 4: 3) oder die Fernbedienungs- Steuereinheit (Abb. 4: 3). DÜSENAUSTAUSCH (durch qualifiziertes Fachpersonal) 1 –...

  • Seite 30: Eventuelle Störungen Und Abhilfen

    EVENTUELLE STÖRUNGEN UND ABHILFEN: mit Fernbedienung. ST…RUNG URSACHE ABHILFE 1-UngenŸgende Gasversorgung (schlechte 1-Reinigen, einstellen / ersetzen. Keine Flamme FlŸssiggasvergasung, Schmutz in der Anlage), oder falsch eingestellter bzw. defekter Gasregler. 2-Keine Gasversorgung (leere Gasflasche 2-†berprŸfen / ersetzen. oder unterbrochene Gaslieferung), oder defekter Druckregler.
  • Seite 31 EVENTUELLE STÖRUNGEN UND ABHILFEN: mit manuellen Bedienelementen. ST…RUNG URSACHE ABHILFE 1 – Ungenügende Gasversorgung: 1- Überprüfen: Keine Flamme - schlechte Flüssiggasvergasung; - Überprüfen und leere Gasflasche ersetzen. - schlechte Flüssiggasvergasung bei - Mit Propangasflasche ersetzen. niedriger Temperatur; - falsch eingestellter oder defekter - Einstellen oder ersetzen.
