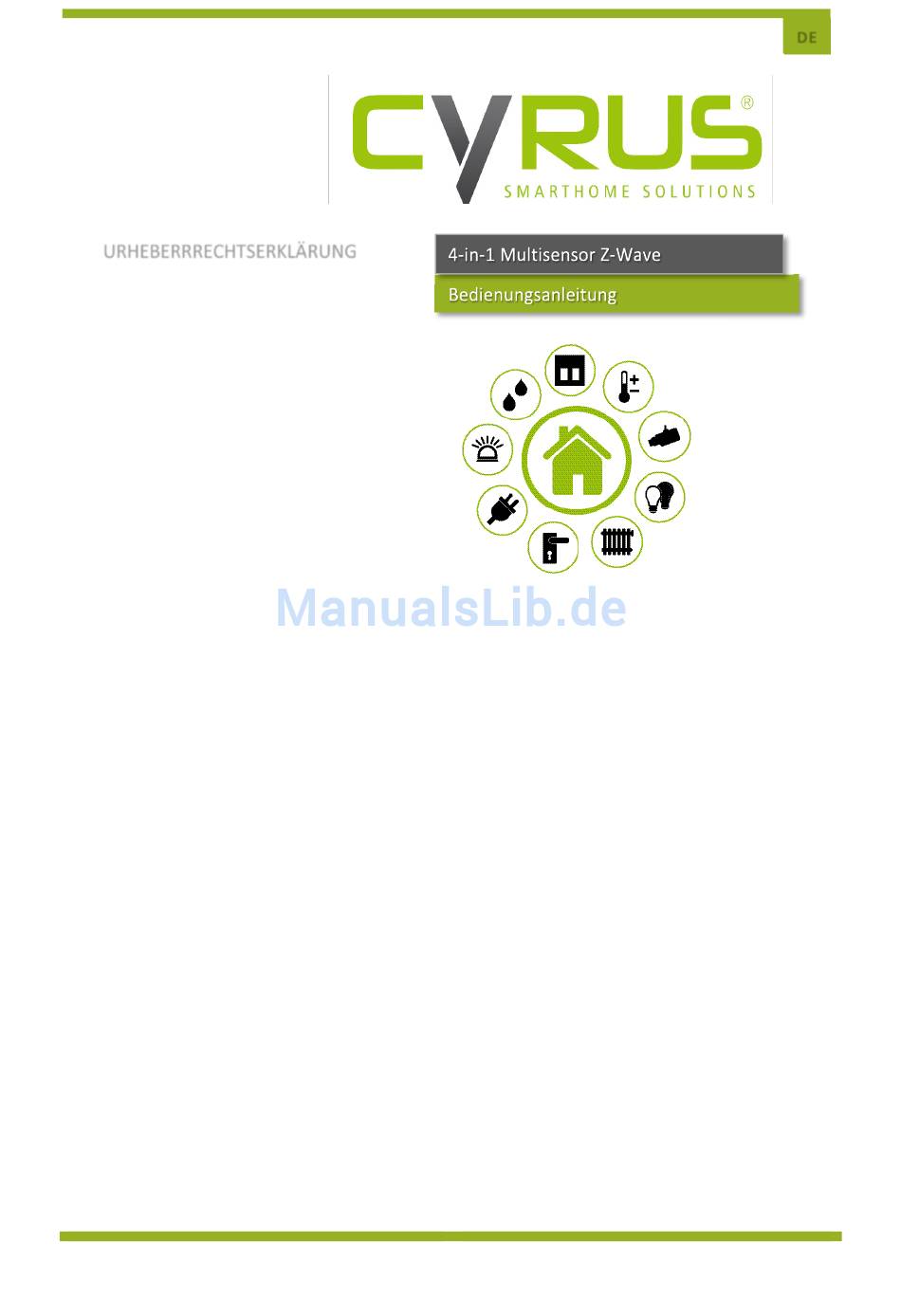

URHEBERRRECHTSERKLÄRUNG
»
Cyrus behält sich die endgültige Aus-
legung dieser Anleitung vor.
»
Cyrus behält sich das Recht vor, die
technischen
Produktspezifikationen
ohne Vorankündigung zu ändern
»
Ohne vorherige schriftliche Erlaubnis
von Cyrus ist es streng verboten, den
Inhalt dieser Anleitung in irgendeiner
Art und Weise zu
vervielfältigen, zu benutzen oder zu
veröffentlichen.
Vielen Dank, dass Sie sich für den drahtlosen Cyrus 4-in-1
Multisensor zur Sicherung Ihres Heims entschieden haben.
Der neue Multisensor besteht aus einem Bewegungs-, Tem-
peratur-, Luftfeuchtigkeits- und Lichtsensor zur Kombination
von mehreren Funktionen in einem Gerät. Auf diese Weise
stellt er eine attraktive und wirtschaftliche Lösung dar. Dieser
TM
Sensor ist ein Z-Wave
-fähiges Gerät (interoperabel, Zwei-
weg-Funkvermaschungs-Netzwerktechnologie) und ist voll
kompatibel mit allen Z-Wave
cherheitsrahmen. Dabei agiert jedes ans Stromnetz ange-
TM
schlossene Z-Wave
-fähige Gerät als Signalverstärker, so-
dass mehrere Geräte zu flexibleren Übertragungswegen füh-
ren, wodurch Funklöcher vermieden werden.
TM
Ein Z-Wave
-fähiges Gerät, das mit dem Z-Wave
kennzeichnet ist, kann auch damit eingesetzt werden, unab-
hängig vom Hersteller. Daher kann unser Gerät auch in Z-
TM
Wave
-fähigen Netzen anderer Hersteller eingesetzt wer-
den. Dieser Sensor überwacht Bewegungen und sendet ein Z-
TM
Wave
-Signal aus, sobald eine Bewegung im Gebäude er-
fasst wird. Dank seines eingebauten Temperatursensors sen-
det er das Signal auch bei einer Temperaturveränderung.
Wenn das Gerät auf sichere Weise in ein Z-Wave-Netzwerk
eingebunden ist, wird die oben beschriebene Kommunikation
verschlüsselt.
Der Hersteller behält sich das Recht vor, technische Vorgaben ohne
vorherige Ankündigung zu ändern. Das Unternehmen behält sich das
Recht vor, den Inhalt dieser Anleitung ohne vorherige Ankündigung
zu ändern. Der Hersteller behält sich das Recht vor, die technischen
Produktspezifikationen ohne Vorankündigung zu ändern.
DE
TM
-fähigen Netzen und deren Si-
TM
-Logo ge-
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Cyrus 4-in-1

  • Seite 1 Art und Weise zu vervielfältigen, zu benutzen oder zu veröffentlichen. Vielen Dank, dass Sie sich für den drahtlosen Cyrus 4-in-1 Multisensor zur Sicherung Ihres Heims entschieden haben. Der neue Multisensor besteht aus einem Bewegungs-, Tem- peratur-, Luftfeuchtigkeits- und Lichtsensor zur Kombination von mehreren Funktionen in einem Gerät.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Produkt Beschreibung und Spezifikationen ....................2 1.1.1 Installationsinformationen ........................ 3 1.1.2 Konfiguration – Temperatur ......................3 1.1.3 Konfiguration – Luftfeuchtigkeit ....................... 4 1.1.4 Konfiguration – Licht ......................... 4 1.1.5 Konfiguration – Bewegungssensor ....................4 1.1.6 Konfiguration – LED-Modus ......................4 Installation ..............................
  • Seite 4: Produkt Beschreibung Und Spezifikationen

    1 Produkt Beschreibung und Spezifikationen **** Nur für den Gebrauch in Innenräumen *** (B) Tisch (C) Decke (A) Wanddecke (D) Vertikal (E) Angewinkelt...
  • Seite 5: Installationsinformationen

    1.1.1 Installationsinformationen Protokoll: Z-Wave™ (ZM5202) Cyrus Multisensor Frequenzbereich: 865,22 MHz (ZP3111IN-5) Klebeband für Sensor 868,10 MHz (ZP3111MY-5) AAA Alkali-Batterie 868,42 MHz (ZP3111EU-5) Bedienungsanleitung 869,00 MHz (ZP3111RU-5) 908,42 MHz (ZP3111US-5) 916,00 MHz (ZP3111IL-5) 919,80 MHz (ZP3111HK-5) 920,00 MHz ~ 923,00 MHz (ZP3111KR-5)
  • Seite 6: Konfiguration - Luftfeuchtigkeit

    1.1.3 Konfiguration – Luftfeuchtigkeit Größe Wert Standardwert 50 (Einstellung von Parameter 3 50%) 1.1.4 Konfiguration – Licht Größe Wert Standardwert 50 (Einstellung von 0 Parameter 4 für AUS oder 5% 50%) 1.1.5 Konfiguration – Bewegungssensor Größe Wert 255 (vorzeichenloses Dezimal) Minuten Parameter 5 (Standardeinstellung: 3 Minuten) Parameter 6...
  • Seite 7: Installation

    Entfernung zwischen dem Sensor und dem Steuergerät idealerweise 1 Me- ter betragen sollte. Drücken Sie den Programmschalter am Cyrus Sensor, um das NIF zu senden. Nach Senden des NIF sendet das Z-Wave die Auto-Inklusion, andernfalls geht der Cyrus Sensor nach 20 Se- kunden in Schlafmodus.
  • Seite 8 le 3 Minuten auf, um die Temperatur darzustellen, oder wacht durch Drücken des Programmschalters auf.
  • Seite 9 Temperatur LED-Farbe Unter 15°C Grün 15 ~ 23°C Blau 23 ~ 28°C Gelb/Grüngelb 28 ~ 36°C Lila Über 36°C Mehrfachsensor-Bericht Sensorart 0x01 0x00 (°C) Skala 0x01 (°F) Größe und Präzision Luftfeuchtigkeitsmeldung - Wenn die aktuelle Luftfeuchtigkeit sich von der Sensoraufzeichnung unter- scheidet und das Einstellungsprogramm überschreitet, meldet der Sensor die aktuelle Luftfeuchtigkeit.
  • Seite 10 LED blinkt einmal auf und die Alarmmeldung wird gesendet. Drücken Sie den Pro- grammschalter 10 Mal innerhalb von 10 Sekunden. Der Cyrus Sensor sendet den “Device Reset Locally Notification” Befehl und setzt auf Werkseinstellungen zurück. (Anmerkung: Diese Funktion soll nur verwendet werden, wenn der Primärcontroller nicht funktioniert oder auf sonstige Weise nicht ver-...
  • Seite 11: Betrieb

    3 Betrieb Montieren Sie den Cyrus Sensor mithilfe von Klebeband 2 Meter über dem Boden. Um für eine mög- lichst gute Funktion zu sorgen, platzieren Sie den Cyrus Sensor an einer Stelle, die den Raum weitrei- chend erfassen kann. Stellen Sie sich vor den Cyrus Sensor, der Sensor wird Grundeinstellung AN (0xFF) senden und die rote LED leuchtet einmal auf (siehe Statusmeldung gemäß...
