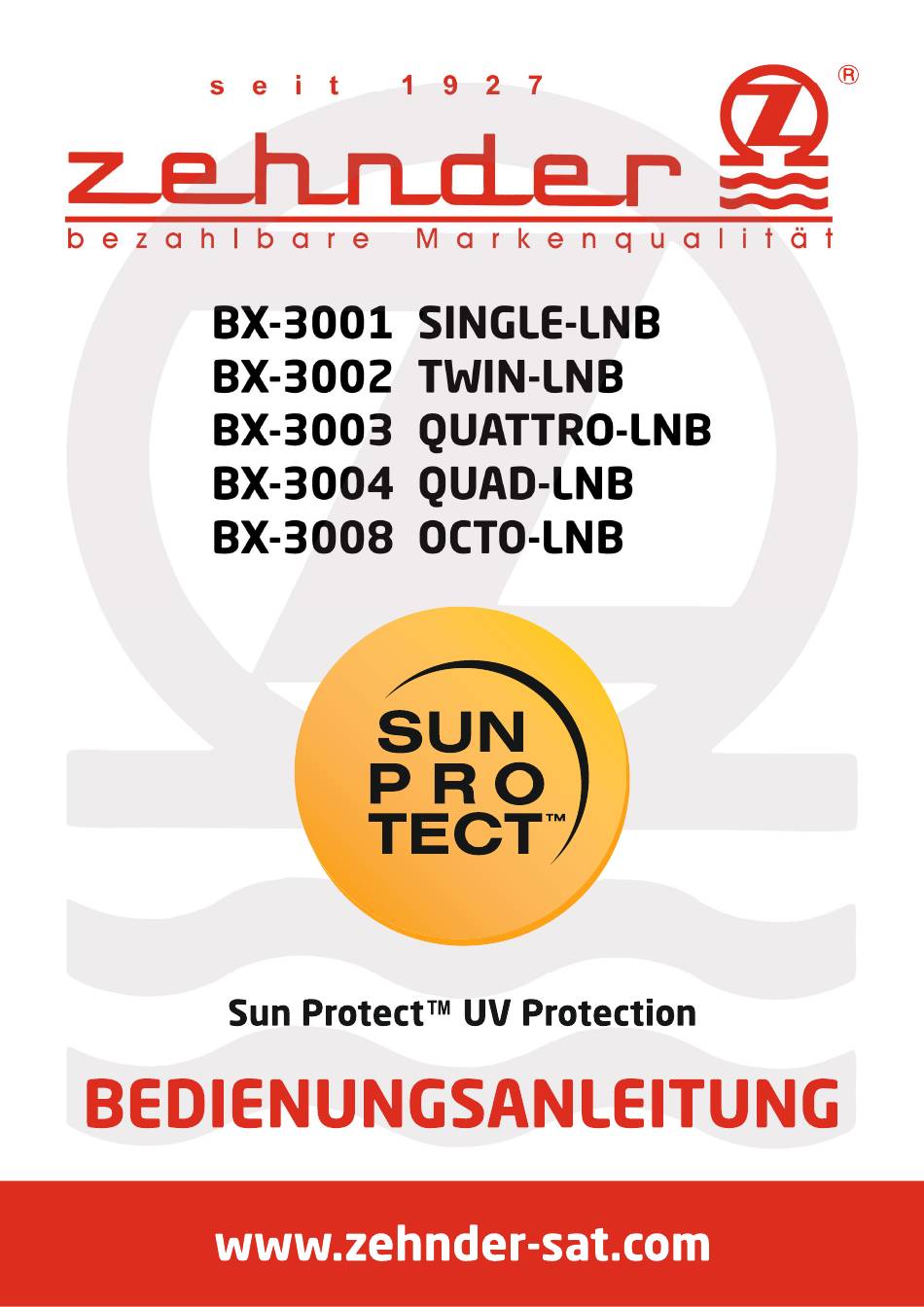

- Seite 1 1927 bezahlbare Markenqualitdt BX-3001 SINGLE-I-NB BX-3002 TWIN-I-NB BX-3003 QUATTRO-LNB BX-3004 QUAD-INB BX-3008 OCTO-LNB TECTTM ProtectTM UV Protection BEDIENUNGSANLEITUNG www.zehnder-sat.com...
-
Seite 2: Sicherheitsvorschriften
Sat Empfangsgeräten (Sat-Receiver, TV-Geräte mit inte- griertem Sat-Empfänger.) Bei diesen I-NBs sind keine Multischalter notwendig. Das LNB ZEHNDER BX-3003 ist ein Quattro-LNB, welches an jedem Ausgang eine definierte Empfangsebene abgibt (VL-HL-VH-HH). Dieses LNB ist nur in Verbindung mit einem Multischalter... - Seite 3 Die Anlage muss gemäß EN 60728-11 (VDE 0855-1) geerdet sein und die Antennenverkabelung in den Potentialausgleich des Gebäudes mit einbezogen werden. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Die Montage, Installation und Service ist aus- schließlich von sachverständigen Personen (gemäß...
-
Seite 4: Entsorgung
öffentlichen Sammelstellen CE-ERKLÄRUNG Hiermit erklärt der Hersteller, AX TECHNOLOGY sp. z 0.0. sp.k. ul. Szczecihska 72-003 Dobra, Poland dass die Produkte: ZEHNDER SUNSHINE-LNBs: BX-3001, BX-3002, BX-3003, BX-3004 und BX-3008 den grundlegenden Anforderungen und anderen relevanten Vorschriften... - Seite 5 TECHNISCHE DATEN BX-3001 SINGLE BX-3002 TWIN BX-3004 QUAD Anschlüsse Ausgangsanschluss F-Kupplung F-Kupplung F-Kupplung Oszillatorfreq. (L.O. Low) 9,75 9,75 9,75 GHz Oszillatorfreq. (L.O. High) 10,6 GHz 10,6 10,6 GHz Eingangsfreq. 10,7 12,75 10,7 12,75 10,7 12,75 Ausgangsfreq. (Low) 1950 1950 1950 Ausgangsfreq.
-
Seite 6: Anschlussbeispiele
ANSCHLUSSBEISPIELE BX-3001 1 SINGLE-I-NB I Für 1 Teilnehmer: Mit diesem LNB können Sie 1 Sat-Empfangsgerät (Sat-Receiver, TV-Gerät mit integriertem Sat- Empfänger) anschließen. BX-3002 1 TWIN-I-NB I Für 2 Teilnehmer: Mit diesem LNB können Sie 2 Sat-Empfangsgeräte (Sat-Receiver, TV-Gerät mit integriertem Sat- Empfänger) anschließen. - Seite 7 ANSCHLUSSBEISPIELE BX-3008 1 OCTO-LNB I Für 8 Teilnehmer•. Mit diesem LNB können Sie 8 Sat-Empfangsgeräte (Sat-Receiver, TV-Gerät mit integriertem Sat- Empfänger) anschließen. BX-3003 1 QUATTRO-LNB I Für Multischalter: FÜR MULTISCHALTER Mit diesem I-NB können Sie einen Multischalter (Multischalter iist nicht im Lieferumfang enthalten) betreiben. In Verbindung mit einem Multischalter können fast beliebig viele An-...
- Seite 8 schlüsse realisiert werden. Achten Sie beim Anschluss I-NBs auf die richtige Belegung. Auf dem LNB und auch auf dem Multischalter finden Sie die entsprechenden Kennzei- chnungen. Vermeiden Sie das vertauschen der Anschlüsse bzw. Kabel. Kennzeichnung am BX-3003 QUATTRO-LNB : bezahlbare M arkenqualitöt MODEL: BX-3003...
