Rapido RFFT Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Fernbedienung RFFT
Mit der Fernbedienung RFFT kann der zugehörige Heizkreis
von externer Stelle aus beeinflußt werden.
Die Funktionen umfassen im einzelnen:
– Erfassung der aktuellen Raumtemperatur (Raumfühler)
– Betriebsartenumschaltung (1)
(Automatikbetrieb - Heizen - Absenken)
– Korrektur der aktuellen Raum-Solltemperatur (2)
(gewünschte Tages- bzw. Absenktemperatur)

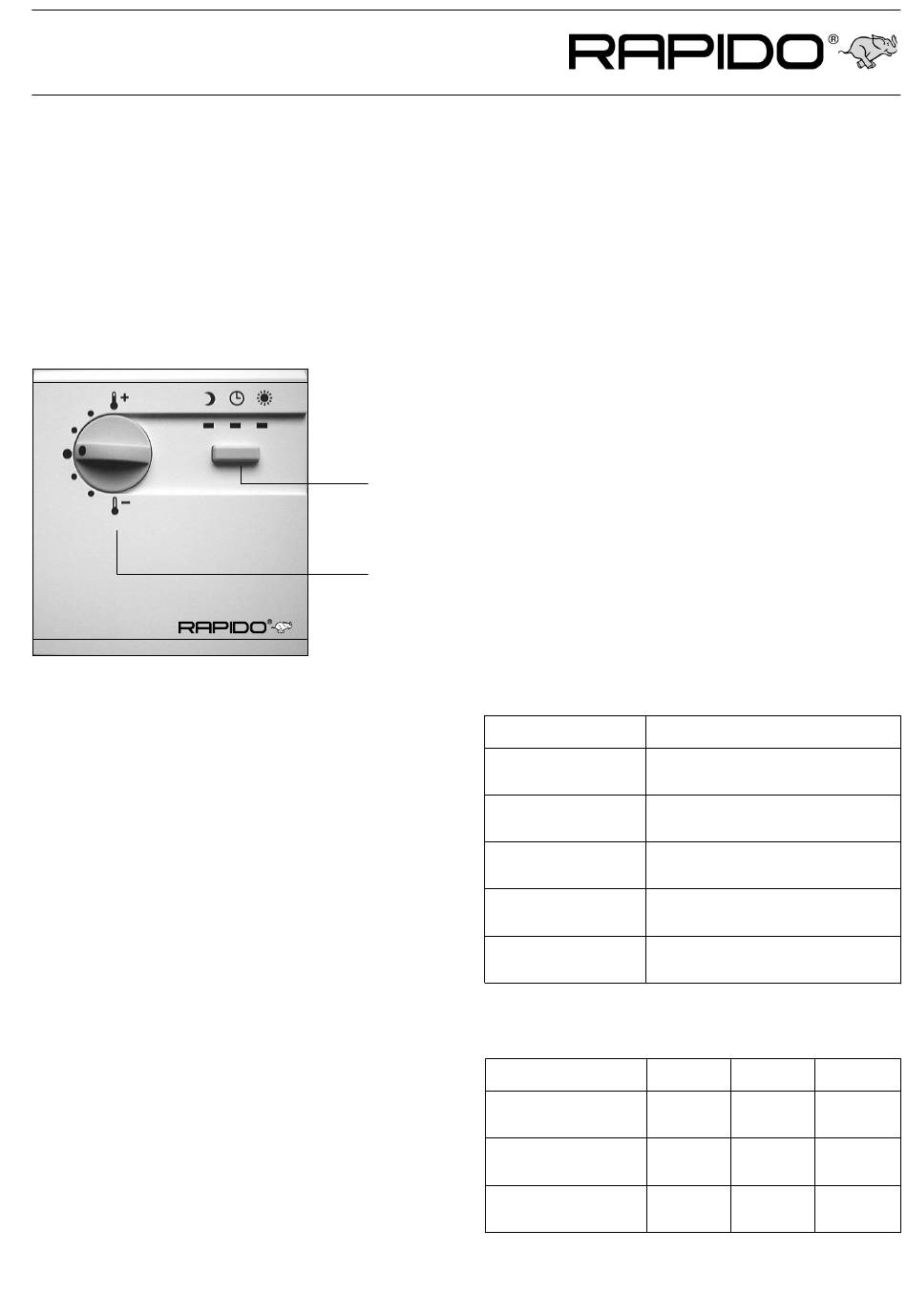

Abb. 1 – Frontansicht
Erfassung der aktuellen Raumtemperatur
Der integrierte Raumfühler ermittelt die aktuelle Raumtem-
peratur für alle raumtemperaturbezogenen Funktionen und
leitet die Meßwerte über die zweiadrige Datenbusleitung
zum Zentralgerät weiter.
Korrektur der aktuellen Raumtemperatur
Mit dem Drehknopf (2) kann die am Zentralgerät eingestell-
te gewünschte Tages-Raumtemperatur bzw. Absenk-
Raumtemperatur bezogen auf die Mittelstellung um ± 6K
verändert werden.
Drehung im Uhrzeigersinn (
Drehung gegen Uhrzeigersinn (
Betriebsartenumschaltung
Die gewünschte Betriebsart wird mit der Taste (1) ausge-
wählt (ca. 2 - 3 Sekunden gedrückt halten) und durch die
zugehörige Leuchtdiode angezeigt.
1
2
T
) : Temperaturzunahme
t
) : Temperaturabnahme
3
– AUTOMATIKBETRIEB
Der Heizkreis wird ständig nach Vorgabe des im Zen-
tralgerät eingestellten Schaltzeitenprogramms zu-
bzw. abzüglich der Einstellung am Drehknopf (2)
geregelt.
s s
– STÄNDIGER HEIZBETRIEB
Der Heizkreis wird ständig nach Vorgabe der ge-
wünschten Tages-Raumtemperatur im Zentralgerät
zu- bzw. abzüglich der Einstellung am Drehknopf (2)
geregelt.
m m
–
STÄNDIG REDUZIERTER BETRIEB
Der Heizkreis wird ständig nach Vorgabe der ge-
wünschten abgesenkten Raumtemperatur im Zentral-
gerät zu- bzw. abzüglich der Einstellung am Dreh-
knopf (2) geregelt.
Hinweis: Der in der jeweiligen Heizkreisebene im
Zentralgerät vorgegebene Einstellwert für
den Parameter REDUZIERTE BETRIEBSART
bestimmt die Funktion während des redu-
zierten Betriebes (siehe Bedienungsanlei-
tung Zentralgerät).
Außerordentliche Betriebsarten
Die Kurzzeit-Betriebsarten PARTY, ABWESEND und Urlaub
sowie die Betriebsarten SOMMER und STANDBY sind nur
im Zentralgerät einstellbar und werden wie folgt dargestellt:
Betriebsart
PARTY
ABWESEND
URLAUB
SOMMER
STANDBY
Sonderbetriebszustände
Betriebszustand
Startphase bzw. nach
Stromausfall
Fehler in der
Adresseinstellung
Datenbusstörung bzw.
Kreis nicht vorhanden
Fernbedienung RFFT
d
Leuchtdiode blinkt
a
Leuchtdiode blinkt
3
Leuchtdiode blinkt
Alle Leuchtdioden in Betrieb
Alle Leuchtdioden in Betrieb
LED a LED 3
kurz kurz
blinkend blinkend blinkend
blinkend ein
ein blinkend
LED d
kurz
ein
ein
