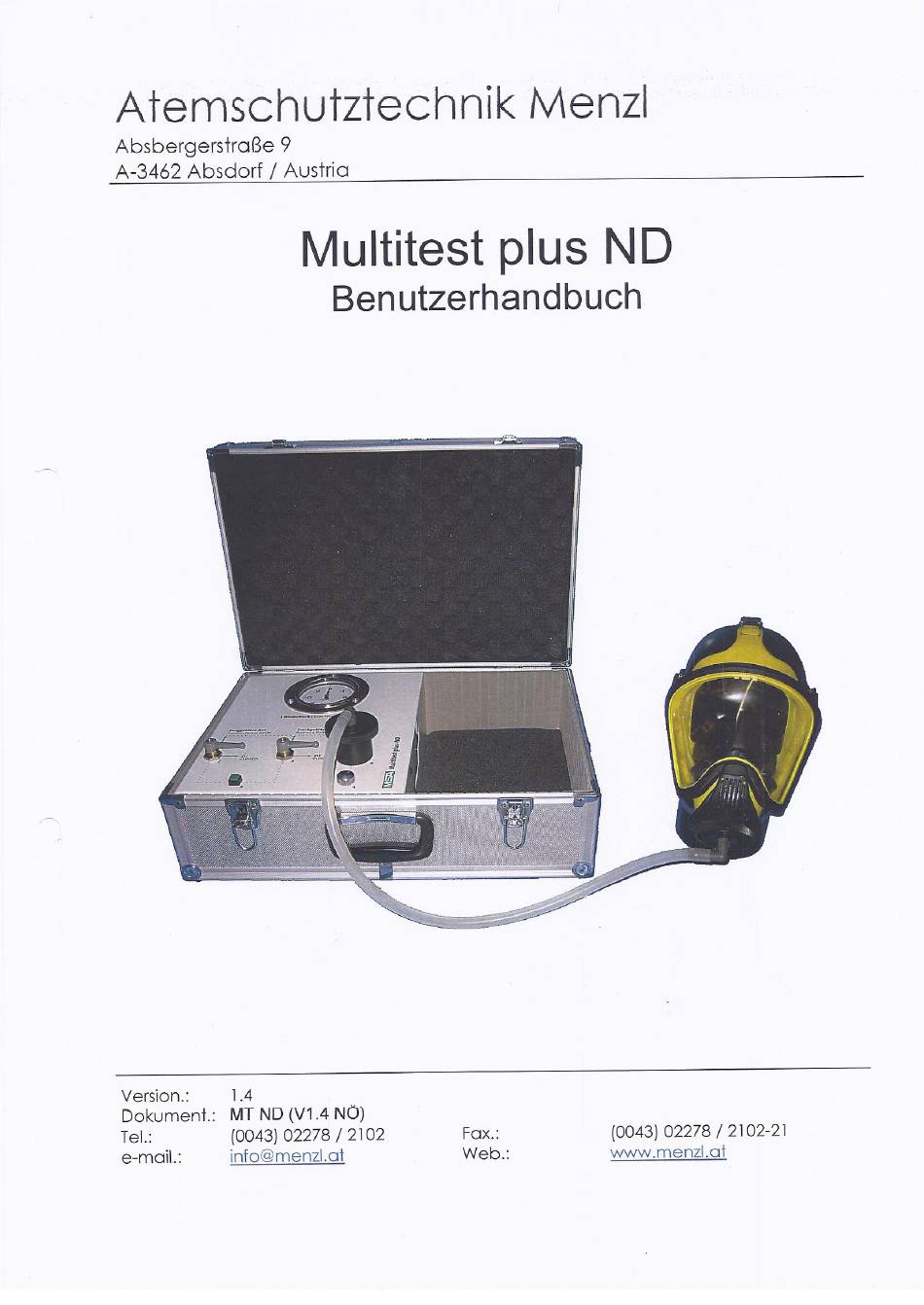

- Seite 1 Atemschutztechnik Menzl Absbergerstraße A-3462 Absdorf / Austria Multitest plus ND Benutzerhandbuch version.: MT ND (VI .4 NO) Dokument. (0043) 02278 / 2102-21 (0043) 02278 / 2102 Fax. : Tel.: www.menzl.at Web.: info@menzl.at e-mail.:...
- Seite 2 Benutzerhandbuch Multitest Inhaltsverzeichnis ..3 Hinweise und Warnvermerke ..Allgemeines ....Prüfungsinfo.... Arbeitsumgebung.... Fehlerund außergewöhnliche B eanspruchungen Prüfung und Wartung....Pflege und Reinigung..... Zubehör..Technische Daten ..Lieferumfang..........5 Bedienelemente..Einleitung ..Prüfmöglichkeiten Funktionsbeschreibung ..Leistungsumfang..Prüfinfo ..Hinweis zur Prüfung ....Normaldruckgeräte....
- Seite 3 Benutzerhandbuch Multitest Hinweise Warnvermerke Allgemeines Das Prüfgerät ist ein Produkt von dem Leben und Gesundheit abhängen können. Diese Anleitung muss von allen Personen, die über die Venuendung dieses Produktes entscheiden, die es bedienen, es pflegen und warten Oder seine Funktionstüchtigkeit kontrollieren, gründlich und aufmerksam gelesen, beachtet und verstanden werden.
- Seite 4 Benutzerhandbuch Multitest Technische Daten BxHxT= 550 x 200 Abmessungen.: Eurokupplung Druckluftanschlüsse Mitteldruck:. 1,5V Mono Stromversorgung. 1,5VDC Steckernetzteil.. 10,00 kg Gewicht. Druckbereich Güteklasse Manometer. 1,60/0 +/-20 mbar Niederdruck Lieferumfang 1m Lieferumfang ist enthalten: Multitest Masken Prüfleitung Dichtsetzstopfen für Prüfleitung Prüfkopf mit Füllventil Übergangsadapter (jenachBestellung) Dichtkappe für MSA Auer 3S-Masken Ausatmventil...
- Seite 5 Benutzerhandbuch Multitest Bedienelemente Taster für Pumpe Niederdruck Manometer Geräteanschluss Ventilhebel Sauggebläse Batteriefach (Geräterückseite) Ventilhebel Druckgebläse Netzgerätanschluss 1,5V Entlastungsventil Masken-Prüfleitung Prüfkopf 30a Rundgewinde für Geräteanschluss Druckknopfventil 30b Rundgewinde für Maske Entlastungsventil für Prüfkopf Zwinge...
- Seite 6 Benutzerhandbuch Multitest Einleitung Die permanen steigenden Anforderungen an Atemschutzausrüstun inBezug aufLeistung und Sicherheit, m acheneine Optimierung des diesbezüglichen P rüfgeräte erforderlich. Mit dem MenzlPrüfgerät M ultitest N D stehtein Prüfgerät zur Verfügung, welcherallen Anforderunge modernster Messtechnik und Messgenauigkeit gerechtist, undverbindet modernes Styling mit hohem Bedienkomfort.
- Seite 7 Benutzerhandbuch Multitest Prüfinfo Hinweis zur Prüfung DerLungenautom darfNICHT mitMitteldruck beaufschlagt werden, wenn eram Geräteanschluss angeschlossen ist. DieReihenfolg derangeführte Prüfinformationen muss beachten werden, umSchäden am PrüfgerätOderLungenautomat zu vermeiden. : Norma/druckqeräte DichtprüfungLungenautomat ohneMitteldruck Lungenautomat a n Geräteanschluss a nschließen Anschlussnippel des LungenautomatenDichtsetzen Ventilhebel „Druckgebläse"...
- Seite 8 Benutzerhandbuch Multitest Lungenautomat— Öffnungsdruck ACHTUNG: Reihenfolge unbedingt beachten! Lungenautomatvom Geräteanschlussentfernen Anschlussnippel des Lungenautomat an Preßluftatmer a nschließen I Flaschen aufdrehen Lungenautomatan Geräteanschlussanschließen Ventilhebel „Sauggebläse" öffnen Taster für Pumpe betätigen Messung laut Herstellerangaben Prüfdruck -0,5 2-3,5 mbar Masken —Dichtprüfung Maske auf Prüfkopf spannen Prüfleitungan Prüfgerätund Maske anschließen Ventilhebel „Sauggebläse"...
- Seite 9 Multitest Benutzerhandbuch Überdruckqeräte (Nur mit Sonderzubehör möglich) Dichtprüfung Lungenautomat ohne Mitteldruck Lungenautomat an Geräteanschluss anschließen Anschlussnippel des Lungenautomaten Dichtsetzen Ventilhebel „Druckgebläse" öffnen Taster für Pumpe betätigen Erforderlichen Prüfdruck einstellen und danach Ventilhebel schließen Taster für Pumpe auslassen Mittels Entlastungsventil auf Prüfdruck absenken Messung laut Herstellerangaben Zulässige Änderung ±1 mbar Prüfdruck...
- Seite 10 Benutzerhandbuch Multitest Lungenautomat —Schließdruck i ACHTUNG: Reihenfolge unbedingt beachten! Lungenautomat vom Geräteanschluss enffernen Überdruckfunktion des Lungenautomaten zuschalten IAnschlussnippeldes Lungenautomatan Preßluftatmeranschließen Flaschen aufdrehen !Lungenautomat m it ZugeschalteterÜberdruckfunktion an Geräteanschluss anschließen Über Entlastungsventil kurz (5sec) entlüften Messen laut Herstellerangaben Prüfdruck +1 S +3,9 mbar Masken —Dichtprüfung Maske auf Prüfkopf spannen...
- Seite 11 Benutzerhandbuch Multitest Maske —Offnungsdruck Ausatmventil Maske auf Prüfkopf spannen Prüfleitung an Prüfgerät und Maske anschließen Ventilhebel „Druckgebläse" öffnen Taster für Pumpe betätigen Messen laut Herstellerangaben Prüfdruck +4,2 bis +6,0 mbar -11-...
- Seite 12 Benutzerhandbuch Multitest (Nur mit Sonderzubehörmöglich) Schutzanzuq Vorbereitung Schutzanzug auf geeigneten Unterlage „Arbeitstisch oder Sauberer Boden" ausgefaltet auflegen Alle Winkelvorkammern abmontieren Alle Ausatmventilscheiben entfernen Prüfleitung an Ausatmventil anschließen Prüfleitung an Geräteanschluss d es Prüfgerätes anschließen Füllleitung an Ausatmventil anschließen Füllventil an Mitteldruckversorgung Übrigen Ausatmventile dichtsetzen Schutzanzug beruhigen...
- Seite 13 Benutzerhandbuch Multitest Überprüfung Prüfqerät AchtungPrüfgerät i mmerim positivenundnegativen Druckbereich d ichtprüfen, u m möglichenAnstiegOderAbfall durchTemperaturänderung z u bewerten Dichtprüfung und Funktionalität Druckgebläse Prüfleitung an Geräteanschlussanschließen und IAnschlussnippeldichtsetzen Ventilhebel„Druckgebläse"öffnen und Taster für Pumpe betätigen Erforderlichen Prüfdruck einstellen und danach Ventilhebel schließen Mittels Entlastungsventilauf Prüfdruckabsenken Messung laut Herstellerangaben Zulässige Änderung ±0,5 mbar...
- Seite 14 Benutzerhandbuch Multitest Prüfkopf Allgemeines Umden Prüfkopf optimal furMaskenprüfungen einsetzen zukönnen m uss dieser aufeine normal große Kopffor aufgeblase werden ( siehe A bbildungen). Dies erfolgt über d en inderFrontplatte montierten Taster. Ü berdasdarunter montierte E ntlastungsventil kanndieLuftimPrüfkopf ausgelassen werden. Prufkopf zu stark aufgeblasen. Ideale Kopfform for Prüfkopf zu wenig aufgeblasen Maskenprüfungen...
- Seite 15 Benutzerhandbuch Multitest Batterie einlegen/wechseln DasBatteriefach ist seitlichin das Prüfgeräteingebaut.Fürden Betriebderim Prüfgerät eingebauten P umpe Wird1StockBatterie derGrößeD (Mono) b enötigt. Um die Batterieeinzulegenbzw. zu wechselnwie folgt vorgehen: Batteriefach öffnen Deckeldes Batteriefachesmit breitem SchraubendreherOdereiner Münzedurch Linksdrehung öffnen und entfernen. Batterien wechseln VerbrauchteBatterieentfernenund neueBatterieeinlegen.Dabeiaufdie richtigePolungder Batterie achten! Batteriefach...
- Seite 16 Benutzerhandbuch Multitest Zubehör Ubergangsadapterfur 330-015 Auer Steckanschluss 330-150 MSA Auer Steckanschluss AutoMaXX Atemschutzmasken 330-016 Gewindeanschluss M 45x3 330-017 Dräger Steckanschluss 330-018 Interspiro Steckanschluss 330-131 Interspiro Clic 330-187 Einheitssteckanschluss 330-010 Rundgewindeanschluss 330-011 MSA Auer Steckanschluss Übergangsadapter für 330-149 MSA Auer Steckanschluss AutoMaXX Lungenautomaten 330-012...
- Seite 17 Benutzerhandbuch Multitest 330-154 Barcode Handscanner Barcode 260-044 Standfuß für Barcodeleser 330-220 Barcodeetiketten innen Klebend (100Stk.) 330-219 Barcodeetiketten außen Klebend (I OOStk.) Zur Druckkontrolle bei 200 und 300bar Flaschenprüfmanometer Atemluftflaschen. Einfache Bedienung. Entlüftet durch zurückziehen der Überwuffkappe. 330-023 Ermöglichtoptimale Reinigung und Desinfektionvon Ultraschallwaschgerät Masken und Lungenautomatenin kürzesterZeit ohne die zu reinigende/desinfizierendeMaskezu zerlegen.
- Seite 18 Benutzerhandbuch Multitest Ermöglicht das Zumischen von Desinfektions- Dosierpumpe Reinigungs- und Dekomittel je nach eingestellter Zumischrate von 0,5 bis 2%.. 330-250 3 fach Ermoglicht das anschließen von Mitteldruck Verteilerschiene Lungenautomatenzur Reinigung unter Druck. 330-535 6 fach 330-536 9 fach 330462 Für das Einschweißen von Atemschutzmasken, Einschweißgerät Lungenautomaten und Pressluftatmer.
- Seite 19 Niederösterreichischer Landesfeuerwehrverband LanDesFeueRweHRKommanD0 Dienstanweisung WARTUNG UND INSTANDHALTUNG ATEM- UND KÖRPERSCHUTZAUSRÜSTUNG Gemäß SS47Abs.2 Z. 1 und53Abs.2 Z. 2 NÖFGwirdangeordnet: Allgemeine Bestimmungen Die bei den Feuerwehren in Verwendung stehende Ausrüstung für den Atem- und Kör- perschutz i stgemäß PSA— Sicherheitsverordnung, Bundesgesetzblatt 185.Stück vom 29.
- Seite 20 Niederösterreichischer Landesfeuetwehrverband canoesæueR weHRKommanoo Funktionsprüfung dynamisch Fürdie Durchführung derdynamischen Funktionsprüfung wurden durchdenNÖLFV die Bezirke mit EDV gestützten Prüfgeräten ausgerüstet. Die Fortbildung der Verant- wortlichen derjeweiligen „Prüfteams" Wird durchdenNÖ LFVorganisiert u nddurchge- führt. Die Ersatzbeschaffungen, Wanungstätigkeiten und Bereitstellungdes Prüfpersonals liegenin der Veranwvortung d esjeweilszuständigenBezirksfeuerwehrkommandanten. Die Einnahmen aus den Prüfungsgebühren sind zweckdienlich für die Aufrechterhal- tung des Prüfdienstesdurch das jeweilig zuständigeBezirksfeuemehrkommando z u verwalten.
- Seite 21 Stand 14. September Niederosterreichischer Landesfeuerwehrverband 2011 Überprüfungsmatrix für Pressluftatmer Art der Durchzuführenden Arbeiten alle alle alle -halbjährt• jährlich Jahre 9 Jahre 10 Jahre Gebragcn Georquch KurzprUfung Reinigung Funktionsprüfung statisch Funktionsprüfung Austausch des/der O-Ring(e) im Hochdruckanschluss Grundüberholung ohne Lungenautomat und Flaschen für MSAPressluftatmer B D96, BD 296,AirMaX)(undAirGO.FürGerätedie einerhäufigenNumng unterliegen, g it eineGrundüberholung n achca.
