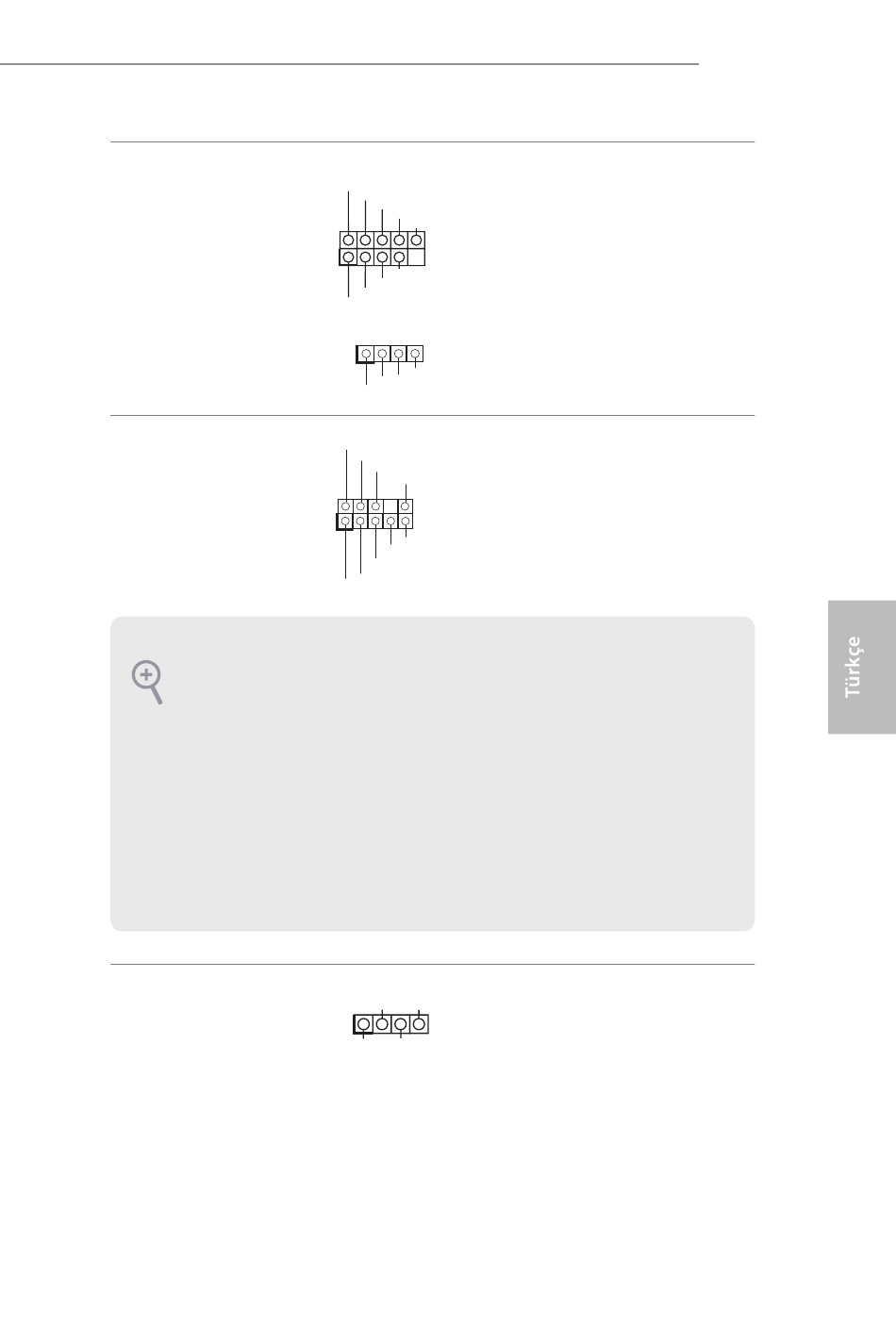

USB 2.0 Bağlantıları
(9-pin USB4_5)
(bkz. sf.1, No. 11)
(4-pin USB6)
(bkz. sf.1, No. 10)
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 15)
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine
gidin ve "Kayıt Ses Seviyesi"ni ayarlayın.
Kasa Hoparlörü Fişi
(4-pinli SPEAKER1)
(bkz. s.1 No. 4)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
GND
P+
P-
USB_PWR
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
Bu anakart üzerinde, I/O
paneli üzerindeki üç USB
2.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır.
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
Lütfen kasa hoparlörünü
bu işe bağlayın.
Q1900M Pro3
77
