- Seite 2 Bitte um Weitergabe an den Benutzer! Änderungen vorbehalten. 2 - Montage- und Bedienungsanleitung: Vordach-Montage-System Art.−Nr.: 221 540 Ausgabe: 06...
-
Seite 3: Erforderliche Werkzeuge
MONTAGE- UND Vordach-Montage-System BEDIENUNGSANLEITUNG Sehr geehrte Kunden, wir freuen uns, dass Sie sich für das Schüco Solar-System entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Bitte beachten Sie folgende Hinweise zu den Gesetzen, Verordnungen und Technischen Regeln: Bei der Erstellung solartechnischer Anlagen sind die für das jeweilige Land geltenden Gesetze und Verordnungen auf Landes−, Bundes−... - Seite 4 MONTAGE- UND Anordnung der BEDIENUNGSANLEITUNG Premium−Flachkollektoren 1a. Anordnungen der Flachkollektoren SchücoSol, Schüco CTE 520 CH (Senkrechte Montage, 30_ bzw. 45_) Weitere Anordnungen sind im Rahmen von Projektlösungen realisierbar. Basis- Sets und Erweiterungs-Sets bleiben unverändert, die Abschluss-Sets werden ob- Tipp jektbezogen gefertigt. 2673 1371 Anordnung: 1-senkrecht-30_...
- Seite 5 MONTAGE- UND Anordnung der BEDIENUNGSANLEITUNG Premium−Flachkollektoren 1b. Anordnungen der Flachkollektoren SchücoSol.1, Schüco CTE 520 CH 1 (Waagerechte Montage, 30_ bzw. 45_) Weitere Anordnungen sind im Rahmen von Projektlösungen realisierbar. Basis- Sets und Erweiterungs-Sets bleiben unverändert, die Abschluss-Sets werden ob- Tipp jektbezogen gefertigt.

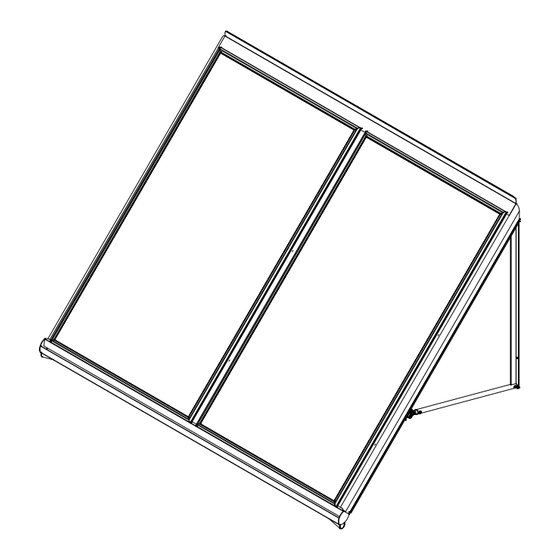

- Seite 6 MONTAGE- UND Montage-Übersicht BEDIENUNGSANLEITUNG 2a. Montage-Übersicht Das Vordach-Montage-System ermöglicht eine einfache und sichere Montage der Schüco System-Elemente: Flachkollektoren SchücoSol, SchücoSol , Schüco CTE 520 CH, Schüco CTE 520 CH 1 und PV-Premium-Module. Abbildung 2a: Vordach-Montage der senkrecht angeordneten Flachkollektoren, Dach- neigung: 30_ bzw 45_ 01 Flachkollektor 02 T-Profil (wandseitig)
- Seite 7 MONTAGE- UND Montage-Übersicht BEDIENUNGSANLEITUNG 2b. Montage-Übersicht Das Vordach-Montage-System ermöglicht eine einfache und sichere Montage der Schüco Sy- stem-Elemente: Flachkollektoren SchücoSol, SchücoSol , Schüco CTE 520 CH, Schüco CTE 520 CH 1 und PV-Premium-Module Abbildung 2b: Vordach-Montage der waagerecht angeordneten Flachkollektoren, Dach- neigung: 30_ bzw 45_ 01 Flachkollektor 02 T-Profil (wandseitig)
-
Seite 8: Ausrichten Und Befestigen Der Stützen
MONTAGE- UND Ausrichten und Befestigen BEDIENUNGSANLEITUNG der Stützen Ausrichten und Befestigen der Stützen Vor dem Anbringen der Kollektoren ist die Montagewand auf statische Erfordernisse zu prüfen! Gegebenenfalls ist mit einem Statiker Rücksprache zu halten. 1.) Am Montageort ist für einen ebenen und festen Untergrund zu sorgen, mögliche Uneben- heiten sind auszugleichen. - Seite 9 MONTAGE- UND Ausrichten und Befestigen BEDIENUNGSANLEITUNG der Stützen 4.) Riegel (mittig) 06 mit Hilfe von zwei Senkschrauben - gemäß Abbildung 5 - am T-Profil (wandseitig) sichern. 5.) Seitliche Stützen (links und rechts) montieren. Riegel (seitlich) 05 Hilfe von zwei Senkschrauben am T-Profil (wandseitig) sichern (vergleiche Montage der mittleren Stützen).
- Seite 10 MONTAGE- UND Befestigung des ersten BEDIENUNGSANLEITUNG Flachkollektors 4a. Befestigung des ersten Flachkollektors 1.) Flachkollektor auf montierte Stützen nach oben schieben. 2.) Sicherungsstücke (seitlich) und Sicherungsstücke (mittig) 19 - gemäß Abbildung 7a - einlegen und Kollektor absenken. 01 Flachkollektor 03 T-Profil (wandseitig) 04 Stützrohr 05 Riegel (seitlich) 06 Riegel (mittig)
- Seite 11 MONTAGE- UND Befestigung des ersten BEDIENUNGSANLEITUNG Flachkollektors 4b. Befestigung des ersten Flachkollektors 1.) Flachkollektor auf montierte Stützen nach oben schieben. 2.) Sicherungsstücke (seitlich) und Sicherungsstücke (mittig) 19 - gemäß Abbildung 7b - einlegen und Kollektor absenken. 01 Flachkollektor 03 T-Profil (wandseitig) 04 Stützrohr 05 Riegel (seitlich) 06 Riegel (mittig)
- Seite 12 MONTAGE- UND Kollektorverbindung BEDIENUNGSANLEITUNG 5a. Kollektorverbindung 1.) Hydraulische Anschlüsse - gemäß Abbildung 9a - vorbereiten. Anschlussrohr des zwei- ten Kollektors in die vormontierte Klemmringverschraubung 31 einführen. Flachkollektor Klemmringverschraubung Wärmedämmung Abbildung 9a: Kollektor-Verbindungstechnik 01 Flachkollektor 03 T-Profil (wandseitig) 04 Stützrohr 31 Klemmringverschraubung Abbildung 10a: Montage der Klemmringverschraubung 2.) Die Mitte der Kollektor−Verbindung muss in Ihrer Lage stabil gehalten werden.
- Seite 13 MONTAGE- UND Kollektorverbindung BEDIENUNGSANLEITUNG 5b. Kollektorverbindung 1.) Hydraulische Anschlüsse - gemäß Abbildung 9b - vorbereiten. Anschlussrohr des zwei- ten Kollektors in die vormontierte Klemmringverschraubung 31 einführen. Flachkollektor Klemmringverschraubung Wärmedämmung Abbildung 9b: Kollektor-Verbindungstechnik 01 Flachkollektor 03 T-Profil (wandseitig) 04 Stützrohr 31 Klemmringverschraubung Abbildung 10b: Montage der Klemmringverschraubung 2.) Die Mitte der Kollektor−Verbindung muss in Ihrer Lage stabil gehalten werden.
- Seite 14 MONTAGE- UND Aufbringen des zweiten BEDIENUNGSANLEITUNG und weiterer Flachkollektoren 6a. Aufbringen des zweiten und weiterer Flachkollektoren 1.) Klemmhalter 33 in die Kollektornut - gemäß Abbildung 11a - einsetzen und mit Schrau- ben 30 festziehen. 01 Flachkollektor 03 T-Profil (wandseitig) 04 Stützrohr 22 Gelenk-Anschluss-Stück 26 Gelenkstück-2 27 Justierschraube...
- Seite 15 MONTAGE- UND Aufbringen des zweiten BEDIENUNGSANLEITUNG und weiterer Flachkollektoren 4.) Sicherungsstücke (seitlich) für ”Abdeckung Riegel seitlich” 11 und Sicherungs- vorbohren (Bohrer ∅ 3,2 mm). stücke (mittig) für ”Abdeckung Riegel mittig” 12 Hierzu ”Abdeckung Riegel” an den Riegel setzten und diesen als Bohrschablone ver- wenden.
- Seite 16 MONTAGE- UND Aufbringen des zweiten BEDIENUNGSANLEITUNG und weiterer Flachkollektoren 6b. Aufbringen des zweiten und weiterer Flachkollektoren 1.) Klemmhalter 33 in die Kollektornut - gemäß Abbildung 11b - einsetzen und mit Schrau- ben 30 festziehen. 01 Flachkollektor 03 T-Profil (wandseitig) 04 Stützrohr 22 Gelenk-Anschluss-Stück 26 Gelenkstück-2 27 Justierschraube...
- Seite 17 MONTAGE- UND Aufbringen des zweiten BEDIENUNGSANLEITUNG und weiterer Flachkollektoren 4.) Sicherungsstücke (seitlich) für ”Abdeckung Riegel seitlich” 11 und Sicherungs- vorbohren (Bohrer ∅ 3,2 mm). stücke (mittig) für ”Abdeckung Riegel mittig” 12 Hierzu ”Abdeckung Riegel” an den Riegel setzten und diesen als Bohrschablone ver- wenden.
- Seite 18 MONTAGE- UND Montage der seitlichen Anschluss- bleche und der Kopplungsbleche BEDIENUNGSANLEITUNG 7a. Montage der seitlichen Anschlussbleche und der Kopplungs- bleche 1.) Keildichtungen 35 - gemäß 13a - aus den seitlichen Kollektornuten herausziehen. Flachkollektor Keildichtung Abbildung 13a: Entfernen der seitlichen Keildichtung 2.) Seitliches Anschlussblech 14 in die geöffneten Kollektornuten - der äußeren Kollektor- feld-Seiten - einführen, bis das Abschlussblech unten bündig abschließt (siehe Abb.
- Seite 19 MONTAGE- UND Montage der seitlichen Anschluss- bleche und der Kopplungsbleche BEDIENUNGSANLEITUNG 7b. Montage der seitlichen Anschlussbleche und der Kopplungsbleche 1.) Keildichtungen 35 - gemäß 13b - aus den seitlichen Kollektornuten herausziehen. Flachkollektor Keildichtung Abbildung 13b: Entfernen der seitlichen Keildichtung 2.) Seitliches Anschlussblech 14 in die geöffneten Kollektornuten - der äußeren Kollektor- feld-Seiten - einführen, bis das Abschlussblech unten bündig abschließt (siehe Abb.
- Seite 20 MONTAGE- UND Montage BEDIENUNGSANLEITUNG des Wandanschlussblechs 8a. Montage des Wandanschlussblechs 1.) Die Keildichtungen im oberen Bereich sämtlicher Kollektoren herausziehen. 2.) Wandanschlussblech 15 in die geöffneten Kollektornuten - oberhalb der seitlichen An- schlussbleche und der Kopplungsbleche - einführen und seitlich vermitteln (Überstand ”Außenkante Kollektor”...
- Seite 21 MONTAGE- UND Montage BEDIENUNGSANLEITUNG des Wandanschlussblechs 8b. Montage des Wandanschlussblechs 1.) Die Keildichtungen im oberen Bereich sämtlicher Kollektoren herausziehen. 2.) Wandanschlussblech 15 in die geöffneten Kollektornuten - oberhalb der seitlichen An- schlussbleche und der Kopplungsbleche - einführen und seitlich vermitteln. 3.) Zum Halt des Wandanschlussblechs, die Keildichtung wieder in die Kollektornut einrollen.
- Seite 22 MONTAGE- UND Montage der Dachrinne BEDIENUNGSANLEITUNG und des Wassereinlaufblechs 9a. Montage der Dachrinne und des Wassereinlaufblechs 1.) Die Dachrinne 16 in die ”Abdeckungen Riegel” einhängen und vermitteln. Die Bohrun- gen der ”Abdeckung Riegel” als Bohrschablone verwenden und mit ∅ 3,2 mm bohren. 2.) Mit einer Senkkopfschraube 36 in ”Abdeckung Riegel seitlich”...
- Seite 23 MONTAGE- UND Montage der Dachrinne BEDIENUNGSANLEITUNG und des Wassereinlaufblechs 3.) Keildichtungen aus den unteren Kollektornuten herausziehen. 4.) Wassereinlaufblech 18 in die geöffneten Kollektornuten - oberhalb der seitlichen An- schlussbleche und der Kopplungsbleche - einführen. 5.) Zum Halt des Wassereinlaufblechs, die Keildichtung wieder in die Kollektornut einrollen. 14 Seitliches Anschlussblech 16 Dachrinne mit Speier 17 Seitendeckel...
- Seite 24 MONTAGE- UND Montage der Dachrinne BEDIENUNGSANLEITUNG und des Wassereinlaufblechs 9b. Montage der Dachrinne und des Wassereinlaufblechs 1.) Die Dachrinne 16 in die ”Abdeckungen Riegel” einhängen und vermitteln. Die Bohrun- gen der ”Abdeckung Riegel” als Bohrschablone verwenden und mit ∅ 3,2 mm bohren. 2.) Mit einer Senkkopfschraube 36 in ”Abdeckung Riegel seitlich”...
- Seite 25 MONTAGE- UND Montage der Dachrinne BEDIENUNGSANLEITUNG und des Wassereinlaufblechs 3.) Keildichtungen aus den unteren Kollektornuten herausziehen. 4.) Wassereinlaufblech 18 in die geöffneten Kollektornuten - oberhalb der seitlichen An- schlussbleche und der Kopplungsbleche - einführen. 5.) Zum Halt des Wassereinlaufblechs, die Keildichtung wieder in die Kollektornut einrollen. 14 Seitliches Anschlussblech 16 Dachrinne mit Speier 17 Seitendeckel...
- Seite 26 Montagehinweise zu MONTAGE- UND BEDIENUNGSANLEITUNG PV-Premium-Modulen 10. Montagehinweise zu PV-Premium-Modulen Bei der Planung, Errichtung, dem Betrieb und der Instandhaltung netzgekoppelter PV-Anlagen sind unter anderem folgende Vorschriften, Bestimmungen und DIN-Normen zu beachten: VDE-Bestimmungen und TAB: AVBEltV Verordnung über Allgemeine Bedingungen für die Elektrizitätsversorgung von Tarifkunden Technische Anschlussbedingungen für den Anschluss an das Niederspannungs- netz der Energieversorgungsunternehmen...
- Seite 27 Montagehinweise zu MONTAGE- UND BEDIENUNGSANLEITUNG PV-Premium-Modulen Abbildung 19: Anschlussdose mit MC-Stecker/Buchse Abbildung 20: Modul-Verbindungsleitung mit MC-Stecker/Buchse Die Verbindung wird durch Aufstecken der Modul-Verbindungsleitungen und Stringleitungen auf die entsprechenden Stecker / Buchsen hergestellt. Folgende Punkte sind dabei zu be- achten: Stecker und Buchse immer bis zum Anschlag zusammendrücken, um eine lang- fristig wasserdichte Verbindung zu erhalten! Anschluss immer am offenen Stromkreis vornehmen, d.h als letztes werden die Kabel am Wechselrichter angeschlossen!
- Seite 28 Montagehinweise zu MONTAGE- UND BEDIENUNGSANLEITUNG PV-Premium-Modulen Installation S 325-PP und S 330-PM: Die Module verfügen über eine Anschlussdose mit MC-Stecksystem. 1.) Modul 1 ankippen und die erste Stringleitung an die Modul-Verbindungsleitung anstecken. Zweite Modul-Verbindungsleitung zum Modul 2 führen. 2.) Modul 1 befestigen. 3.) Modul 2 ankippen und zweite Modul-Verbindungsleitung von Modul 1 und eine weitere Modul-Verbindungsleitung an der Anschlussdose anstecken.
- Seite 29 MONTAGE- UND Notizen BEDIENUNGSANLEITUNG Notizen: Solar−Systeme Vordach−Montage−System − 29 05.2009...
