MONTAGE DU RÉGULATEUR
Le régulateur a besoin d'être installé directement sur une vanne mélangeuse, dans une
pièce sèche et non exposée à de forts champs électromagnétiques. Le régulateur n'a
besoin que d'être pressé sur la vanne mélangeuse. Le démontage ou l'ouverture du
régulateur n'est pas nécessaire et n'est pas autorisé.
MONTAGE SUR LA VANNE MÉLANGEUSE
Les exemples d'une installation montrée dans les illustrations ci-dessous est valable pour
toutes les vannes mélangeuses des fabricants suivants : Esbe, Seltron, Somatherm,
Acaso, Ivar, Wip, Paw, BRV, Imit, Hora, Barberi, Olymp, Hoval.

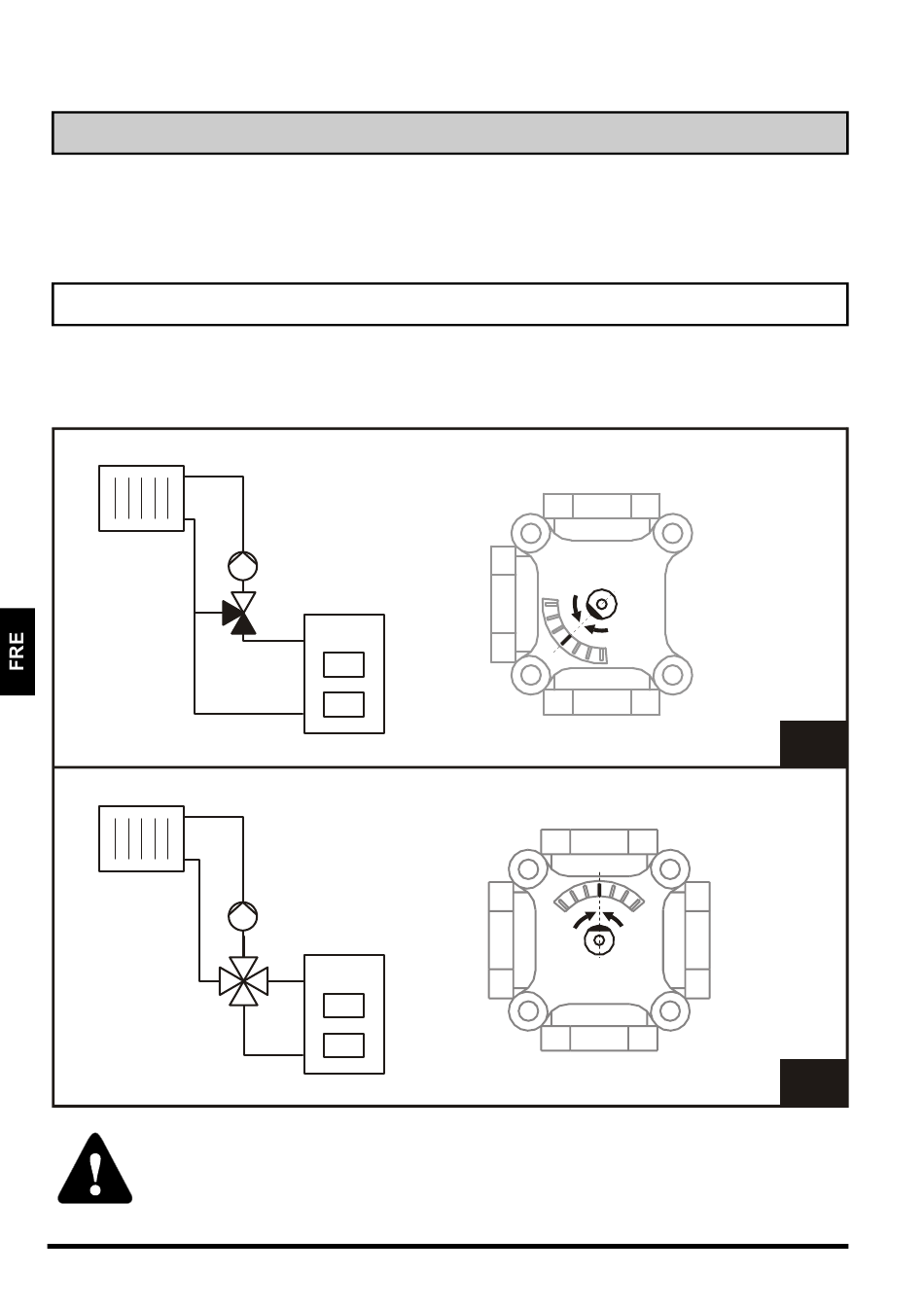

Exemple d'une installation sur une vanne mélangeuse à trois voies.
Exemple d'une installation sur une vanne mélangeuse à quatre voies.
La vanne mélangeuse doit être dans la position du milieu.

Manuel de montage

MANUEL DE MONTAGE
170
1a 1a
1b
