PCE Instruments CableTool Benutzerhandbuch Seite 5

English
8
Deutsch
lIEFERUMFanG
•
CableTool Multifunktionaler Kabeltester
•
Nylon-Tasche
•
1 Bananenstecker auf BNC- Buchse
•
2 Testkabel mit Krokodilklemmen und Bananenstecker auf BNC Adapter

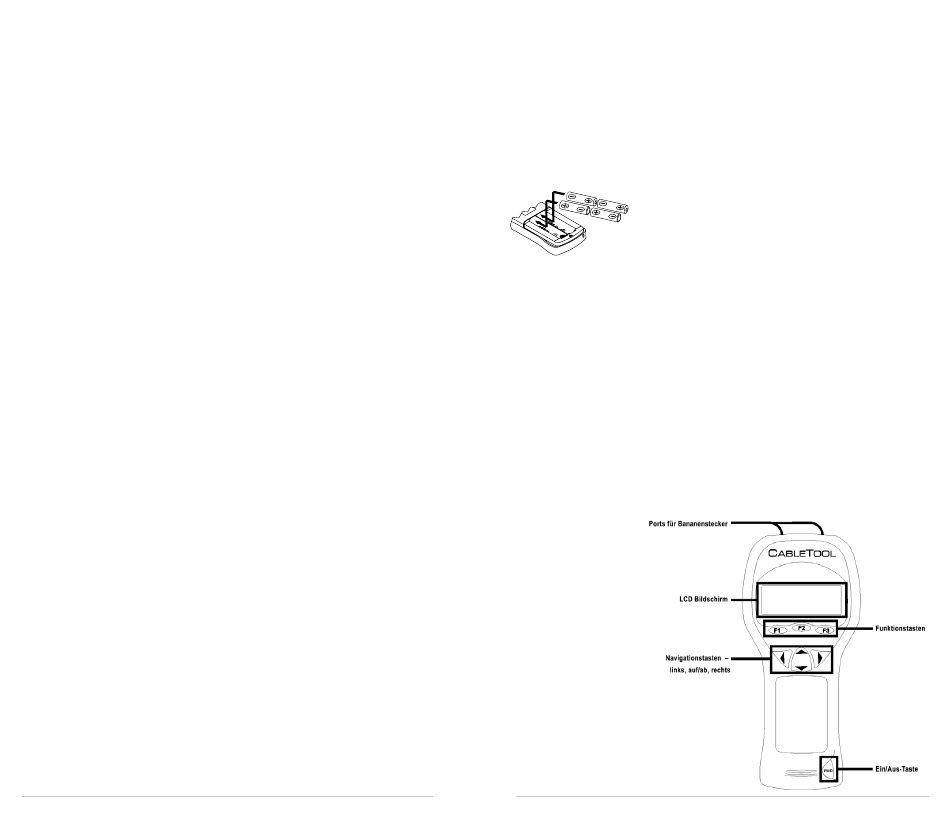

battERIE
Der CableTool arbeitet mit 4 AA Alkali Batterien.
Entfernen Sie die Batterieabdeckung an der Geräte-
rückseite und setzen Sie die Batterien wie auf dem
Bild dargestellt ein. Die Polarität der Batterie ist im
Batteriefach ersichtlich.
EInFÜHRUnG
Der Cable Tool misst die Kabellänge elektrisch, indem er die Time Domain
Reflektometer Technologie nützt. Die Messung mit dem CableTool beginnt
damit, dass ein elektrischer Impuls in das angeschlossene Kabel gesendet wird.
Der elektrische Impuls durchläuft das Kabel, bis er auf eine (Unterbrechung
oder Kurzschluss) stößt, wird dort reflektiert und kehrt zum Kabeltester zurück.
Der CableTool misst präzise die Zeit zwischen der Aussendung des Impulses
und dem Empfang des reflektierten Signals. Die ermittelte Zeit wird mithilfe der
NVP (Nominale Ausbreitungsgeschwindigkeit) des Kabels in die Entfernung zur
Fehlerstelle umgerechnet.
Darüber hinaus zeigt der CableTool permanent die gemessene Spannung des
getesteten Kabels an und verfügt zudem über vier verschiedene Tonfolgen und
Tonfrequenzen, um ein Kabel mit einem Ortungsempfänger aufzufinden.
MEcHanIScHE
FUnktIOnEn
•
4 AA Alkali Batterien
•
Benutzerhandbuch
•
1 BNC-Stecker auf „F"-Buchse
9
