Original-Betriebsanleitung
6.4

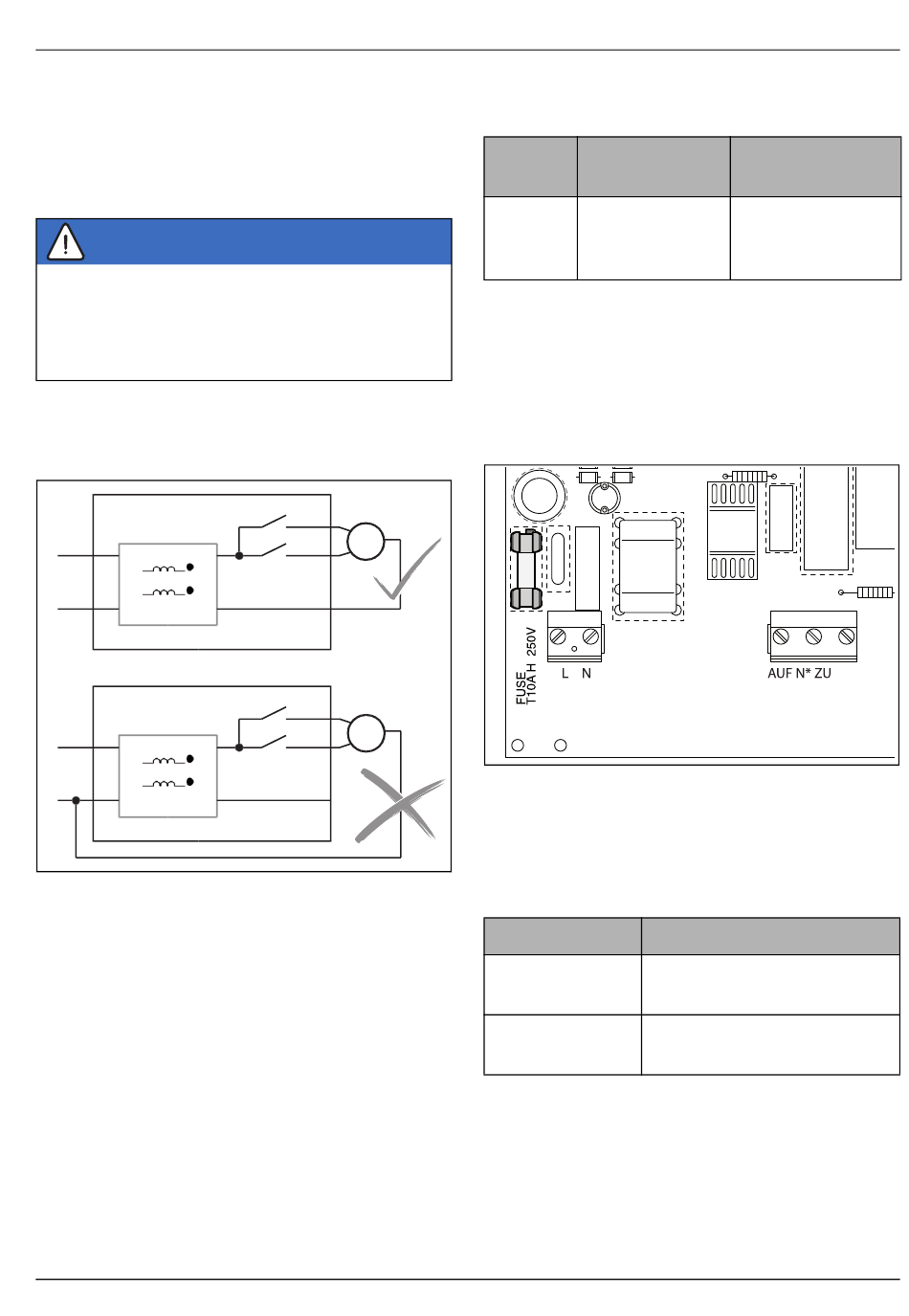

Anschluss des Nullleiters

Der Lüftungsregler besitzt interne Netzfilter, die lei-
tungsgeführte Störungen der Motoren unterdrü-
cken.
HINWEIS:
Leitungsgeführte Störungen werden nur unter-
drückt, wenn der zum Lüftungsregler fließende
Strom und der zum Netz zurückfließende Strom
durch das Netzfilter geführt werden.
▶ Schließen Sie den Nullleiter der Motoren aus-
schließlich an den Nullleiter des Netzfilters an
(jeweils Anschluss N*).
MO635LSR
L1
N
MO635LSR
L1
N
6.5 Sicherungstausch
Der Austausch der Sicherung darf nur durch eine
Elektrofachkraft durchgeführt werden. Das Gerät ist
spannungsfrei zu schalten (Hauptschalter betäti-
gen, Netzstecker ziehen) und gegen Wiederein-
schalten zu sichern. Auf Spannungsfreiheit prüfen.
Die Sicherung darf nur durch eine Sicherung mit
gleicher Stromstärke und Charakteristik ersetzt wer-
den.
90000.0002.5091 / 2016.05
Auf der Leiterplatte befindet sich 1 Sicherung:
Bezeich-
nung
F1
Eine Reservesicherung finden Sie im Beutel an der
rechten Gehäuseinnenseite.
▶ Unterbrechen Sie die Stromversorgung.
▶ Öffnen Sie den Gehäusedeckel (siehe
Abschnitt 5.2).
▶ Tauschen Sie die Sicherung aus.
2 x
M
N*
2 x
M
▶ Schließen Sie den Gehäusedeckel wieder.
N*
6.6
Auf der Leiterplatte befinden sich 2 LED:
Bezeichnung
VP
Diagnose
6.7
Der Schaltplan befindet sich auf Seite 92.
Funktion
sichert Lüftungs-
regler und Motor
Leuchtanzeigen auf dem
Lüftungsregler
Funktion
leuchtet, wenn Betriebsspan-
nung anliegt
optionale LED (zur Zeit nicht
verwendet)

Schaltplan

de
Wert
250 V, hohes
Abschaltvermögen,
T10A, 250V
11
