CARATTERISTICHE TECNICHE:

 20A resistivo - 8A motore
(Assorbimento max con 20m di cavo: 10A)
 Diametro del cavo: 8,8mm
 Temperatura d'utilizzo:
o Con cavo H07 RNF: min.-15°C – max.+60°C
o Con cavo VVF A07: min.+5°C – max.+60°C
 Max profondità: 20m
 Grado di Protezione: IP68

Peso specifico: 0,95 - 1,05 kg/dm³

COLLEGAMENTI ELETTRICI:

Attenersi alle figure riportare nella tabella collegamenti elettrici
Il circuito a monte deve proteggere da sovracorrenti entrambi i conduttori. ATTENZIONE: la mancanza di
una protezione farà decadere la garanzia qualora vi sia una rottura del galleggiante.
 Mod.01: singola funzione - solo svuotamento o solo riempimento (Fig.1). Il cavo di messa a terra è
sempre giallo-verde.
 Mod.02 – Mod.03: doppia funzione (a scelta dell'installatore):
Svuotamento: (Fig.2) collegare il filo nero e quello marrone. Nota: isolare il cavo blu/grigio.
Riempimento: (Fig.3) collegare il filo nero e quello blu/grigio. Nota: isolare il cavo marrone.
Allarme di massima: (Fig.2) collegare il filo nero e quello marrone. Nota: isolare il cavo blu/grigio.
Allarme di minima: (Fig.3) collegare il filo nero e quello blu/grigio. Nota: isolare il cavo marrone.
IMPIEGO:

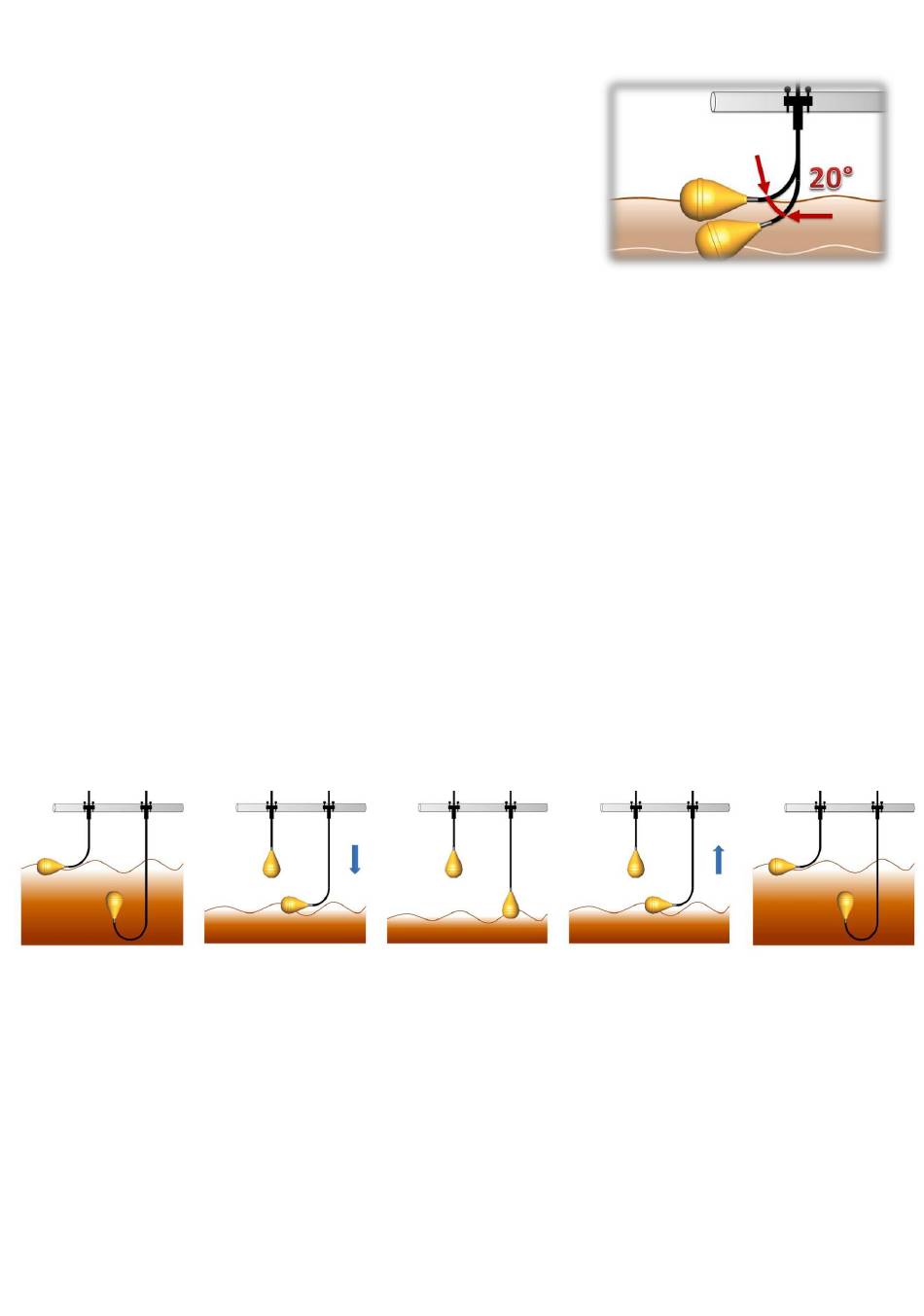

A differenza dei normali galleggianti, il regolatore di livello va utilizzato in coppia con un altro dello
stesso tipo e permette di regolare i livelli di acqua a determinate altezze: uno farà il regolatore di
minimo livello e l'altro di massimo livello. E' possibile utilizzare anche un terzo e un quarto
regolatore rispettivamente per l'allarme di minima e massima. Al fine di non danneggiare il cavo è
consigliato utilizzare il Fixing Kit (Fig.4)
Il livello max.
aziona la pompa
NOTE: NON MANOMETTERE IL GALLEGGIANTE
 Prima di effettuare qualsiasi operazione sul galleggiante ricordarsi di disconnettere la corrente
dall'alimentazione generale.
 Controllare che la massima potenza motore non ecceda i valori elettrici del galleggiante.
 Il cavo elettrico è parte integrante del galleggiante stesso. In caso di danneggiamento del cavo,
l'interruttore a galleggiante dev'essere sostituito.
 Fixing Kit sono disponibili su richiesta come accessori.
Non effettuare giunture sul cavo del regolatore di livello: l'immersione può provocare un corto circuito e
scariche elettriche.
La vasca si svuota
ITALIANO
Il livello min. La vasca inizia a
arresta
la pompa
Angolo di attivazione:
...e il livello max.
riempirsi...
nuovamente la
20°
aziona
pompa
