Eigenschaften
Dieser Panel-PC basiert auf einem Intel® Atom™ D2550 Prozessor mit 1.86GHz und findet
seine Anwendungsgebiete dank seiner leicht zu reinigenden IP65-Front vorrangig im
industriellen Umfeld. Der in diesem Panel-PC verbaute resistive 18,5"-Touchscreen mit einer
maximalen Auflösung von 1366x768 Pixeln lässt sich bequem mit Arbeitshandschuhen
bedienen und ist in einem robusten Gehäuse aus Aluminium verbaut. Ein weiteres Highlight
ist die strikte Trennung zwischen Panel und dem dahinter verschraubten Embedded System.
IP65-Aluminium-Front
Modularer Aufbau
lüfterloses Design
Aluminiumgehäuse
VESA75 / Wandmontage
WLAN (optional)
Zertifikate
FCC / CE
Zubehör
Stromkabel
Netzteil
Treiber CD
Schrauben
Arretierwulste
Wandmontagewinkel

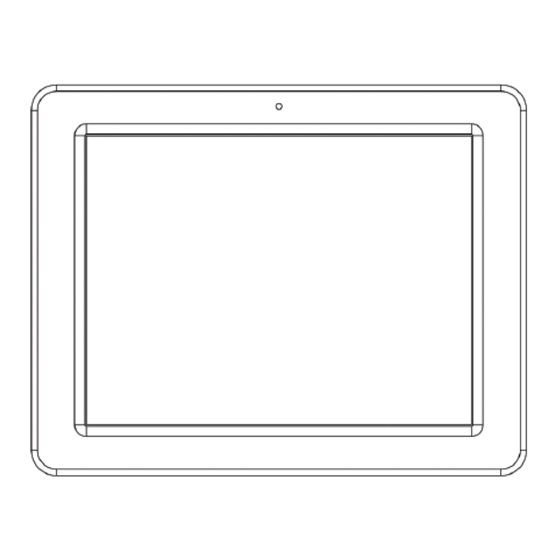

Kurzanleitung Panelmaster 1835
V 1.0
1
Werbung
Verwandte Anleitungen für ICO Panelmaster 1835
Inhaltszusammenfassung für ICO Panelmaster 1835
- Seite 1 Kurzanleitung Panelmaster 1835 Eigenschaften Dieser Panel-PC basiert auf einem Intel® Atom™ D2550 Prozessor mit 1.86GHz und findet seine Anwendungsgebiete dank seiner leicht zu reinigenden IP65-Front vorrangig im industriellen Umfeld. Der in diesem Panel-PC verbaute resistive 18,5"-Touchscreen mit einer maximalen Auflösung von 1366x768 Pixeln lässt sich bequem mit Arbeitshandschuhen bedienen und ist in einem robusten Gehäuse aus Aluminium verbaut.
- Seite 2 Sicherheitshinweis Das Gerät sollte ausschließlich von qualifiziertem Servicepersonal geöffnet werden. Das unsachgemäße öffnen kann zum Garantieverlust führen. Bitte trennen Sie das Gerät vor dem Öffnen stets von der Stromzufuhr. Inbetriebnahme Bitte überprüfen Sie vor der ersten Inbetriebnahme: ob sich das Gerät akklimatisiert hat. ob die Stromversorgung korrekt angeschlossen ist.
- Seite 3 Schlagen Sie niemals und üben Sie niemals starken Druck auf den Touchscreen aus. Sollte der Touchscreen nicht mehr korrekt reagieren, kann eine erneute Kalibrierung helfen. Setzten Sie den Touchscreen keiner direkten Sonneneinstrahlung aus. Treiber ftp://ftp.ico.de/Industriesysteme/Panels/9hp__/9hp1_5/ Netzteil Das mitgelieferte Netzteil versorgt das System mit 19V. Ersatznetzteile können Sie über Ihren Händler beziehen.
- Seite 4 Panel vom Embedded System trennen Hierzu müssen zwei Schrauben vom Gerät entfernt werden. Danach kann das Embedded System durch nach hinten ziehen gelöst werden und nach oben hin abgenommen werden. V 1.0...
-
Seite 5: Montage
Montage VESA Das Gerät kann an eine Standard VESA-Montagevorrichtung angebracht werden. Der Lochabstand beträgt 75 mm X 75 mm. Sie benötigen M4 Schrauben. (nicht im Lieferumfang enthalten) V 1.0... - Seite 6 Wandmontage Mit den mitgelieferten Wandmontagewinkeln kann das Gerät an eine Wand montiert werden. V 1.0...
- Seite 7 Rahmenmontage Mit Hilfe der Gewinde im Displayrahmen, kann das Gerät z.B. in einem Schaltschrank versenkt werden. Die Befestigung der Schrauben erfolgt von hinten und erfordert, dass Sie an die Rückseite des Gerätes, nach dem Versenken, heran kommen. Sie benötigen hierfür M4 Schrauben. (nicht im Lieferumfang enthalten) V 1.0...
- Seite 8 Frontmontage Für die Frontmontage muss der Displayrahmen abgeschraubt werden. Hierzu müssen alle Schrauben auf der Rückseite des Rahmens gelöst werden. Um den Displayrahmen nach der Montage auf das Gerät aufsetzten zu können, müssen die mitgelieferten Arretierwulste angebracht werden. Das Panel kann dann in den Ausschnitt versenkt und verschraubt werden. Anschließend wird der Rahmen auf die Arretierwulste gesetzt.
