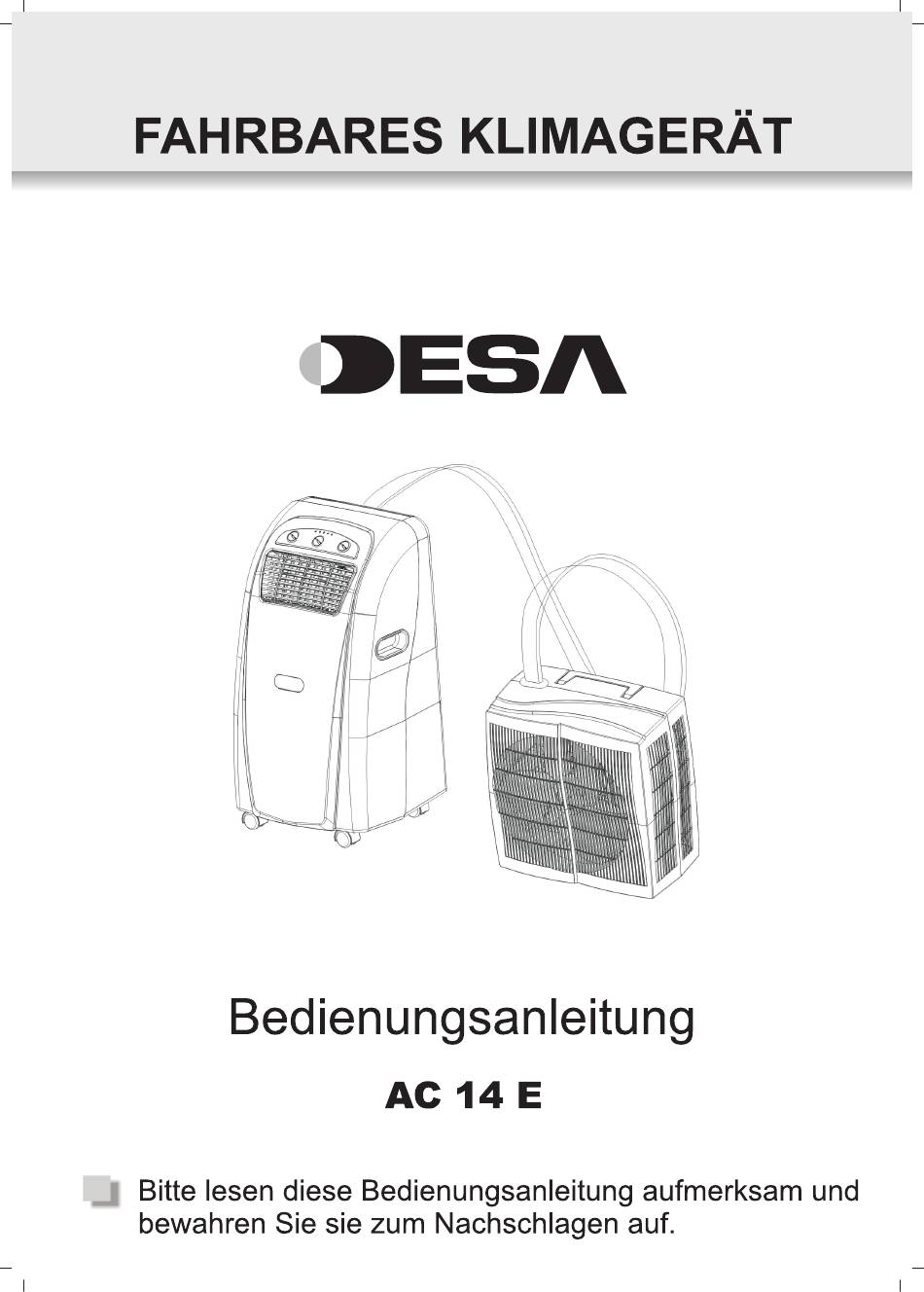

- Seite 1 FAHRBARES KLIMAGERÄT DESA Bedienungsanleitung Bitte lesen diese Bedienungsanleitung aufmerksam bewahren Sie sie zum Nachschlagen auf.
-
Seite 2: Spezifikation
SPEZIFIKATION 14 E Modell Spannungsversorgung 220V - 240V / 50Hz/ 1 phasig Kühlleistung 14000 BTU/Std , 3530 Kcal, 4100 watts Heizleistung 15000 BTU/Std , 3780 Kcal, 4400 watts Leistungs-und Stromaufnahme 1250W / 5,5A für Kühlung* Leistungs-und Stromaufnahme 112M / 5A für Heizung* Luftstrom des Innengerätes 530 m3/h... -
Seite 3: Sicherheitshinweise
INBETRIEBNAHME ALLGEMEINE SICHERHEITSHINWEISE Gerät ist nur in aufrechter Position, ebenem, horizontalem Boden zu betreiben. Mindestabstand benachbarten Objekten beträgt 50 Cm (Fig. 1 Und 2). Bitte legen Sie keine GegenstÄNdeauf das Gerät. Das Zuluft-Bzw Abluftgitter darf weder verdeckt noch zugestopftwerden (Fig. 3). Passen Sie auf Kinder und Haustiere... - Seite 4 KOMPONENTEN Vorne Steuerpaneel Kühlluftausgang Griffmulde Lenkrolle Verbindungsleitung Griff des Außengerätes Abluft 0000 0000 Hinten 0000 oo Lufteingang Kabelaufbewahrungsraum Netzkabel Kabelhalterungen Anschlusskasten Zubehör Aktivkohle-Filter Montagehalterung für das Außengerät Schraubenschlüssel Tasche mit einem Distanzstück, Schrauben, Unterlegscheiben Fernbedienung (nur bei E- Modellen vorhanden)
- Seite 5 INSTALLATION Dieses Produkt ist ein Klimagerät. Es besteht aus einem fahrbaren Innengerät sowie einem Außengerät, das auf dem Boden aufgestellt Oder an der Wand montiert werden kann. Beide Geräte sind mit einer 3 Meter langen, flexiblen Verbindungsleitung miteinander verbunden. FIG. 6 FIG.
- Seite 6 Trennung des Innen-und Außengerätes Wenn Sie das Innengerät vom Außengerät trennen wollen es an einem anderen Platz installieren), verfahren Sie folgendermaßen: Öffnen Anschlusskasten Hinterwand des Innengerätes. (FIG. 10) Bauen Sie die Entwässerungsleitung ab (FIG Ziehen Stecker elektrischen Kabels (FIG. 11). 4.
- Seite 7 Installation Aktivkohle- Filters 0000 1. Bauen Sie den Filtergrundrahmen 0000 aus dem Gerät aus. 0000 Nehmen Sie den Halterahmen Filtergrundrahmen Entnehmen neue Aktivkohle-Filter Plastikumhüllung. Bringen Sie das neue Aktivkohle- Filter am Filtergrundrahmen Befestigen Sie das Filter durch Wiederanbringung Halterahmens Filtergrundrahmen Bauen gesamten Filterrahmen...
-
Seite 8: Bedienung Bei Mechanik-Ausführung (M)
Bedienung bei Mechanik-Ausführung (M) Modell Nur-KühIfunktion Modell Kühl-und Heizfunktion FIG. 15 Anzeige "Spannungsversorgung" Anzeige "Spannungsversorgung" Anzeige "Ventilator ein" Anzeige "Ventilator ein" Anzeige "Kühlung ein" Anzeige "Kühlung ein" Anzeige "Wassertank voll" Anzeige "Wassertank voll" Thermostat Anzeige "Heizung ein" Geschwindigkeitsschalter: Thermostat Ventilator langsam, Ventilator Geschwindigkeitsschalter: Ventilation, schnell, ühlung leicht, Kühlung... - Seite 9 Kühlungs-und-Heizungs-Ausführung GESCHWINDIGKEIT (AC-MH) VENTILATION HEIZUNG Drehen Sie den Geschwindigkeitsschalter INTENSIV (SPEED), um die gewünschte Einstellung zu KÜHLUNG erreichen: HEIZUNG LEICHT LEICHT Ventilation, KÜHlung leicht, KÜHlung intensiv, Heizung leicht, Heizung intensiv KUHLUNG FIG. INTENSIV Einstellung der Temperatur Stellen Sie den Thermostat-Drehschalter auf die gewünschte Temperatur ein.
- Seite 10 Bedienung bei Elektronik•Ausführung (E) Steuerpaneel Anzeige "E ingestellte 5@78 Temperatur" Anzeige "Raumtemperatur" Anzeige "Ventilator langsam" Anzeige "Ventilator schnell" Anzeige "Automatikbetrieb" Anzeige "Kühlbetrieb" Anzeige "Ventilationsbetrieb" TEMP Anzeige "Heizbetrieb" (nur bei AC-EH vorhanden) Anzeige "Timer ein" Anzeige "Verdichter ein" Taste "Temperatur erhöhen" Taste "Betriebsart"...
- Seite 11 Einstellung der Ventilatorgeschwindigkeit 1. Drücken SPEED-Taste, gewünschte niedrige Oder hohe Ventilatordrehgeschwindigkeit zu wählen. Entsprechend leuchtet dann die Anzeige für die hohe Oder niedrige Leistungsstufe auf. 2. Befindet sich das Gerät in der AUTO-Betriebsart, Wird die Ventilatorleistung automatisch an die Umgebungstemperatur angepasst (die entsprechenden Anzeigen leuchten auf).
- Seite 12 ENTWÄSSERUNG Dieses Gerät automatischer Entwässerungsfunktion ausgestattet. Kondensat fließt durch hinten Außengerät befindliche Abflussöffnung Die Abflussöffnung kann man auch an eine Wasserleitung anschließen (14,5 Durchmesser), Wasser entsprechend abzuleiten. Vergewissern sich, dass das Wasser stets ungehindert wegfließen kann. FIG. 25 Asserleitung (1 4,5 mm Durchmesser) Hinweise! 1.
-
Seite 13: Wartung
WARTUNG Vor jeglichen Reinigungsarbeiten ist der Netzstecker des Klimagerätes aus der Netzsteckdose zu ziehen. Um eine effiziente Funktion des Klimagerätes aufrechtzuerhalten, reinigen Sie es regelmäßig. Reinigung des Gehäuses Das Gehäuse des Klimagerätes ist mit einem weichen, feuchten Tuch abzuwischen Verwenden Sie zur Reinigung keine aggressiven Chemikalien, Benzin, Detergenzien, chemisch behandelte... -
Seite 14: Ursache Und A Bhilfe
FEHLERSU CHE, MÖGLIC URSACHE UND A BHILFE Das Klimagerät lässt sich Gerät nicht Stromnetz nichteinschalten. angeschlossen Spannungsausfall im Netz? Raumtemperatur niedriger eingestellte Wert. Effektivität Das Gerät ist einer direkten Sonnenstrahlung Gerätes scheint niedrig ausgesetzt. Schirmen Fenster Vorhängen Oder Jalousien ab. sein Es sind allzu viele Fenster bzw. -
Seite 15: Konformitätserklärung
Versorgungsnetzen für Geräte mit einem Bemessungsstrom 16A. Die Produkte sind mit als Konformitäts-Zeichen versehen. DESA POLAND 1/12/2004 DESA POLAND sp. z 0.0. Pawel Dobroh ul. Rolna 8 Sady PL 62-080 TARNOWO PODGÖRNE Dyrektor Handlow Datum Unterschrift eines Stempel des Herstellers... - Seite 16 "ESA POLAND Sp.zo.o. Desa Poland Sp. z 0.0. ul. Rolna 8, Sady 62-080 Tarnowo Podgörne www.desapoland.pl Copyright DESA Poland 2005...
