Elka RAPID Bedienungsanleitung
Steuereinheit 1 antrieb für rolläden
RAPID – RAPID POWER – RAPID SMALL
S
B
ESCHREIBUNG
RAPID ist eine praktische und funktionstüchtige Steuerung, welche leicht zu installieren und zu bedienen ist.
RAPID nutzt das neue und innovative Entschlüsselungssystem über variablen Code (Rolling Code), das im
Vergleich zum Fixe-Code– System sicherer, fortschrittlicher und leichter ausbaubar ist.
Dank dem Speichermodul B.RO 1000, das in jeder Steuerung installiert ist können bis 1000 verschiedene
Handsender der Birol
Serie (variabler Code) gespeichert werden (z.B. B.RO2WN, B.RO STAR, B.RO4WN etc.).
®
Der eingebaute Empfänger ist hochempfindlich (mit Filter am Eingang), was der Steuerung bessere Leistungen in
Bezug auf die Reichweite garantieren kann.
RAPID ermöglicht die Bedienung von 230V Motoren in Wechselstrom, die mit automatischen Laufenden
ausgestattet sind.
RAPID ist in drei Versionen verfügbar:
•
STANDARD: für die Steuerung von Motoren bis 240W Leistung, mit Eingängen für die AUF/AB- Tasten, die
durch Kabel an die Steuerung anzuschliessen sind;
•
POWER: für die Steuerung von Motoren bis 550W Leistung, mit Eingänge für die AUF/AB- Tasten, die durch
Kabel an die Steuerung anzuschliessen sind;
•
SMALL: für die Steuerung von Motoren bis 240W, die in kleinere Kasten für Rolläden einbaubar sind, die
keine Voreinstellungen für die Tasteneingänge von AUF/AB aufweisen.
ACHTUNG: VOR DER INSTALLATION, BITTE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCHLESEN!
Funkmodul
Gemein. Tasten
Um die Steuerung zu installieren, bitte wie folgt vorgehen:
1
Jumper vorbereiten
2
Stromversorgung und Motor (mit den Laufenden) anschliessen;
3
Falls erwünscht, die manuellen Wandtasten AUF/AB anschliessen (nur für die Modelle STANDARD und POWER).
6-1622124 rev.1 19/01/06 Fw: CTCV5 (76150529)
1
TEUEREINHEIT
LERNTASTE
J1 J2
Buzzer
Jumper Funktionseinstellung
J1 e J2
ANTRIEB FÜR ROLLÄDEN
TRAFO
Versorgung
230Vac
50/60Hz
(

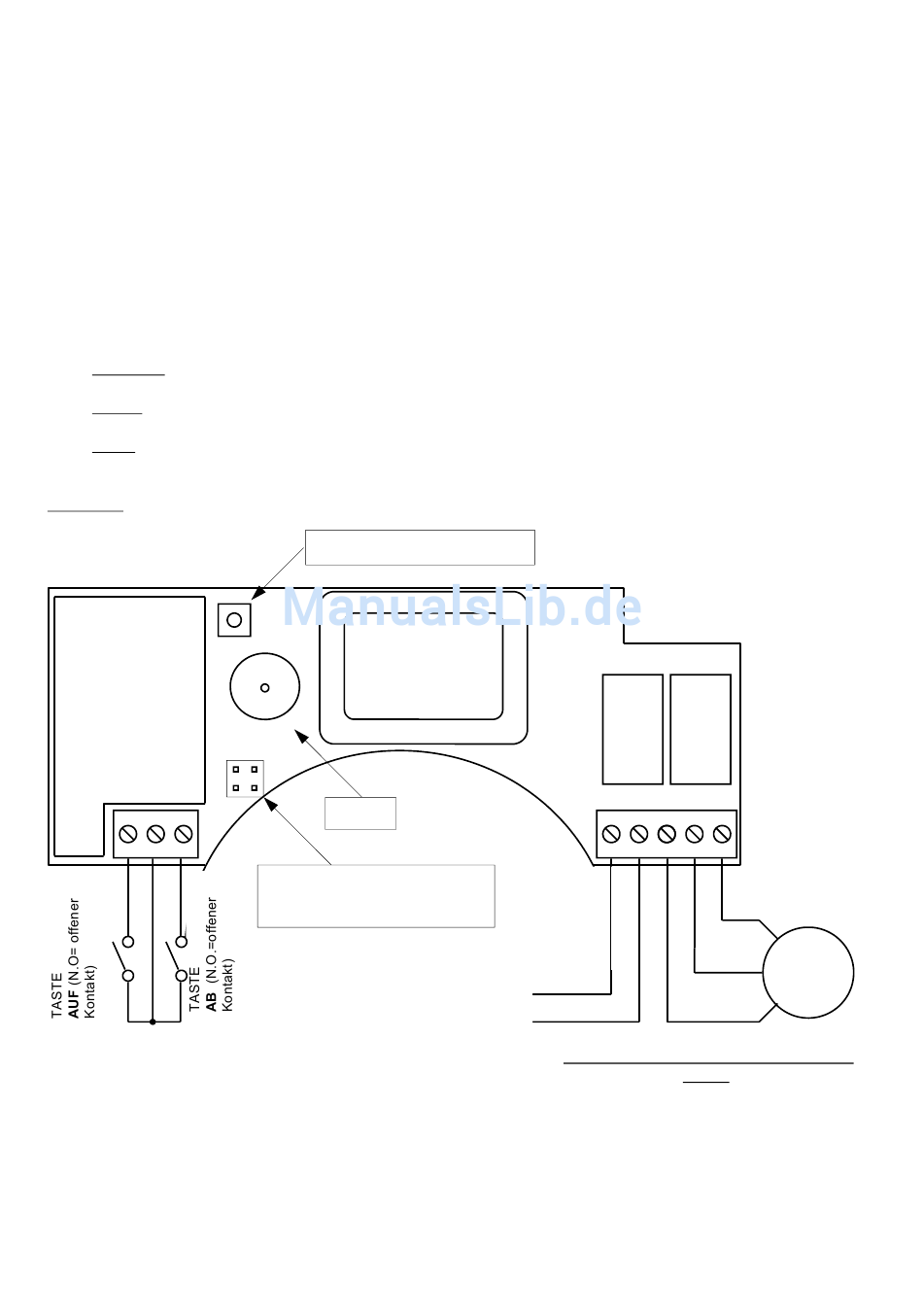

DIE ZEICHNUNG BEZIEHT SICH AUF DAS STANDARD
1
2
3
4
5
AB
M
AUF
Gemeinsam Antrieb
)
MODELL
-
1/5
Inhaltsverzeichnis
Inhaltszusammenfassung für Elka RAPID
- Seite 1 ANTRIEB FÜR ROLLÄDEN ESCHREIBUNG RAPID ist eine praktische und funktionstüchtige Steuerung, welche leicht zu installieren und zu bedienen ist. RAPID nutzt das neue und innovative Entschlüsselungssystem über variablen Code (Rolling Code), das im Vergleich zum Fixe-Code– System sicherer, fortschrittlicher und leichter ausbaubar ist.
-
Seite 2: Installation Und Hinweise
HINWEISE 1 – INSTALLATION UND Bevor die Verkabelung mit dem Stromversorgungsnetz (Klemmen 1 und 2) und mit dem Antrieb (Klemmen 3, 4 und 5) durchgeführt wird, müssen folgende Punkte beachtet werden: • Einige Verknüpfungen auf der elektrischen Platine unterliegen gefährlichen Spannungen. Installation und Programmierung der Steuereinheit müssen daher nur durch qualifiziertes Fachpersonal durchgeführt werden. -
Seite 3: Erlernen Der Handsender
4 – ERLERNEN DER HANDSENDER Das Erlernen der Handsender (im Speicher des Empfängers) muß immer bei geschlossenem Rolladen und mit wenigstens einem eingesetzten Jumper (Handsender aktiv) durchgeführt werden . BEMERKUNG: während des Erlernens ist die Empfangsreichweite der Steuerung sehr gering. Um einen Handsender zu speichern, ist es daher notwendig, diesen der Antenne sehr nah zu bringen (gilt natürlich nur für das Erlernen). -
Seite 4: Löschen Der Handsender
Handsenders und mit einem langen Beep– Ton und 2 kurzen Beep– Tönen daß der Handsender bereits erlernt worden ist. 2) Das Erlenen eines Handsenders erfolgt wenn die Empfangsreichweite der Steuerung RAPID sehr gering ist. Aus diesem Grund wird empfohlen, mit dem Handsender so nah wie möglich der Antenne zu kommen. -
Seite 5: Instellen Der Laufende Und Der Arbeitszeit
Das Löschen eines Wand-Handsenders B.RO2WALL verläuft ähnlich. In diesem Falle hat die AUF- Taste die Funktion der Taste "a". 6 – E INSTELLEN DER LAUFENDE UND DER ARBEITSZEIT Die Position des Rolladens beim Auf- und Abfahren kann mit den mechanischen Laufenden des Antriebs eingestellt werden.
