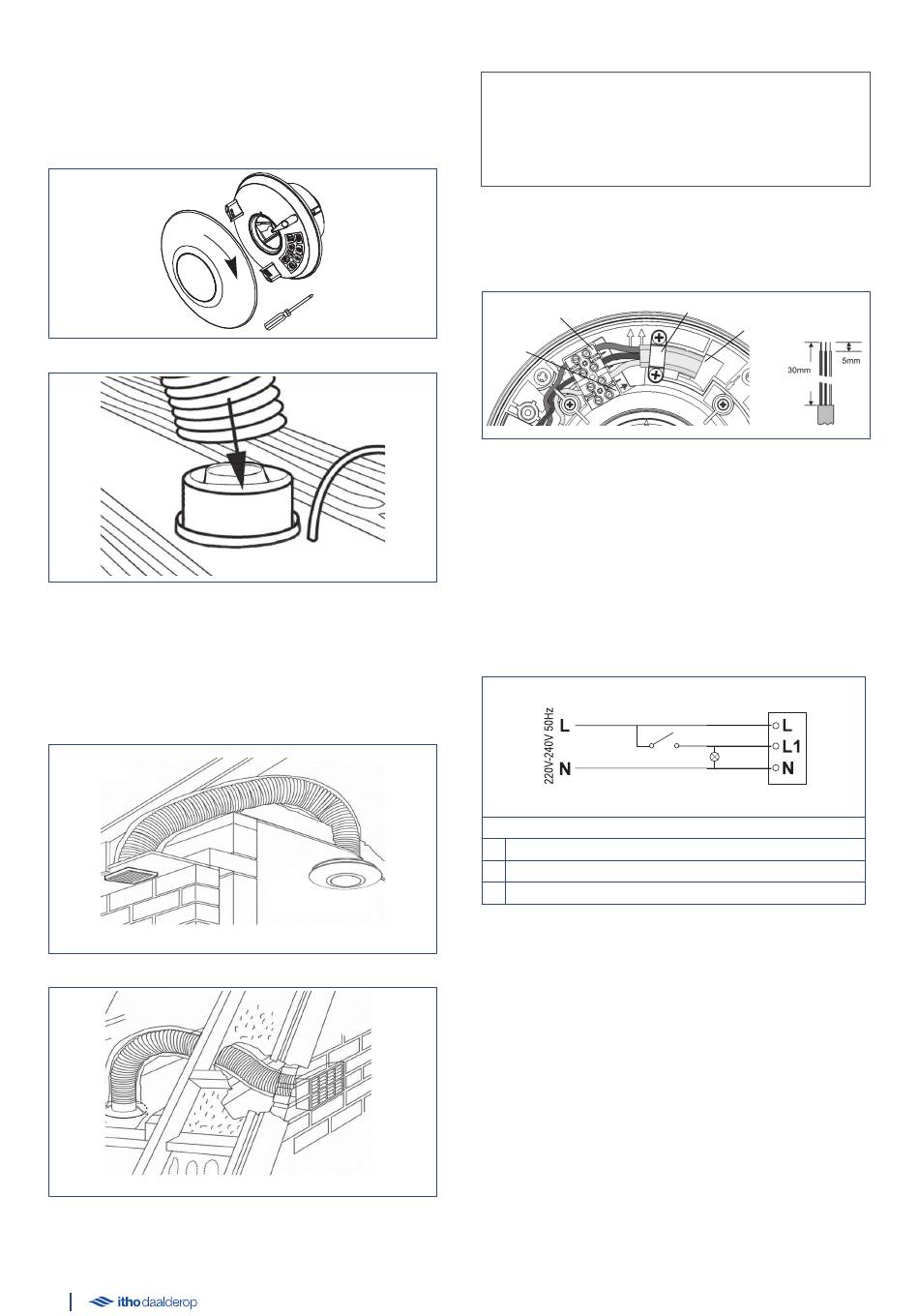

j) Die Motorabdeckung mit den 3 Schrauben wieder befestigen
und die vordere Abdeckung wieder anbringen (nach rechts
drehen bis sie einrastet). Die Abdeckung des Motors schließen.
k) Bringen Sie am Lüfterschacht flexible oder vorzugsweise glatte
Spiro-Kanäle an, um den Widerstand und den Geräuschpegel so
niedrig wie möglich zu halten. Vermeiden Sie scharfe
Biegungen und kurze Kanäle. Den Kanal korrekt am Lüfter
befestigen (Ring/Kleber), damit der Kanal an Ort und Stelle
bleibt.
l) Ein Außengitter am Auslass anbringen (nicht im Lieferumfang
enthalten).
12
Hinweis
Verwenden Sie einen kurzen Kanal mit möglichst wenigen
Biegungen und ein Außenwandgitter mit möglichst geringem
Widerstand, um den Schallpegel gering zu halten.

3.4. Elektrischer Anschluss

(C)
(D)
a) Die Kabel auf die richtige Länge abisolieren.
b) Führen Sie das Kabel durch die Kabelöffnung (A) und befestigen
Sie es mit der Kabelklemme (B).
c) Die Kabel gemäß dem Schaltplan an den Kabelblock (C)
anschließen.
d) Das Gerät ist vom Typ Klasse II, doppelt isoliert und erfordert
keine Erdung. Es gibt jedoch eine Möglichkeit zur Erdung des
Versorgungskabels.
A
0
A Phase
B Schalter
C Beleuchtung
(B )
(A)
B C
