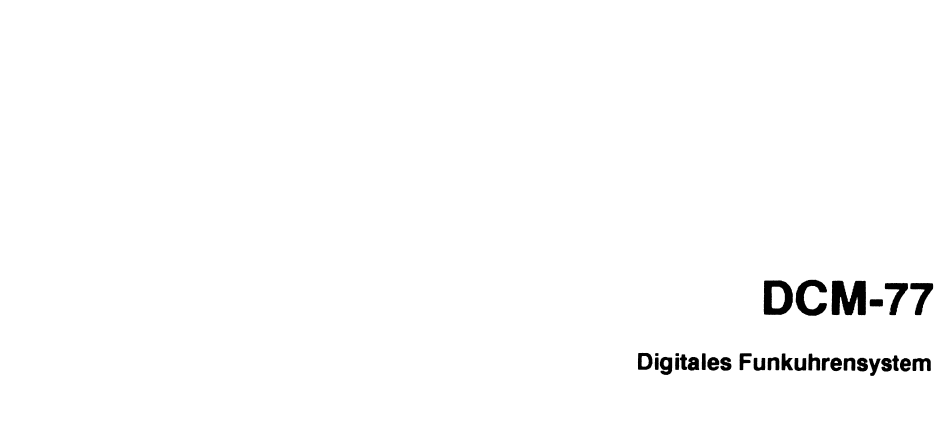

- Seite 1 DCM-77 Digitales Funkuhrensystem...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines zum Funkuhrensystem DCM-77 Einschalten des Systems Prinzip einer Funkuhr Ausrichten der Antenne (ACEM) Zeitanzeige Bedienung und Programmierung Datumsanzeige Beispiele zum Einstellen der Schattzeiten Wochentagsanzeige Beispiel 1 Relaisstatus-Anzeige Beispiel 2 Kontron-Anzeigen Testprogramm für den Funktionstest Bedienelemente Der Zeitzeichensender DCF-77 Codierung der Zeitinformationen Anschluß... -
Seite 4: Dcm
Bei dem hier beschriebenen System dient das Empfängermodul ACEM zum Empfang der Zeitinformation des PTB-Senders (PTB - Physikalisch Technische Bundesanstalt in Braunschweig) DCF-77 in Mainflingen bei Frankfurt. Das demodulierte und aufbereitete Signal Wird an das DCM-77 zur Dekodierung und Anzeige weitergeleitet. Die ausgestrahlte Zeitinformation genügt extrem hohen Genauigkeitsanforderungen. Der Sender strahlt rund um die Uhr einmal pro Minute die gesetzliche Uhrzeit aus. -
Seite 5: Zeitanzeige
Punkt getrennt. Wochentagsanzeige Die Wochentagsanzeige erfolgt mit Sieben LEDs. Die Leuchtdioden für die Wochentage Montag bis Samstag sind grün, die für den Sonntag ist rot. Der jeweilige Wochentag Wird durch die aufleuchtende LED angezeigt Seite 5 Bedienanleitung Funkuhrensystem DCM-77... -
Seite 6: Relaisstatus-Anzeige
Relais eingeschaltet. Kontroll-Anzeigen Das Kontrollfeld der DCM-77 besteht aus drei Leuchtdioden. Die oberste LED mit der Beschriftung DCF- Zeit leuchtet, wenn die Anzeige synchron zur Funkzeit ist. Der Empfang ist also zur Zeit einwandfrei. Falls die LED aus ist, Wird wegen einer Empfangsstörung Quarzzeit angezeigt Bei kurzen Störungen im Bereich einiger Stunden Wird sich die Quarzzeit von der Funkzeit praktisch nicht unterscheiden. -
Seite 7: Bedienelemente
Inbetriebnahme Gehen Sie beim Anschluß bitte genau nach der Anweisung vor. Sie benötigen zur Inbetriebnahme noch einige Komponenten, die nicht zum Lieferumfang des DCM-77 gehören. Legen Sie sich bitte ein EmpfängermodulACEM,ein Steckernetzteil500mA(12V Odereinstellbar)und falls gewünscht,ein Relais 12V max. 75mA Spulenstrom und einen Gehäusesatz für DCM-77 bereit. -
Seite 8: Anschlüsse
Anschlüsse Das Funkuhrenmodul DCM-77 verfügt an der rechten Platinenseite über fünf Anschlußstifte. Diese Stifte sind mit REL +, REL- + 12.. 18V, OV GND und mit DCFIN bezeichnet. REL+ REL- Diese beiden Stifte dienen zum Anschluß eines Relais. Dieses Schaltrelais muß... -
Seite 9: Anschluß Des Empfängermoduls
Dieser Anschluß dient zur Einspeisung der DCF-lmpulse vom Empfängermodul. Hier Wird das grüne Anschlußkabel des ACEM angeschlossen. Anschluß des Empfängermoduls ACEM Das Empfängermodul ACEM liefert das für den Betrieb des DCM-77 notwendige dekodierte Taktsignal. Das Empfängermodul Wird über das dreipolige Kabel mit dem DCM-77 verbunden. -
Seite 10: Einbau In Das Gehäuse
Spannungs-Stabilisierung ist auf dem DCM-77 bzw. auf dem ACEM vorhanden. Beachten Sie aber, daß eine unzureichende Siebung aufgrund eines zu kleinen Ladeelkos im Steckernetzteil Oder einer zu geringen Versorgungsspannung eventuell zu Problemen beim Empfänger führen kann. In diesem Fall arbeitet die Spannungsregelung nicht mehr einwandfrei. -
Seite 11: Einschalten Des Systems
Einschatten des Systems Nachdem Sie alle Verbindungen zwischen DCM-77 und ACEM und Netzteil hergestellt haben, können Sie das Funkuhrensystem einschalten. Auf der linken Anzeige erscheint und rechts 00.00.00 solange, bis die Funkzeit mit entsprechender Sicherheit empfangen werden konnte. Dazu muß zunächst der Empfänger ACEM ausgerichtet werden. Die erste gültige Zeitanzeige erfolgt bei störungsfreiem... -
Seite 12: Ausrichten Der Antenne (Acem)
Gebrauchsanweisung des Empfängermoduls. Bedienung und Programmierung Für die nachstehende Anleitung gehen wir davon aus, daß Sie ein funktionsfähiges System aus den Komponenten DCM-77, ACEM, Netzteil und ggf. Relais aufgebaut haben und die Funkzeit empfangen können. Bedienanleitung Funkuhrensystem DCM-77 Seite... - Seite 13 Code 3 für das Stellen des Wochentages Code 4 für das Stellen des Relaiscode Anzeigedes jeweiligenWertesdes Zeitteiles Rechte Stelle: DerWertebereic derMinuten reicht v on00 bis59.Eine dunkle Anzeige bedeutet Neutralcode. D.h. d ie Minuten werden beim Zeitvergleich nicht berücksichtigt. Selte 13 Bedlenanleltung Funkuhrensystem DCM-77...
-
Seite 14: Beispiele Zum Einstellen Der Schattzeiten
Relais aus Anzeige auf 1 Beispiele zum Einstellen der Schattzeiten Die nachfolgend aufgeführten Programmierbeispiele sollen dem Anwender die Einstellung der Schaltzeiten erleichtern. Anhand dieser Beispiele kann die Programmierung des DCM-77 geübt und danach eigene Schaltaufgaben programmiert werden. Bedienanløltung Funkuhrensystøm... -
Seite 15: Beispiel
= 1, das heißt Montag MODE Schaltzeit 1, Relaiscode neutral Relaiscode = O, d.h. Relais einschalten MODE MODE sooft drücken, bis Uhrzeit erscheint des Relais kann entweder über eine zweite Schaltzeit Oder durch Drücken der Taste Ausschalten RELAIS erfolgen. Bedienanleitung Funkuhrensystem DCM-77 seite... -
Seite 16: Beispiel
Taste SET sooft drücken, bis O(einschalten) Mit der Schaltzeit 1 ist das Einschalten zur vollen Stunde programmiert worden, da nur die Minuten (00=volle Stunde) ausgewertet wird. Der Wert der Stunde Wird nicht berücksichtigt, so daß der Schaltvorgang jede Stunde ausgeführt Wird Bedlenanløitung Funkuhrensystøm DCM-77 seite... - Seite 17 Schaltzeit Einschalten an allen Wochentagen zur Zeit X Schaltzeit Ausschalten am Sonnabend zur Zeit X Schaltzeit Ausschalten am Sonntag zur Zeit X Schaltzeit bleibt unbenutzt Oder Wird Z.B. zum Ausschalten an allen Wochentagen verwendet. Bedienanleitung Funkuhrensystem DCM-77 Seite...
-
Seite 18: Testprogramm Für Den Funktionstest
D asAufleuchten W ird dabeivonspeziellen Daten bestimmt, die nur bei der Endkontrolle mit einem Prüfrechner auszuwerten Sind. NachAblaufdieses Displaytestes erscheint i n derZeitanzeige 0 0:0000undinder Datumsanzeige 010100 in der Anzeige. Die Dezimalpunkteblinken. Der Steuerausgangfür das RelaisWird periodisch ein- und seite Bedlenanleitung Funkuhrensystøm DCM-77... -
Seite 19: Der Zeitzeichensender
DieTrägeramplitu Wird einmal proSekunde aufca.25%fürO, 1bzw. Sekunden abgesenkt. Diese Absenkunge tragen diedigitale Zeitinformation. Eine Absenkung über O, 1 sentspricht einer l ogischen "O", eineAbsenkung v on 0,2 s einerlogischen "1".In der59. Sekunde einerjedenMinute entfällt d iese Bedienanleitung Funkuhronsystøm DCM-77 Seite... -
Seite 20: Codetabelle Für Die Sonderkennungen
Diese Bits enthalten Sonderkennungen und werden nach Bedarf vergeben. Bit 16 Dieses Bit kennzeichnet den Betrieb mit Reserveantenne Ankündigungsbit für Sommer-minterzeitumschaltung Bit 17 Bit 18 Kennung für Sommerzeit MESZ Kennung für Winterzeit MEZ Bit 19 Bit 20 Ankündigung für Schattsekunde Bedienanleitung Funkuhrønsystøm DCM-77 seite... -
Seite 21: Dcm
22 Bedienanleitung Funkuhrensystem DCM-77 Seite 21... - Seite 22 DCF-ZEtT *Ars BC237 Bedlønanleitung Funkuhrensystem DCM-77 Seite...
-
Seite 23: Stichwortverzeichnis
Ausrichten der Antenne Programmierung Bedienelemente Prüfroutine Bedienung Beispiele zum Einstellen der Schaltzeiten Relaiscode Codetabelle Relaisstatus Codierung Datumsanzeige Testprogramm DCF-Takt Wochentagsanzeige DCF-Zeit Zeitanzeige Einbau in das Gehiuse Zeitinformation Einschalten des Systems Zeitzeichensendør DCF-77 Einstellen der Schaltzeiten Funkuhr seite Bedienanleitung Funkuhrensystem DCM-77... -
Seite 24: Vor Den Grashöfen
. GMBH&CO.KG Vor den Grashöfen 1, 3302 Cremlingen/Schandelah...
