Montage

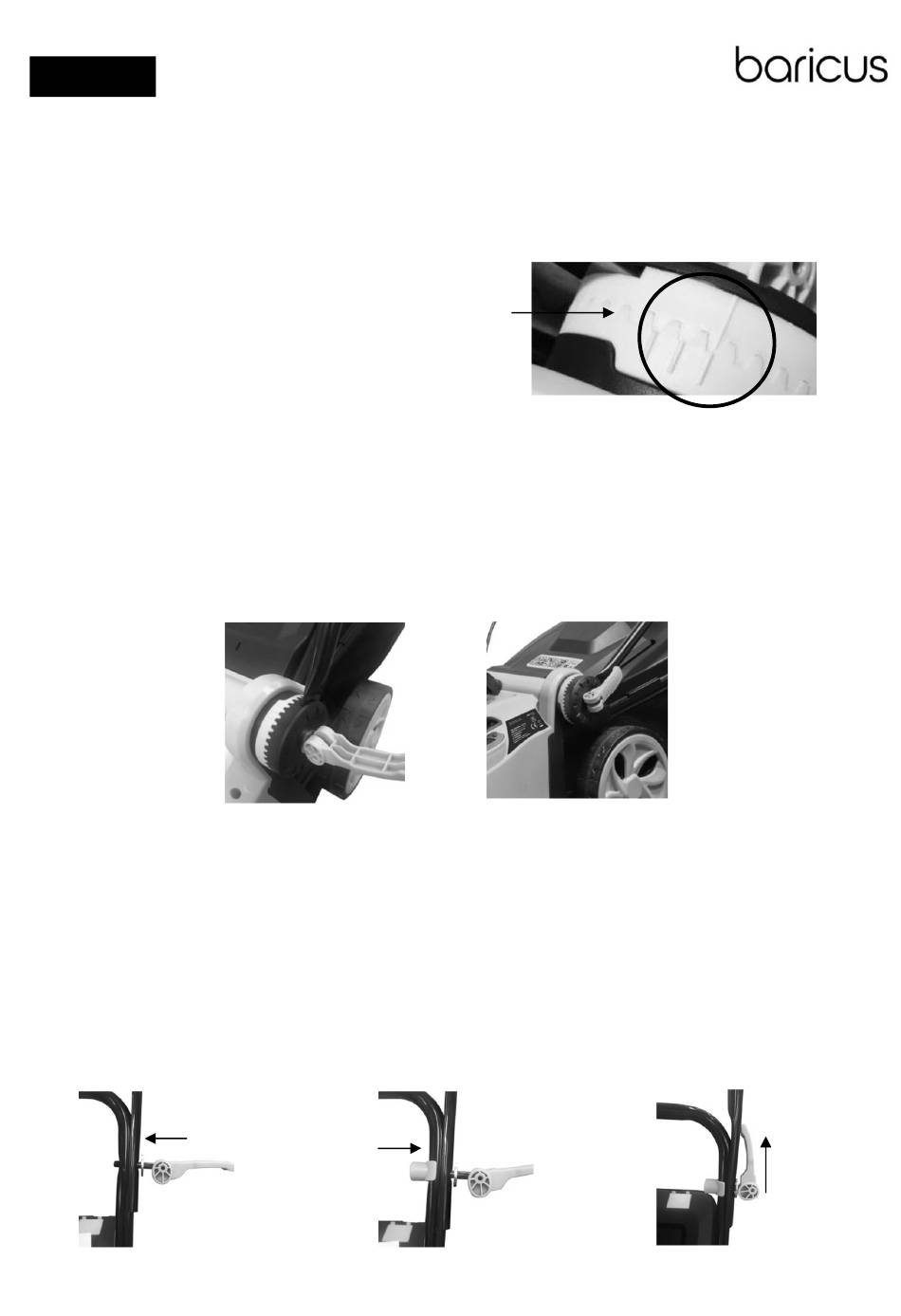

Montage des unteren Gestänges (7)
Stecken Sie das untere Gestänge (7) (auf jeder Seite) des Rasenmähers auf das
dafür vorgesehene Gegenstück der Verzahnung (=Winkeleinstellung der Gestänge
(8)). Achten Sie dabei darauf, dass die Verzahnungen richtig ineinander greifen und
der Strich auf der äußeren Komponente einem der drei Striche auf der inneren
Komponente direkt gegenüberliegt.
Nun muss auf jeder Seite jeweils einer der mitgelieferten Schnellspanner (5)
angebracht werden, um das Gestänge richtig zu befestigen. Hierzu stecken Sie die
Schrauben der Schnellspanner durch eine Beilagscheibe und anschließend in die
dafür vorgesehene Bohrung. Drehen Sie den Schnellspanner im ausgeklappten
Zustand um die eigene Achse, bis die beiden Komponenten fest aufeinandersitzen
und klappen den Schnellspanner ein (dabei darf keine Gewalt angewendet werden!
Der Schnellspanner muss sich noch leicht zuklappen lassen!).
Montage des oberen Gestänges (6)
Sie müssen das obere Gestänge (6) mit dem unteren Gestänge (7) an den dafür
vorgesehenen Löchern ausrichten und positionieren.
Schieben Sie die beiden Befestigungsschrauben (Unterlegscheibe außen) durch und
ziehen Sie diese mit den Schnellspanner (5) an. Achten Sie darauf, dass die
Schrauben exakt in die Bohrung eingesetzt sind.
Der Schnellspanner (5) sollte so angezogen werden, dass dieser noch leicht
geschlossen werden kann (siehe Abbildungen). Niemals mit einem
Schraubenschlüssel oder einem anderen Werkzeug die Schnellspanner befestigen!
