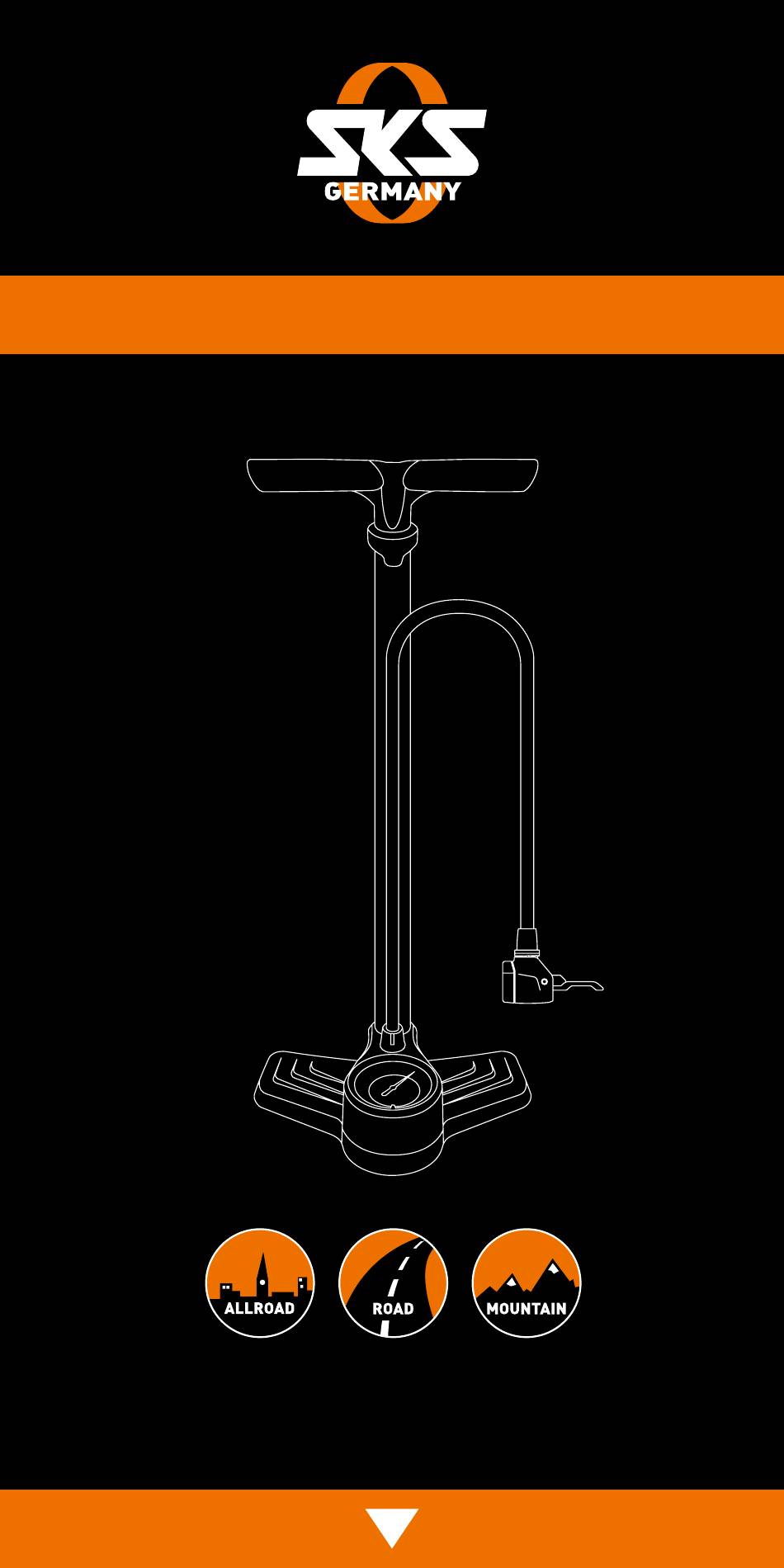

- Seite 1 AIRKOMPRESSOR COMPACT 10.0 Bedienung Made in Germany...
- Seite 2 AIRKOMPRESSOR COMPACT 10.0 › 11160 ONLINE TUTORIAL Ergonomischer Griff Stahlrohr Ventilkopf Präzisions- Manometer Kunststofffuß...
- Seite 3 AIRKOMPRESSOR COMPACT 10.0 › 11160 MV EASY-Ventilkopf ➊ Keine Ventilklemmung Ventil geklemmt ➋ ➊ ➋ AUTO SCLAVERAND DUNLOP SCHRADER PRESTA SCLAVERAND, AUTO, DUNLOP EASY PRESTA, SCHRADER, DUNLOP...
-
Seite 4: Austausch Manometer Standpumpen
AIRKOMPRESSOR COMPACT 10.0 › 11160 Austausch Manometer Standpumpen ONLINE TUTORIAL Überwurfmutter an der Manometerkappe lösen... - Seite 5 AIRKOMPRESSOR COMPACT 10.0 › 11160 Manometerkappe hoch ziehen Manometer an der Unterseite mit Inbus (Größe 10) herausschrauben Inbus 10...
- Seite 6 AIRKOMPRESSOR COMPACT 10.0 › 11160 Neues Manometer in den Manometerhalter stecken Manometer mit max. 2Nm anschrauben...
- Seite 7 AIRKOMPRESSOR COMPACT 10.0 › 11160 Manometerkappe wieder nach unten schieben und mit der Überwurfmutter fixieren...
-
Seite 8: Austausch Gummitopfmanschette
AIRKOMPRESSOR COMPACT 10.0 › 11160 Austausch Gummitopfmanschette Entfernen Sie die zwei Torx Schrauben (T25) des Schlauchhalters. Ziehen Sie mit einem starken Ruck die Kolbenstange aus dem Rohr. Entfernen Sie die alte Topfmanschette. Nutzen Sie hierfür ggf. Wekzeug (z.B. Schraubendreher). - Seite 9 AIRKOMPRESSOR COMPACT 10.0 › 11160 Stülpen Sie die neue Topfmanschette über die Kolbenstange, bis die Manschette in der dafür vorgesehenen Fuge sitzt. ACHTUNG: Auf richtige Seite achten. Gummistopfmanschette fetten, wieder einsetzen und verschrauben.
-
Seite 10: Austausch Rückschlagsystem
AIRKOMPRESSOR COMPACT 10.0 › 11160 Austausch Rückschlagsystem Überwurfmutter an der Manometerkappe lösen. Manometerkappe hoch ziehen. - Seite 11 AIRKOMPRESSOR COMPACT 10.0 › 11160 Manometer an der Unterseite mit Inbus (Größe 10) herausschrauben. Inbus 10 Drehen Sie den Manometerhalter um ca. 45° gegen den Uhrzeigersinn bis ein Widerstand zu spüren ist. Danach ziehen Sie den Manometerhalter heraus. 45˚...
- Seite 12 AIRKOMPRESSOR COMPACT 10.0 › 11160 Tauschen Sie das Rückschlagsystem aus und befolgen Sie die oben genannten Schritte rückwärts. ACHTUNG: Bitte achten Sie darauf, dass das Rückschlagsystem richtig in der dafür vorgesehenen Verankerung sitzt. Sitz der Feder kontrollieren!
-
Seite 13: Austausch Ventildichtungen
AIRKOMPRESSOR COMPACT 10.0 › 11160 Austausch Ventildichtungen Kreuzschrauben entfernen Kappe und Dichtungen entnehmen Neue Dichtungen einsetzen ACHTUNG: Unterschiedliche Dichtungen für Schrader und Presta AUTO SCHRADER SCLAVERAND DUNLOP PRESTA Kappe wieder aufstecken und festschrauben... - Seite 14 Garantiebedingungen sks-germany.com SKS metaplast Scheffer-Klute GmbH Zur Hubertushalle 4 | D-59846 Sundern +49 2933 831-0 service@sks-germany.com...
