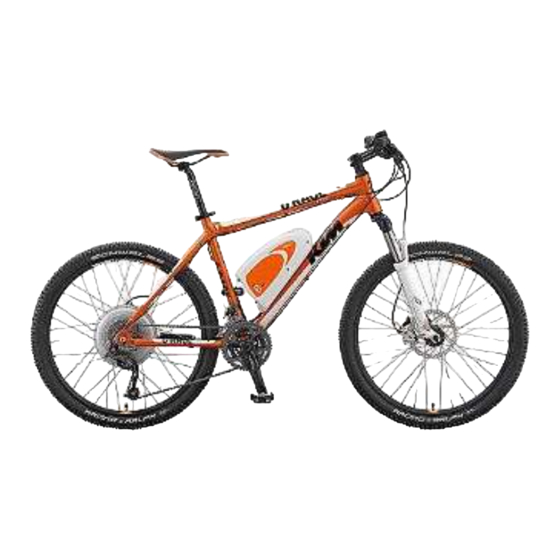

KTM BIon X Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für BIon X:
Inhaltsverzeichnis

Quicklinks

BEDIENUNGS
ANLEITUNG
ANTRIEBSSYSTEME
Deutsch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM BIon X

Inhaltszusammenfassung für KTM BIon X

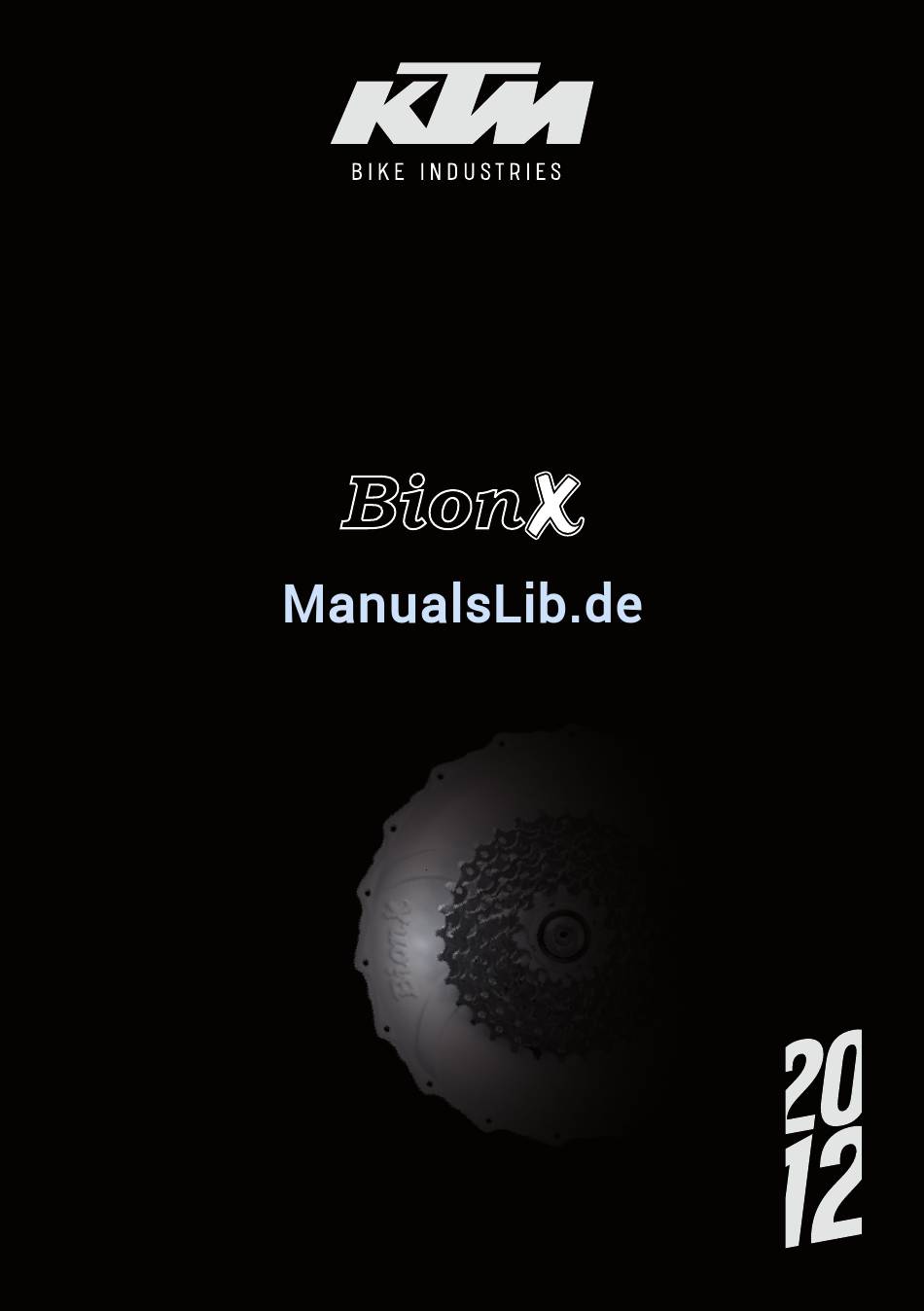

  • Seite 1 BEDIENUNGS ANLEITUNG ANTRIEBSSYSTEME Deutsch...

  • Seite 2: Sicherheit Und Verhalten

    Wir möchten, dass Sie nicht nur dynamisch sondern auch sicher unterwegs sind. Lesen Sie deshalb die folgenden Hinweise aufmerksam durch – selbst wenn Sie ein versierter Fahrrad­ fahrer sind – und machen Sie sich mit Ihrem KTM­Pedelec powered by BionX vor der ersten Fahrt vertraut.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheit und Verhalten Beschreibung des BionX Antriebssystems Komponenten des BionX Antriebssystems Einsetzen bzw. Abnehmen der Bedienkonsole Einsetzen und Abnehmen des Akkus Handhabung und Ladung des Akkus Antriebs­Rekuperationsmodus / Maximale Reichweite / Pedelec­Betrieb Bedienung des BionX Antriebssystems Programmierung der Grundeinstellungen Ausbau und Einbau des Hinterrades Wartung und Pflege Reinigung...

  • Seite 4: Beschreibung Des Bionx Antriebssystems

    Punkten von einem Fahrrad ohne Antriebsunterstützung: SL Motor needed KTM rear reack front brake disc & caliper chain Komponenten des BionX Antriebssystems ktm rr is di erent Batterie Batterie Motor ktm rr is di erent • Lithium Mangan (LiMn), • Lithium Mangan (LiMn), • Gleichstrom-Hinterrad-...

  • Seite 5: Einsetzen Bzw. Abnehmen Der Bedienkonsole

    Bedienkonsole Bremsschalter Netzteil • Abnehmbar • Ausgeführt als Sensor in der • Netzteil zur Ladung des • Beleuchtete LCD Anzeige mit Hydraulikleitung oder am Griff LiMn-Akkus Batterieladestandsanzeige der Bremse. Integriert in die • Eingangsspannung • 4 Unterstützungsstufen Kommunika tionsleitung des 100-240V • 4 Rekuperationsstufen BionX Systems • Ausgangsspannung: 26V • Beleuchtung an/aus...

  • Seite 6: Einsetzen Und Abnehmen Des Akkus

    Einsetzen und Abnehmen des Akkus Einsetzen des Unterrohr Akkus Den Akku vorsichtig auf der Schiene der Dockingstation am Unterrohr aufsetzen In Richtung Stecker gleiten lassen Der Verriegelungshebel bewegt sich selbsttätig zurück, während die Akkubox in Richtung Stecker gleitet Nicht versuchen, die Akkubox mit Hilfe des Verriegelungshebels in den Anschluss zu drücken! Sobald sich der Hebel fast vollständig in der „Geschlossen“-Position befindet, drücken Sie ihn gut an, während Sie gleichzeitig den Schlosszylinder hineindrücken bis dieser mit einem hörbaren >KLICK<...

  • Seite 7: Handhabung Und Ladung Des Akkus

    Einsetzen des Gepäckträger Akku: Stellen Sie sicher, dass sich der Akkuschlüssel nicht im Schloss befindet Den Akku sanft auf der Akkuhalterungsschiene am Gepäckträger aufsetzen Vorsichtig in Richtung Verbindungsanschluss einschieben bis der Akku im Verbindungsanschluss einrastet Den Schlosszylinder hineindrücken, bis Sie ein >CLICK< hören CLICK Abnehmen des Gepäckträger Akku: Schalten Sie das Antriebssystem aus (ohne Abb.)
  • Seite 8 Beschädigungen könnten in Folge auch zu Überhitzung oder Entzündung des Akkus führen. Verbrauchte Akkus gehören nicht in den Hausmüll! Es ist unbedingt zu beachten, dass ein verbrauchter Akku fachgerecht entsorgt werden muss! KTM BionX Akkus können bei KTM Fachhändlern kostenfrei zurückgegeben werden. Ladung des Akku: WARNUNG Verwenden Sie zum Laden Ihres BionX Akkus ausschließlich das dafür vorgesehene, mit...

  • Seite 9: Ladezustand Akku Überprüfen

    Netzteil Das mitgelieferte Netzteil ist für die Spannungsbereiche 110-115V bzw. 220-230V geeignet. Ein Umstellen auf diese Spannungsbereiche ist nicht notwendig, dies wird vom Netzteil selbständig erkannt. Ladevorgang LED-Ring orange = Ladevorgang LED-Ring grün = vollständig geladen • Schließen Sie das Netzteil mit dem runden Ladestecker an den Akku an – das System kann dabei ein- oder ausgeschaltet sein • Stecken Sie den Netzstecker des Netzteils in die Steckdose • Der LED-Ring am Akku (um die Ladesteckerbuchse) leuchtet entsprechend dem aktuellen Ladezustand...

  • Seite 10: Antriebs-Rekuperationsmodus / Maximale Reichweite / Pedelec-Betrieb

    Antriebs-Rekuperationsmodus / Maximale Reichweite / Pedelec-Betrieb Das Antriebssystem arbeitet in vier Unterstützungsstufen und einem zusätzlichen Mountainmode im Antriebsmodus und vier Ladestufen im Rekuperations- bzw. Generatormodus. Im Antriebsmodus werden Sie durch einen Elektromotor unterstützt, der das Hinterrad beim Pedalieren antreibt - dies geschieht automatisch.

  • Seite 11: Bedienung Des Bionx Antriebssystems

    Bedienung des BionX Antriebssystems -Taste -Modus -Taste 7. Geschwindigkeit -Taste 8. Tageskilometer/Gesamtkilometer/Fahrzeit/ -Taste Durchschnittsgeschwindigkeit/Uhrzeit Ladeanzeige 9. Antriebs- (A) bzw. Generator-Stufe (G) System einschalten oder kurz drücken. Der Akku piepst 4x und das System führt einen Selbst-Check durch, zu erkennen am „Countdown“ der Geschwindigkeits-Anzeige. Das System befindet sich nach dem Start immer im Unter stützungsmodus 2.
  • Seite 12 Display­ und Fahrradbeleuchtung einschalten -Taste 4 Sekunden gedrückt halten – Display- hintergrund- und Fahrradbeleuchtung (modellabhän- gig) sind eingeschaltet. Beleuchtung ausschalten Erneut 4 Sekunden die -Taste gedrückt halten. Auswahl der Display­Funktionen -Taste kurz drücken, um zwischen folgenden Funktionen zu wechseln: Tageskilometer DIST Gesamtkilometer Fahrzeit...

  • Seite 13: Programmierung Der Grundeinstellungen

    Programmierung der Grundeinstellungen Alle Grundeinstellungen für Ihr BionX System sind optimal gewählt. Sollten Sie jedoch zum Beispiel im Servicefall den Reifen wechseln, können Sie zur Sicherstellung der genauen Funktion Ihres Tachos den Lauf- radumfang neu eintippen. Weiters können Sie die Einheit für die Geschwindigkeitsanzeige, die Stärke der Rückladung bei Auslösung einer der beiden Bremshebel und die Anordnung der Tasten umstellen.

  • Seite 14: Ausbau Und Einbau Des Hinterrades

    Ausbau und Einbau des Hinterrades Den Aus- bzw. Einbau des Hinterrades überlassen Sie am besten dem Fachhändler. Müssen Sie dies dennoch selbst durchführen, befolgen Sie bitte folgende Anweisungen:- WARNUNG Schalten Sie immer das Antriebssystem aus, bevor die Kabelverbindung zum Motor ein­...

  • Seite 15: Wartung Und Pflege

    Einbau des Hinterrades • Führen Sie die Hinterradachse in die beiden Ausfallenden ein und beachten Sie, dass die Bremsscheibe zwischen den Bremsbelägen eingefädelt werden muss • Stellen Sie dabei auch sicher, dass die Abflachung links an der Hinterachse so ausgerichtet ist, dass sie ins linke Ausfallende passt • alle Modelle außer eLycan: fädeln Sie das Kabel vom Motor RICHTIG in das Ausfallende ein (Abb.9/10) • Bauen Sie das Hinterrad so ein, dass die Achse auf beiden Seiten bis zum Anschlag in den Ausfallenden...

  • Seite 16: Reinigung

    Reinigung ACHTUNG Verwenden Sie zur Reinigung des Antriebssystems niemals einen Hochdruckreiniger. Der starke Wasserstrahl könnte die elektrischen Komponenten des Antriebssystems beschädigen! Wir empfehlen zur Reinigung des Fahrrades einen weichen Schwamm oder eine weiche Bürste. Um die Dockingstation zu reinigen, verwenden Sie ein feuchtes Tuch. Arbeiten Sie grundsätzlich mit wenig Wasser und halten Sie Wasser von den elektrischen Kontakten fern.

  • Seite 17: Fehlersuche Und Fehlerbehebung

    Überlassen Sie alle Reparaturen am Antriebssystem Ihrem dafür ausgebildeten Fach- händler. Sämtliche Original Ersatzteile für Ihr Pedelec können über Ihren Fachhändler bei BionX bezogen werden. Sollten Sie Ersatzschlüssel für das Akkuschloss benötigen, wenden Sie sich bitte ebenfalls an Ihren Fachhändler – notieren Sie sich deshalb für diesen Fall die Schlüsselnummer.

  • Seite 18: Information Zu Gewährleistung Und Garantie

    Information zu Gewährleistung und Garantie 1. BionX leistet zwei Jahre Garantie für das/die von ihr gelieferte(n) BionX Antriebssystem(e) im Rahmen der nachstehenden Bedingungen. 2. Die Garantie bezieht sich ausschließlich auf das von BionX gelieferte Antriebssystem, nicht aber auf die restlichen Fahrradkomponenten des jeweiligen Fahrradherstellers. 3.
  • Seite 19 10. Die zweijährige Garantielaufzeit beginnt mit dem Zeitpunkt des Kaufs. Ein Garantiefall ist unverzüglich zu melden. Kein Garantiefall besteht ohne Berücksichtigung weiterer Gründe für Schäden bei: a) Äußere Einwirkungen, wie insbesondere Steinschlag, Kollision, Unfälle oder sonstige unmittelbar von außen, mittels mechanischer Gewalt, einwirkende Ereignisse. b) Mut- oder böswillige Handlungen, wie insbesondere Diebstahl und Raub oder Elementarereignisse bzw.
  • Seite 20 BEDIENUNGSANLEITUNG BIONX ANTRIEBSSYSTEME Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. Stand: Herbst 2011 ART.NR.: 00012000010 KTM FAHRRAD GMBH Harlochner Straße 13 5230 Mattighofen Austria...
