JONSBO MX400 Bedienungsanleitung

O NSBO
For real needs

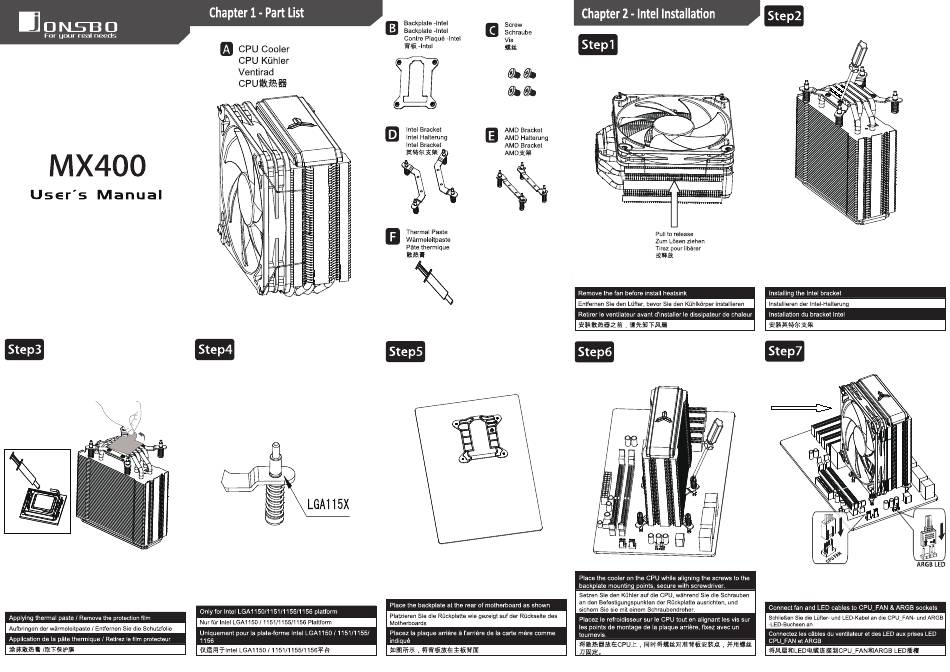

MX400
User's Manual
Step3
Applying thermal paste / Remove the protection film
Aufbringen der wärmeleitpaste / Entfernen Sie die Schutzfolie
Application de la pate thermique / Retirez le film protecteur
Chapter 1- PartList
CPU Cooler
CPU Kühler
Ventirad
Step4
LGAI 15X
only for Intel LGAI 150/1151/1155/1156 platform
Nur für Intel LGAI 150 / 1151/1155/1156 Platform
Uniquement pour Ia plate-forme Intel LGAI 150 / 1151/1155/
1156
LGAI 150 / 1151/1155/1156*å
Backplate -Intel
Screw
Backplate -Intel
Schraube
Contre Plaqué -Intel
Vis
-Intel
Intel Bracket AMD Bracket
Intel Halterung AMD Halterung
Intel Bracket AMD Bracket
Thermal Paste
Wärmeleitpaste
Päte thermique
Step5
Place the backplate at the rear of motherboard as shown
Platzieren Sie die Rückplatte wie gezeigt auf der Rückseite des
Motherboards
Placez a plaque arriére å l'arriére de la carte mere comme
indiqué
Chapter2 - Intel Installation
Stepl
Pull to release
Zum Lösen ziehen
Tirez pour Iibérer
Remove the fan before install heatsink
Entfernen Sie den Lüfter, bevor Sie den Kühlkörper installieren
Retirer le ventilateur avant d'installer le dissipateur de chaleur
Step6
Place the cooler on the CPU while aligning the screws to the
backplate mounting points, secure with screwdriver.
Setzen Sie den Kühler auf die CPU, während Sie die Schrauben
an den Befestigungspunkten der Rückplatte ausrichten, und
sichern Sie sie mit einem Schraubendreher.
Placez le refroidisseur sur le CPU tout en alignant les vis sur
les points de montage de la plaque arriére, fixez avec un
tournevis.
Step2
Installing the Intel bracket
Installieren der Intel-Halterung
Installation du bracket Intel
Step7
Mounting the fan to the heatsink
Mounting the fan to the heatsink
Montage des Lüfters am Kühlkörper
Montage des Lüfters am Kühlkörper
Montage du ventilateur sur le
Montage du ventilateur sur Ie
dissipateur thermique
dissipateur thermique
将风扇安装在散热器上
ARGB LED
Connect fan and LED cables to CPU FAN & ARGB sockets
Schließen Sie die Lüfter- und LED-Kabel an die CPU FAN- und ARGB
-LED-Buchsen an
Connectez les cåbles du ventilateur et des LED aux prises LED
CPU FAN et ARGB
