Inhaltszusammenfassung für xoop LED EL100

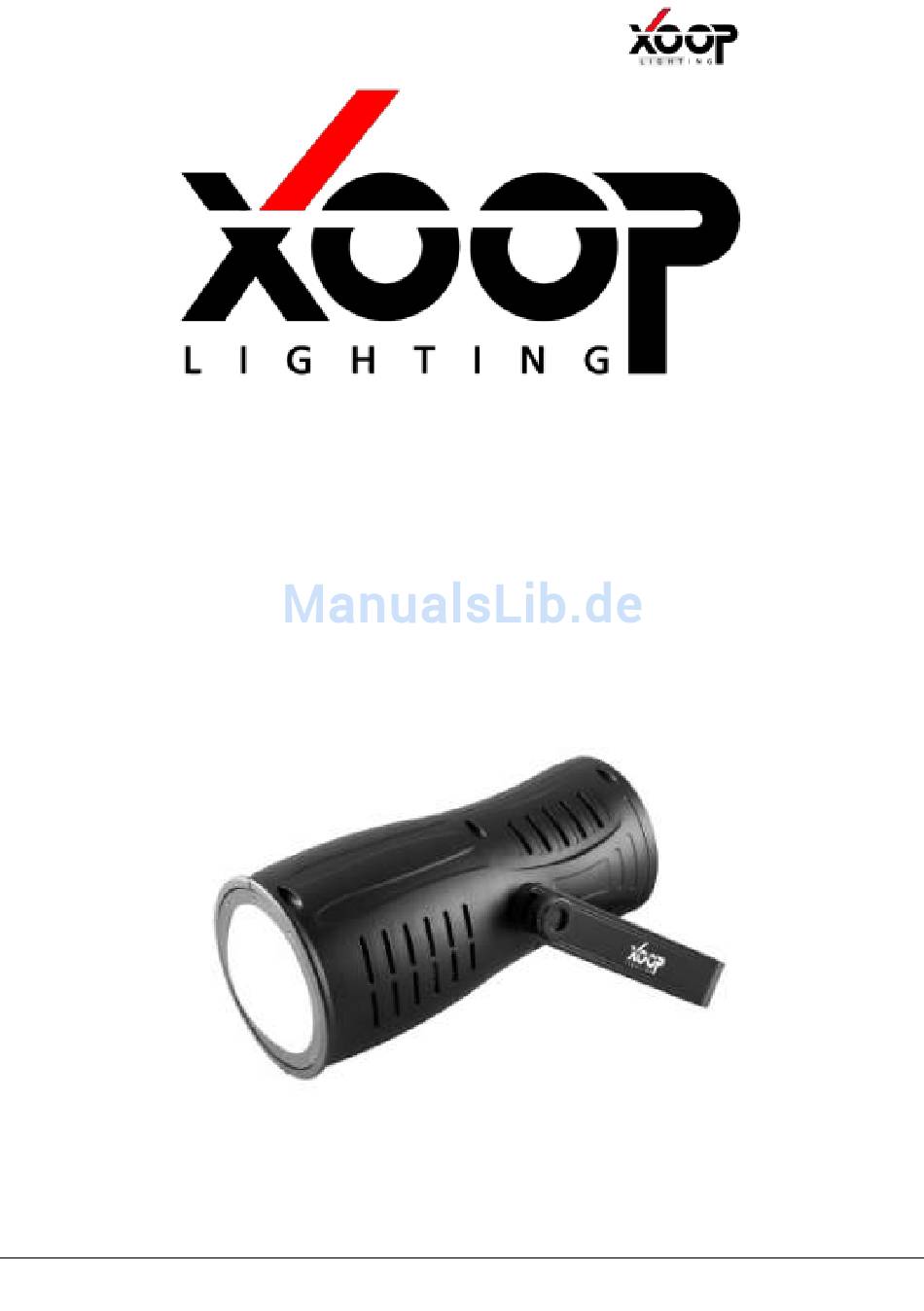

- Seite 1 LED EL100 LED EL100 Inbetriebnahme & Anleitung User Manual & Datasheet 1 / 16...
- Seite 2 LED EL100 Deutsch : Seite 3 - 9 English : Page 10 - 16 2 / 16...
- Seite 3 LED EL100 DEUTSCH Vorwort Herzlichen Dank, dass Sie sich für dieses Produkt der Marke XOOP entschieden haben. Der EL100 LED Strahler bietet bei frei einstellbarer Farbtemperatur und Helligkeit im Bereich 3200 - 5600K die optimale Lösung um bei der Ausleuchtung flexibel agieren zu können.
-
Seite 4: Sicherheitsinformationen
Lieferung Vor der ersten Inbetriebnahme und direkt nach Erhalt der Ware prüfen Sie bitte die Lieferung auf Transportschäden und Vollständigkeit. Der Lieferumfang enthält: XOOP LED EL 100 Strahler Power Input Kabel Sicherheitsinformationen Stellen Sie sicher, dass das Gerät keine Beschädigungen aufweist. - Seite 5 LED EL100 Technische Daten Anschlusswerte: 100-240V, 50/60 Hz // 200 Watt Abmessung: 320x275x235mm (Bügel hängend) Gewicht: 4,1 kg Schutzklasse: Stecker IP 44 Umgebungstemperatur: -30°C / +50°C Anschluss: Schutzkontaktstecker (CEE 7/7; Typ F/E) DMX 512 In / Out; XLR 3 Pol.
-
Seite 6: Montage
LED EL100 Inbetriebnahme Montage Bei hängender Montage benutzen Sie passendes (auf das Gewicht abgestimmte) Verbindungsmaterial, das der Bohrungen im Bügel befestigt wird. Verwenden Sie bei dieser Montage bitte zusätzlich ein passend dimensioniertes Sicherheitsseil. Bitte beachten Sie den Abstand von mindestens 0,4m zu leicht entflammbaren Materialien (Deko, etc.). -
Seite 7: Bedienung
LED EL100 Bedienung Mithilfe des Displays(A) und der vier Steuerungstasten (B-E) lassen sich Betriebsmodi, DMX Adresse und Farbmischung einstellen: Zur Auswahl des Betriebsmodus drücken Sie die „Menu“ Taste (B) Zur Einstellung der DMX Adresse bzw. der Farb- mischung betätigen Sie die Tasten „Up / Down“ (C/D) ... - Seite 8 LED EL100 Menü Display Funktion Einstellung 001 – 512 (DMX Adresse) Einstellung über ADDR DMX Adressierung „UP“ (Taste C) und „DOWN“ (D) CHAN DMX Modus 02/03/04 CH über „Up“ und „Down“ AUTO Preset Mode „Auto“ 001-004 Shows über „Up“ und „Down”...
- Seite 9 LED EL100 Vielen Dank für Ihren Kauf XOOP Vertrieb: H.O.F. Alutec Metallverarbeitungs GmbH & Co. KG Brookstraße 8 D - 49497 Mettingen +49 (0) 5452 97 33 10 sales@h-of.de www.h-of.de 9 / 16...
- Seite 10 LED EL100 ENGLISH Preamble Thank you for purchasing Xoop Lighting. The EL100 offers a manual adjustable color temperature and brightness between 3200-5600K. The optimal solution that makes you very flexible in illumination. All products that leave our house are tested, packed and shipped with best care.
-
Seite 11: Safety Information
Delivery Please check the delivery for transport damage and completeness before first use and immediately after receipt of the goods. This box should contain: XOOP LED EL100 Power Input cable Safety information Make sure the device is not damaged ... -
Seite 12: Technical Specifications
LED EL100 Technical Specifications Power rating: 100-240V, 50/60 Hz // 200 Watt Dimensions: 320x275x235mm (hanging on the bracket) Weight: 4,1 kg Protection class: IP 44 (connector) Ambient temperature: -30°C / +50°C Connection: Earthing pin-plug (CEE 7/7; Type F/E) DMX 512 In / Out; XLR 3 Pol. - Seite 13 LED EL100 Mode to employ Mounting For hanging installations use suitable fasteners (tailored to the weight) who can be fastened to one of the holes in the bracket. Also always use a suitable safety rope. Please note the distance of at least 0,4m to flammable materials.
- Seite 14 LED EL100 Control By using the display(A) and the four control buttons (B-E), you can set the DMX address and color mixing modes. For selection of the operating mode press the "menu" button (B) For adjusting the DMX address or the color mixture, press the "Up / Down"...
- Seite 15 LED EL100 Menu Display Function Preference 001 – 512 (DMX Adress) Setting by „UP“ ADDR DMX Adressing (Button C) and „DOWN“ (D) CHAN DMX Mode 02/03/04 CH by „Up“ and „Down“ AUTO Preset Mode „Auto“ 001-004 Shows by „Up“ and „Down”...
- Seite 16 LED EL100 Thank you for purchasing XOOP distributor: H.O.F. Alutec Metallverarbeitungs GmbH & Co. KG Brookstraße 8 D - 49497 Mettingen +49 (0) 5452 97 33 10 sales@h-of.de www.h-of.de 16 / 16...
