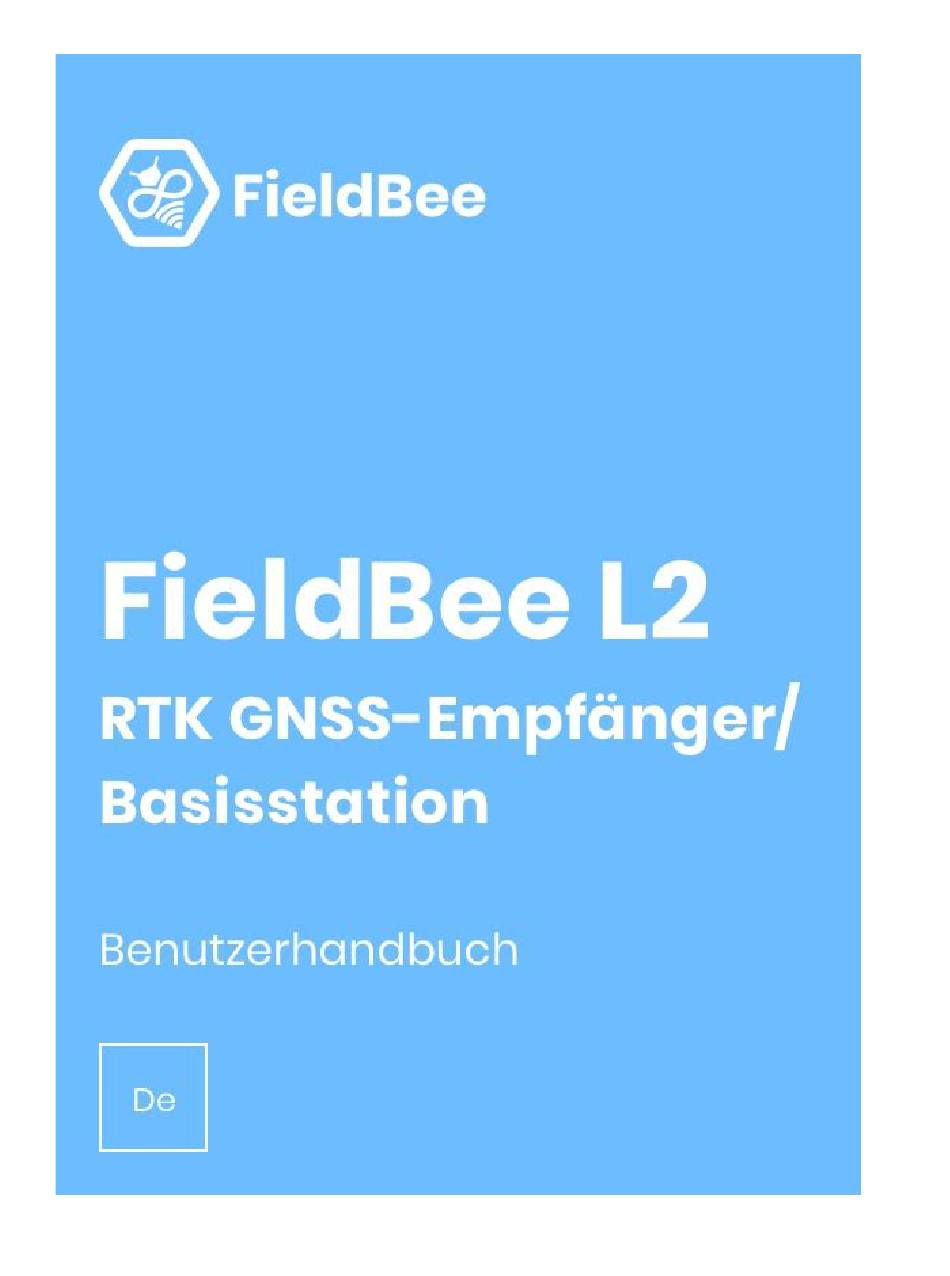

FieldBee L2 Benutzerhandbuch

Rtk gnss-empfänger/basisstation
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis


15. November 2020
Version 2.0
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FieldBee L2

  • Seite 1     15. November 2020 Version 2.0...

  • Seite 2: Vor Der Verwendung

    FieldBee L2 Benutzerhandbuch v.2.0 1. Vor der Verwendung   1.1. Inhalt der Box  RTK GNSS L2-Empfänger/Basisstation; Benutzerhandbuch; Funkantenne; Stromkabel; Ladegerät; Zubehör (optional) 1.2.Erforderliche Apps   Hinweis: ​ V erwenden Sie ein Tablet oder Smartphone mit Android Version 8 oder höher...
  • Seite 3 Um Parameter und Arbeitsmodi Ihrer Empfänger-/Basisstation zu ändern, benötigen Sie die ​ F ieldBee ToolBox-Anwendung Verwenden Sie für Navigation und Feldmanagement die FieldBee-Traktor-GPS-Anwendung Hinweis: ​ D ie Stabilität der Internetverbindung über WLAN wirkt sich direkt auf die Qualität des RTK-Signals...
  • Seite 4 Vor der Verwendung 1.1. Im Inneren der Box 1.2. Erforderliche Apps Einführung 2.1. Handbuch-Übersicht 2.2. Beschreibung der Schaltflächen 2.3. Status-LED-Modi 2.4. Beschreibung des Hauptbildschirms der FieldBee Toolbox-App Einbau 3.1. L2 Empfänger 3.2. L2-Basisstation 3.3. Empfänger/Basisstation einschalten Schnelleinstieg Typische Szenarien 5.1. Dienst-Modus 5.2.
  • Seite 5 FieldBee L2 Benutzerhandbuch v.2.0 1.3.Status-LED-Modi  1.3.1.0,5Hz (langsames Blinken) (1 Sekunde blinkt die Lampe/Leuchte(AN), 1 Sekunde blinkt die Lampe/Leuchte nicht (AUS)) - ​ n ormaler Betriebsmodus​ . 1.3.2.5Hz (schnelles Blinken) (blinkt 5 Mal pro Sekunde) - ​ S ervicemodus​ . Der Empfänger erstellt einen WLAN-Zugangspunkt mit dem Namen im Format FieldBee_XXXXXXXX_R (wobei XXXXXXXXXX die Geräte-ID ist, die Zahlen und...

  • Seite 6: Beschreibung Des Hauptbildschirms Der Fieldbee Toolbox-App

    FieldBee L2 Benutzerhandbuch v.2.0 1.4.Beschreibung des Hauptbildschirms der FieldBee  Toolbox-App       1.4.1. Akkuladestand - zeigt den aktuellen Ladezustand des Akkus an   Symbol Definition FEHLER Es gibt keine Informationen zum Akku (wenden Sie sich an den Support, um Hilfe zu erhalten) Der Akku wird geladen.

  • Seite 7: Genauigkeit Der Aktuellen Position

    FieldBee L2 Benutzerhandbuch v.2.0 1.1.2.Satelliten - zeigt die Anzahl der Satelliten an, die das Gerät zur Bestimmung seiner Position verwenden kann   Symbol Definition 10 und mehr Satelliten Diese Zahl ist ausreichend, um eine cm-Genauigkeit zu erhalten. 6-9 Satelliten Das reicht nicht aus, um RTK zu erhalten, aber FRTK ist erreichbar 0-5 Satelliten Geringe Anzahl von Satelliten.

  • Seite 8: Ntrip - Zeigt Den Status Der Verbindung Zum Ntrip-Netzwerk

    FieldBee L2 Benutzerhandbuch v.2.0 1.1.5.NTRIP - zeigt den Status der Verbindung zum NTRIP-Netzwerk ​ Hinweis: N ur im WLAN-Korrekturmodus verfügbar!   Symbol Definition AKTIV Empfänger/Basisstation ist gemäß den NTRIP-Einstellungen mit dem NTRIP-Netzwerk verbunden und erhält Korrektursignal Empfänger/Basisstation ist gemäß den NTRIP-Einstellungen gerade mit dem NTRIP-Netzwerk verbunden, erhält aber kein Korrektursignal...

  • Seite 9: Einbau

    Einbau  3.1.L2 Empfänger  3.1.1.L2-Empfänger auf dem Dach des Traktors montieren; Anmerkungen: Verwenden Sie die Metallplatte (siehe fieldbee.com/products), wenn Ihr Traktor ein Kunststoffdach hat! Wir empfehlen Ihnen, ​ e inen 3G/4G WLAN-Router mit einer Sim-Karte in der Kabine ​ verwenden​ .
  • Seite 10 Wichtig: Stellen Sie sicher, dass das Signal durch nichts gestört wird! Sichern Sie die FieldBee-Basisstation an der flachen Metalloberfläche oder Masthalterung mit dem 1/4-20 UNC-Gewinde (wird auch bei den meisten Fotokameras für Verbraucher verwendet). Sie können eine Metallplatte aus unserem Online-Shop verwenden.

  • Seite 11: Empfänger/Basisstation Einschalten

    Die "Status-LED" beginnt mit einer Frequenz von 0,5 Hz zu blinken (Lampe blinkt 1 Sekunde (AN), 1 Sekunde blinkt sie nicht (AUS)) Die FieldBee L2 RTK GNSS-Basisstation überträgt das Korrektursignal an den FieldBee GNSS L2 RTK-Empfänger über WLAN oder Funk (optional) mit den folgenden Radien: 20+ km über WLAN;...

  • Seite 12: Schnelleinstieg

    önnen den Hotspot auf Ihrem Telefon stören, wenn Sie viele Anrufe über 3G/4G WLAN-Route erhalten. Installieren Sie in der Kabine einen 3G/4G WLAN-Router mit einer Sim-Karte; 1.3. Öffnen Sie die FieldBee Toolbox Android-App 1.2. Drücken Sie Zulassen, um auf den Standort Ihres Geräts zuzugreifen. (nur beim ersten Start der App)
  • Seite 13 1.4. Wählen Sie Ihren Empfänger/Basisstation aus der Liste der verfügbaren Geräte Hinweis: ​ S ie können die Seriennummer Ihres L2-Empfängers/Basisstation auf dem Aufkleber auf der Verpackung des Produkts oder auf der Unterseite des Produkts sehen. 1.7. Überprüfen Sie den Status auf dem Hauptbildschirm.
  • Seite 14 Service-Modus. Es wird im normalen Modus betrieben. Nach 10 Sekunden wechselt die Blinkfrequenz von "schnell" zu "langsam". Um Ihr Telefon mit dem FieldBee WLAN-Netzwerk zu verbinden, können Sie die folgenden Schritte durchführen: 1.1.4.Öffnen Sie die FieldBee ToolBox-Anwendung. 1.1.5.Wählen Sie "Ich habe ein L2-Gerät".
  • Seite 15 Sie ​ F ieldBee_XXXXXXXX_R (wobei XXXXXXXXXX die Seriennummer Ihres Empfängers ist). 1.1.8.Wenn Sie die FieldBee ToolBox-Anwendung erneut öffnen, sehen Sie den Empfänger in der Liste, drücken Sie darauf Wenn das Gerät nicht in der Liste vorhanden ist, müssen Sie die Suche aktualisieren (runde Pfeil-Schaltfläche)
  • Seite 16 1.2.4.Drücken Sie die Genauigkeitstaste (Bild 5.1)   Bild 5.1 Genauigkeitstaste  1.2.5.Drücken Sie die ​ G erät verbinden + ​ T aste, drücken Sie dann L2 und wählen Sie Ihr Gerät aus der Liste aus 1.2.6.Nach einigen Sekunden sehen Sie die von Ihrem Gerät gelieferte Genauigkeit.

  • Seite 17: Empfänger Mit Ntrip-Provider

    Anmerkungen: Wenn Sie Ihren NTRIP-Provider nicht in der Liste sehen, versuchen Sie, ihn selbst zu finden; Wenn Sie in Ihrer Region keinen NTRIP-Anbieter haben, können Sie eine FieldBee RTK-GNSS-Basisstation kaufen, eine hohe Genauigkeit erhalten und Ihr Signal mit Ihrem Nachbarn teilen;...

  • Seite 18: Fieldbee L2-Basisstation Mit L2-Empfänger

    FieldBee L2 Benutzerhandbuch v.2.0 1.4.FieldBee L2-Basisstation mit L2-Empfänger  1.4.1.Finden Sie einen geeigneten Platz für die Basisstation: mit einer ebenen Oberfläche, über dem Boden und unter freiem Himmel; (siehe ​ I nstallation -> L2-Empfänger und L2-Basisstation) 1.4.2.Gehen Sie zu ​ S chnellstart ​...
  • Seite 19 FieldBee L2 Benutzerhandbuch v.2.0 1.4.6.Gehen Sie zu ​ S chnellstart ​ u nd führen Sie alle Schritte für den Empfänger aus 1.4.7.Korrekturmodus-Parameter per WLAN oder Funk einstellen 5.4.8 überspringen. - – 5.4.13. Für Funk-Modus 1.4.8.Gehen Sie zu den Basis-Parametern und scannen Sie den QR-Code aus der Basis-Box oder geben Sie die Seriennummer der Basis ein 1.4.9.Drücken Sie die Taste SPEICHERN...

  • Seite 20: Drücken Sie N Eustarten , Um Parameter Anzuwenden

    NTRIP-Provider registrieren"​ ) , und drücken Sie ​ S PEICHERN​ ; 6.1.3.Drücken Sie ​ N EUSTARTEN​ , um Parameter anzuwenden; 6.1.4.Warten Sie in der FieldBee Toolbox-App, bis sich ​ d er NTRIP-Status ​ v on ​ F ehler zu OK/Aktiv ​ g eändert hat;...
  • Seite 21 FieldBee L2 Benutzerhandbuch v.2.0 6.1.5.Öffnen Sie die FieldBee-Traktor-Navigationsanwendung und beginnen Sie Ihre Arbeit mit hoher Präzision. Ihre Genauigkeit sollte sich auf FRTK/RTK ändern. 1.1. WLAN  Wichtig! ​ D as WLAN darf nur auf 2,4 GHz laufen; 1.1.1.Gehen Sie zu ​...

  • Seite 22: Öffnen Sie W Lan-Parameter

    FieldBee L2 Benutzerhandbuch v.2.0 1.1.2.Öffnen Sie ​ W LAN-Parameter 1.1.3.Geben WLAN-Zugangsdaten Ihres WLAN-Hotspots oder 3G/4G WLAN-Routers ein: Geben Ihren Netzwerknamen “WLAN-SSID" (Hotspot/Routername) ​ e in oder wählen Sie ihn aus der Liste der verfügbaren WLAN-Netzwerke aus, wenn Ihr Router bereits WLAN liefert;...
  • Seite 23   Modus Definition WLAN-Mo So erhalten Sie die Korrektur vom NTRIP-Netzwerk (lokale NTRIP- oder FieldBee-Basisstation) Wenn es keine Möglichkeit gibt, vor Ort mit dem Internet zu arbeiten, benötigen Sie zusätzliche Funk-Mod Ausrüstung wie die FieldBee L2-Basisstation, die im Funkmodus arbeitet.

  • Seite 24: Basisstationsmodi (Ubx) Nur Für Basisstation

    FieldBee L2 Benutzerhandbuch v.2.0 1.4. Basisstationsmodi (UBX) Nur für Basisstation  1.1.5.Gehen Sie zu ​ S chnellstart ​ u nd führen Sie alle Schritte für Ihre Basisstation aus 1.1.6.Öffnen Sie die UBX-Parameter Tabelle 6.2 RTK-Basisstationsmodi  Modus Bild Definition Untersuc Bild 6.4.1 Jedes Mal, wenn Sie die Basisstation neu starten, erhalten Sie eine neue Position für den hung gleichen Geopunkt.
  • Seite 25 FieldBee L2 Benutzerhandbuch v.2.0 Bild 6.4.1 Untersuchungs-Modus  Bild 6.4.2 Feste Position (relativ)  Bild 6.4.3 Feste Position (absolut) ...
  • Seite 26 FieldBee L2 Benutzerhandbuch v.2.0 Detaillierte Informationen über die Unterschiede zwischen diesen Modi finden Sie auf unserer Website ​ h ttps://www.fieldbee.com/blog/rtk-modes-for-farm-gps-system/ Untersuchungs-Modus Standardeinstellungen für diesen Modus sind: VIN-Mindestdauer der Untersuchung = 60 Sekunden Vermessungs-VIN-Genauigkeitsgrenze = 50000 mm Fest a) Fester Modus. Dieser Modus wird verwendet, wenn Sie Ihre Position während der Untersuchung definiert und danach die...

  • Seite 27: Basisstation (Nur Für Empfänger)

    FieldBee L2 Benutzerhandbuch v.2.0 1.5.Basisstation (nur für Empfänger)  1.5.1.Gehen Sie zu ​ S chnellstart ​ u nd schließen Sie alle Schritte ab 1.5.2.Öffnen Sie die ​ B asis-Parameter 1.5.3.Wählen Sie das Symbol "Scannen" und scannen Sie den QR-Code, der unten an Ihrer Basisstation angebracht ist.

  • Seite 28: Upgrade Der Fieldbee-Anwendung Zur Premium-Version

    Upgrade der FieldBee-Anwendung zur Premium-Version  ​ Hinweis: I hr Tablett/Telefon muss mit dem Internet verbunden sein (nicht mit dem FieldBee WiFi-Netzwerk) Um Ihre FieldBee Traktor-Navigationsanwendung auf die Premium-Version zu upgraden, folgen Sie bitte den folgenden Schritten: Gehen Sie zum ​ M enü ​ i nnerhalb der App;...
  • Seite 29   7.1.Firmware-Aktualisierung   Hinweis: ​ I hr Tablett/Telefon muss mit dem Internet verbunden sein (nicht mit dem FieldBee WiFi-Netzwerk) 7.1.1.Gehen Sie zu ​ S chnellstart ​ u nd schließen Sie alle Schritte ab 7.1.2.Öffnen Sie ​ d as Drei-Punkte-Menü ​ i n der oberen rechten Ecke 7.1.3.Wählen Sie ​...
  • Seite 30 Wenn Sie keine Satelliten für die Basisstation sehen, liegt das Problem möglicherweise an der falschen Positionsdefinition im Vermessungsmodus oder an einer ungültigen festen Position 1.7. Wenn die Qualität nicht FRTK/RTK anzeigt - führen Sie die folgenden Einstellungen in der L2 ToolBox-Anwendung durch: Öffnen Sie die Basisparameter innerhalb der L2 ToolBox-Anwendung;...

  • Seite 31: Spezifikationen

    FieldBee L2 Benutzerhandbuch v.2.0 9. Spezifikationen   VORTEILE ● Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou; ● Multi-Band-RTK mit schneller Konvergenzzeit und zuverlässiger Leistung; ● Drahtlose Schnittstellen: WLAN und Funk; ● RS232-Schnittstelle; ● Regelmäßige Firmware-Aktualisierungen. GNSS ● Trägerphasen RTK-Verarbeitung; ●...

  • Seite 32: Kontakte Zur Unterstützung

    B ei einer Entfernung von ​ m ehr als 20 km ​ Hinweis: v on der Basisstation kann die Genauigkeit des Systems abnehmen. 10.Kontakte zur Unterstützung  Wenn Sie Probleme mit Ihrem L2-Empfänger oder Ihrer Basisstation haben, wenden Sie sich bitte an unseren Support: E-Mail: ​ s upport@fieldbee.com...
  • Seite 33 FieldBee L2 Benutzerhandbuch v.2.0 WhatsApp: ​ + 38 050 224 87 22        ...
