Uni EPVA Installations-, Betriebs- Und Wartungsanleitung
Inhaltszusammenfassung für Uni EPVA

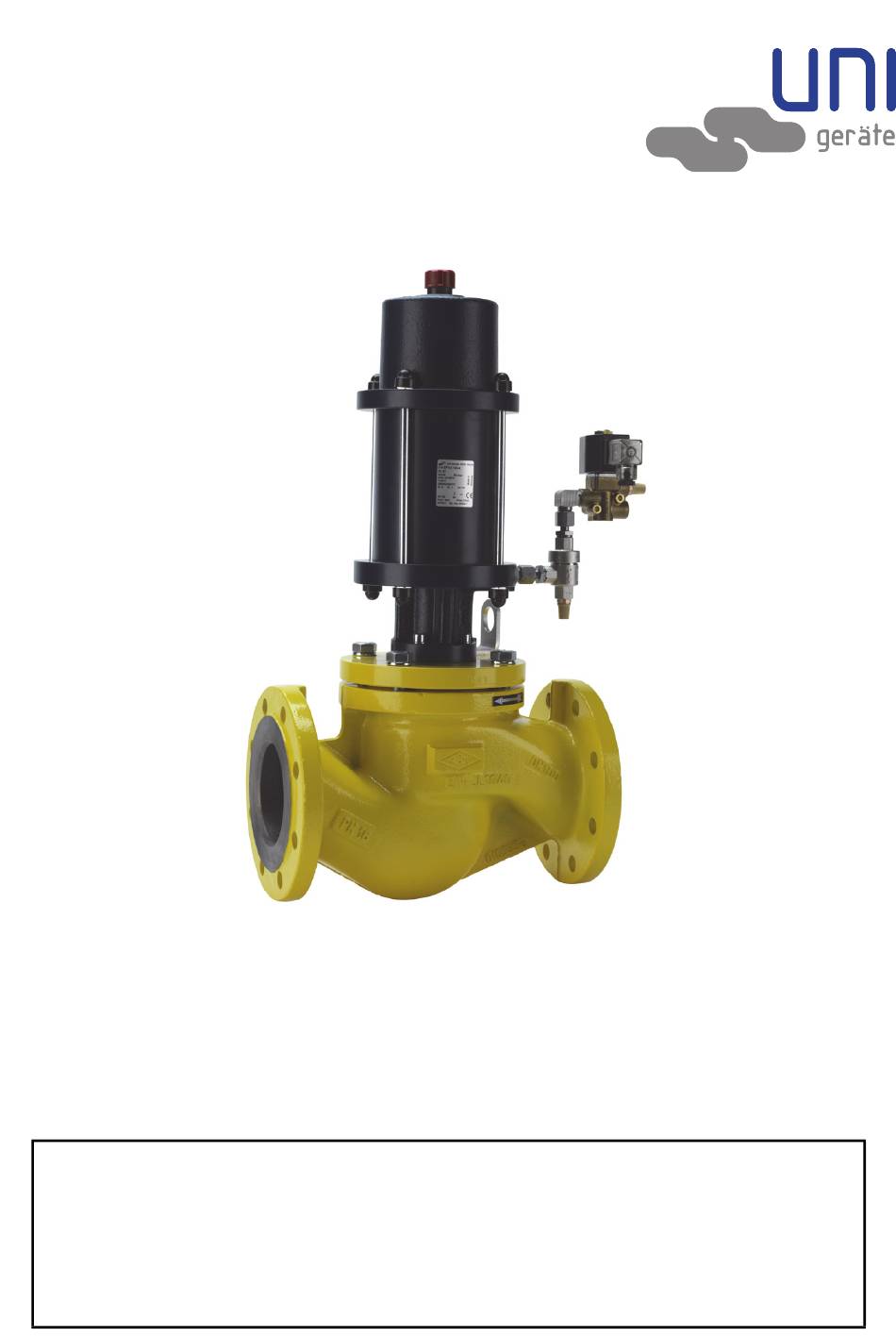

- Seite 1 EPVA Automatisches Absperrventil, Pneumatikventil (NC) Betriebs- und Wartungsanleitung UNI Geräte E. Mangelmann Elektrotechnische Fabrik GmbH Telefon: +49 (0) 2837/9134-0 Holtumsweg 13 Fax: +49 (0) 2837/1444 D-47652 Weeze E-Mail: info@uni-geraete.de Homepage: www.uni-geraete.de...
-
Seite 2: Inhaltsverzeichnis
Lagerung Montage 11.1 Montagehinweise 11.2 Ventil montieren 11.3 Ventil pneumatisch anschließen 11.4 Ventil elektrisch anschließen Inbetriebnahme Außerbetriebnahme Wartung 14.1 Wartungsintervalle 14.2 Wartung beim Anlagenbetreiber 14.3 Wartung beim Hersteller 14.4 Ersatzteilkit montieren Demontage Störungsbeseitigung 16.1 Fehlersuchplan Entsorgung Stückliste 221.100.003-00 03/2021 www.uni-geraete.com... -
Seite 3: Erklärung Der Symbole
Wartung und Reparatur dürfen nur durch vom Hersteller geschultes Personal erfolgen, das mit den damit verbundenen Gefahren und den einschlägigen Vorschriften vertraut ist. • Leckagen gefährlicher Medien (z. B. explosiv, giftig, heiß) müssen so abgeführt werden, dass keine Ge- fährdung für Personen und die Umwelt entsteht. 03/2021 221.100.003-00 www.uni-geraete.com... -
Seite 4: Sicherheit Im Betrieb In Explosionsgefährdeten Bereichen
Änderungen nur nach Rücksprache mit dem Hersteller. Hinweis Sicherheitsnachweis bzgl. Richtlinie 2014/68/EU Anhang I UNI-Ventile dürfen nicht als Ausrüstungsteil mit Sicherheitsfunktion im Sinne der DGRL 2014/68/EU Artikel 2 Nr. 4 und Artikel 4 Abs. 1 Buchstabe d nach Kategorie IV verwendet bzw. eingestuft werden! Mitgeltende Begleitinformation... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die Pneumatikventile EPVA werden als automatische Absperrventile zum Sichern, Begrenzen, Absperren und Freigeben der Gas- und Luftzufuhr bei Hauptabsperrungen oder vor Gasbrennern eingesetzt. Die Ventile sind für folgende Gase geeignet: • Gase entsprechend Gasfamilien nach DIN EN 437 •... -
Seite 6: Abmaße
Technische Daten Abmaße Abmaße A-Ausführung (Abb. 1) Flanschanschluss nach DIN EN 1092-2 / ANSI Baureihe ANSI ØC 1-4-EPVA 3” 6” 8” 10” 1096 – 1185 1-5-EPVA – 1300 1-4-EPVA 1100 – 1388 2-4-EPVA 2” 21/2” – 8” 2-7-EPVA 1100 –... - Seite 7 Technische Daten Abmaße H-Ausführung (Abb. 2) Flanschanschluss nach DIN EN 1092-2 / ANSI Baureihe ANSI ØC 1-4-EPVA 3” 6” 8” 10” 1083 – – – – – – 1-5-EPVA – – – – – – 1-4-EPVA 1100 – – –...
- Seite 8 Antriebstypen und Luftverbrauch in Normliter (NL) pro Schaltung bei 4 bar Steuerdruck Flansch DN Prüfdruck (*) Flansch ANSI 1/2” 3/4” 1” 1 1/2” 2” 2 1/2” KA 70 KA 70 2-4-EPVA – – – – PT 6 1 NL 1 NL KA 70 3-4-EPVA – –...
-
Seite 9: Technische Beschreibung
7600 Entfällt bei Ventilen mit Flanschen Technische Beschreibung Bei dem Pneumatikventil EPVA handelt es sich um ein direktgesteuertes, stromlos geschlossenes (NC), schnell schließendes automatisches Absperrventil mit Pneumatik-Antrieb. Der Antrieb wird durch ein 3/2-Wege-Steuerventil mit Magnetantrieb betätigt. Die Lebensdauer des Ventils beträgt 20 Jahre. -
Seite 10: Lagerung
Prüfdorn von Ø1 mm darf nicht hindurchgehen Bei zwei zu einer Kombination zusammengebauten Ventilen genügt ein Schmutzfänger vor dem ersten Ven- til. Die UNI-Geräte Schmutzfänger der Baureihe SFR sind zusammen mit den Magnetventilen für die Ver- wendung nach EU/2016/426 zugelassen. -
Seite 11: Ventil Montieren
Seite 11). 7. Magnet-Antrieb des Steuerventils montieren, wie in der Dokumentation des Steuerventils geschrieben. 8. Luftfilter vor Steuerventil montieren. Maschenweite: 40 μm. 10.3 Ventil pneumatisch anschließen 1. Steuerluft an Anschluss 3 anschließen (siehe Abb. 8 – Abb. 9). 03/2021 221.100.003-00 www.uni-geraete.com... -
Seite 12: Ventil Elektrisch Anschließen
Wenn die Ventile in zu langen Intervallen oder von ungeschultem Personal gewartet werden, kann dies zu lebensgefährlichen Verletzungen durch austretende Medien führen. • Wartungsintervalle laut Wartungsplan einhalten. • Wartungen nur durch vom Hersteller geschultes Personal durchführen lassen. Hinweis Daten und Preise von Hersteller-Schulungen können beim Vertrieb erfragt werden (siehe Deckblatt). 221.100.003-00 03/2021 www.uni-geraete.com... -
Seite 13: Wartungsintervalle
Pneumatikventile müssen in regelmäßigen Zeitabständen auf ihre Funktion und ihre innere Dichtheit über- prüft werden. Die Intervalle für regelmäßige Prüfungen müssen entsprechend der Betriebsbedingung vom Betreiber festge- legt werden. Uni-Geräte schreibt folgende Wartungsintervalle vor: • Jährlich: Äußere Sichtkontrolle sowie Funktionsprüfung und innere und äußere Dichtheitsprüfung (siehe “Äußere Sichtkontrolle”... -
Seite 14: Wartung Beim Hersteller
Bei spezifischen Anwendungen wie z.B. Sauerstoff nur zugelassene Schmierstoffe und geeignete Dicht- materialien verwenden (BAM-Zulassung, siehe auch Beigleitdokument 225.100.259). Achtung Sachschäden durch verschmutzten Untergrund. Durch verschmutzten Untergrund können Teile des Ventils beschädigt werden. • Sämtliche Teile nach dem Demontieren auf eine saubere Unterlage legen. 221.100.003-00 03/2021 www.uni-geraete.com... - Seite 15 37. Den Federdom mithilfe der Gewindestangen und Muttern spannen, bis die Stiftschrauben montiert werden können. 38. Die 2 Stiftschrauben (236) mit den Muttern (901/1) anziehen. 39. Die Gewindestangen lösen und entfernen. 40. Die anderen Stiftschrauben (236) und Muttern (901/1) anziehen (siehe “Anzugsmomente” auf Seite 11). 03/2021 221.100.003-00 www.uni-geraete.com...
-
Seite 16: Demontage
Geringer Durchfluss Verunreinigter Schmutzfänger Sieb reinigen/austauschen Verstopfung im Rohrleitungssystem Rohrleitungssystem überprüfen Ventil am Sitz undicht, Ventiltellerdichtung (400) oder Ventilsitz Dichtungen tauschen (siehe “Ersatzteil- keine innere Dichtheit (100) beschädigt durch Fremdkörper kit montieren” auf Seite 14) oder Ventil austauschen 221.100.003-00 03/2021 www.uni-geraete.com... -
Seite 17: Entsorgung
Pos./ Item Stück/ Qty. Benennung Description Ventilgehäuse Valve chamber / housing Gehäuseflansch Housing flange Distanzstück Spacer Pneumatikzylinder Pneumatic cylinder Federdom Spring cap Ventilteller Valve disk Tellerscheibe Disk plate Federführung Spring guide pin Ventilspindel Valve spindle Schlagdämpfung Sound insulation 03/2021 221.100.003-00 www.uni-geraete.com... - Seite 18 Distanzring Distance ring 600/1 Schalldämpfer Sound absorber 600/2 Schalldämpfer Sound absorber Schnellentlüfter Quick-venting mechanism Steuerventil Control valve Sechskantschraube Hex. head screw 901/1 Sechskantmutter Hex. nut 901/2 Sechskantmutter Hex. nut 901/3 Sechskantmutter Hex. nut 905/1 Federring Lock washer 221.100.003-00 03/2021 www.uni-geraete.com...
- Seite 19 Linear put on adapter 914/2 Gerader Aufsteckstutzen Linear put on adapter Winkel-Einschraubverschraubung Angle threaded screw connection Ringmutter Ring nut Gewindestift Setscrew 943/x Spannstift Spring dowel sleeve Entlüftungsstopfen Exhaust plug Stückzahlen der einzelnen Bauteile können je nach Ausführung variieren. 03/2021 221.100.003-00 www.uni-geraete.com...
-
Seite 20: Ansichtszeichnung: A-Ausführung
Ansichtszeichnung: A-Ausführung 221.100.003-00 03/2021 www.uni-geraete.com... -
Seite 21: Ansichtszeichnung: H-Ausführung
Ansichtszeichnung: H-Ausführung 03/2021 221.100.003-00 www.uni-geraete.com... - Seite 22 Ansichtszeichnung: …-4-EPVA…N(H).. bei Abb. 2 G 1 / 4 221.100.003-00 03/2021 www.uni-geraete.com...
- Seite 23 Ansichtszeichnung: sonder …-EPVA…(N)H.-4.Z.. + Ends.-Anb. Öffnungsverzögerung Endschalteranbau 03/2021 221.100.003-00 www.uni-geraete.com...
- Seite 24 Schnittzeichnung 2-4-EPVA 20N(H).. 6-4-EPVA 20NH.. …-EPVA…N(H).. DN65 – DN400 221.100.003-00 03/2021 www.uni-geraete.com...
- Seite 25 Schnittzeichnung 6-4-EPVA…N(H).. DN15 – DN25 3-4-EPVA 15N(H).. 6-4-EPVA 15N(H).. 6-4-EPVA 20N.. 03/2021 221.100.003-00 www.uni-geraete.com...
- Seite 26 Ventilteller ab DN 80 Steuerventil bei KA 70 Anschluss 1 = Entlüftung Anschluss 2 = Antrieb Anschluss 3 = Steuerluft 221.100.003-00 03/2021 www.uni-geraete.com...
- Seite 27 Steuerventil ab KA 120 600/1 914/1 914/2 600/2 Anschluss 1 = Entlüftung Anschluss 2 = Antrieb Anschluss 3 = Steuerluft 03/2021 221.100.003-00 www.uni-geraete.com...
