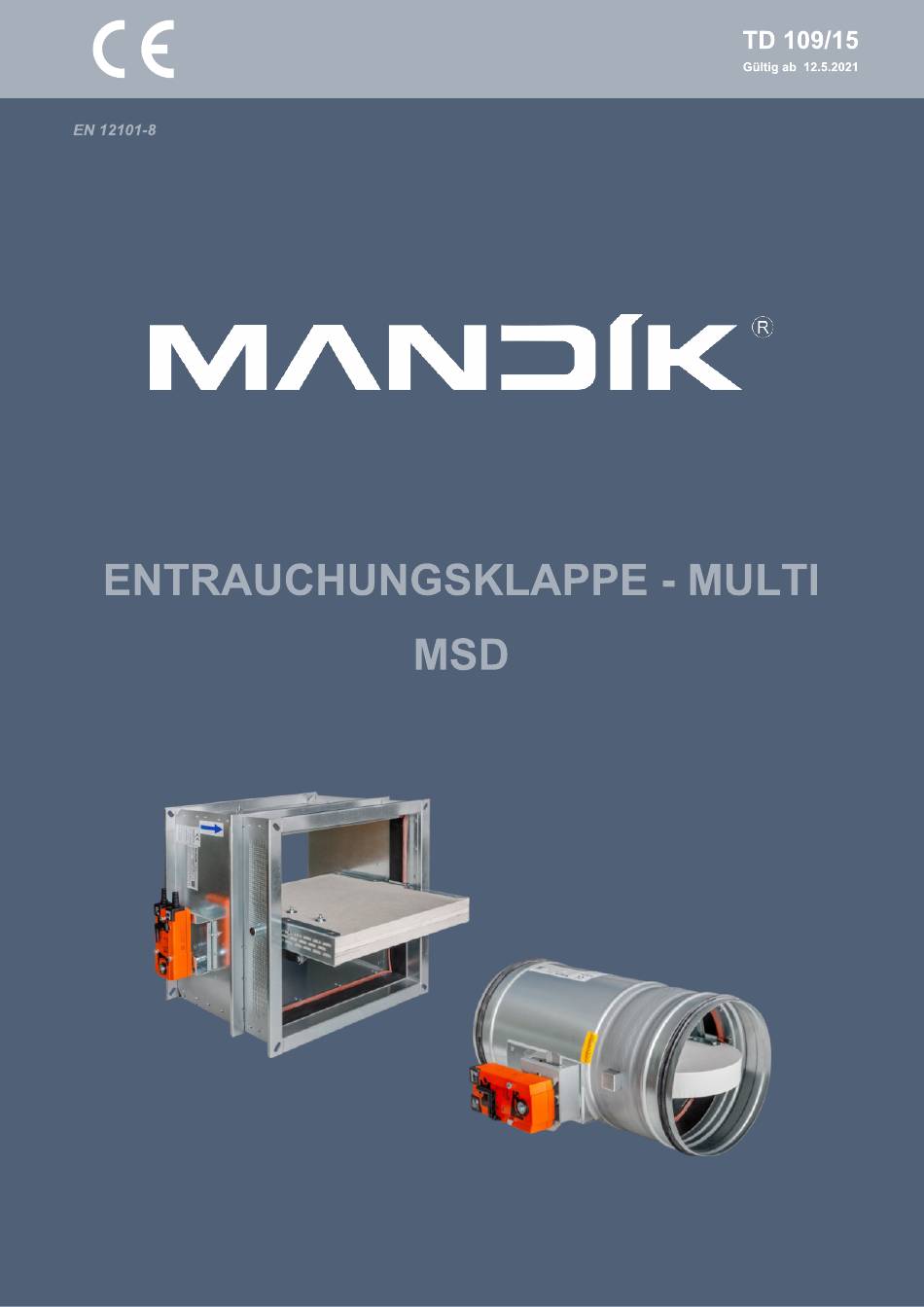

Mandik TD 109 Bedienungsanleitung

Vorschau ausblenden

Seite von 50

/ 50
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

Inhaltszusammenfassung für Mandik TD 109

Seite 2 Diese technischen Bedingungen erklären die Baureihe aller produzierten Größen und Ausführungen der Entrauchungs- klappe - Multi “MSD” nachstehend nur Entrauchungsklappe. Sie sind für die Produktion, Projektierung, Bestellung, Lieferung, Montage, Betrieb und Instandhaltung bestimmt. 1. Varianten..........….…..............2. Beschreibung........................3. Verwendung....….…………………………..............4. Ausführungen...….……….…….................. 5.
Seite 3 Eckige Entrauchungsklappen MULTI dienen zur Abführung von Rauch und Wärme über Entrauchungs- anlagen durch Rauchabzugsgeräte. Mit Stellantrieb BEN, BEE, BE, InMax 50.75-S für 230V Mit Stellantrieb BEN, BEE, BE, InMax 50.75-S für 24V Mit Stellantrieb BEN (BEE)-SR für 24V - .65* Mit Kommunikations- und Stromversorgungseinrichtung BKNE 230-24 und mit Stellantrieben .66**...
Seite 4 Die Entrauchungsklappen sind Abschlüsse in Kanalleitungen von Entrauchungsanlagen, welche die Wärme- und Brandgasabfuhr aus mehreren Brandabschnitten ermöglichen. Die Steuerung des Klappenblattes ist durch den Stellantrieb (ohne Federrücklauf) gesichert. ● Können in Kanalleitungen aller Abmessungen gemäß EN 1366-8 installiert werden ● Funktion ist Einbaulage unabhängig – Klappen können in beliebiger Position installiert werden – die Klappenblattachse kann sowohl horizontal als auch vertikal sein.
Seite 5 Beschreibung: Der jeweilige Servoantrieb verstellt das Klappenblatt nach dem Anschluss an Stromversorgung in die Lage „GEÖFFNET" bzw. „GESCHLOSSEN“ (laut dem entsprechenden Anschluss, siehe Schaltplan). Falls es zur Unterbrechung von Stromversorgung kommt, stoppt der Servoantrieb in der aktuellen Lage. Eine Signalisierung der Lagen von Klappenblatt „GEÖFFNET“ und „GESCHLOSSEN“ wird durch zwei eingebaute fest eingestellte potentialfreie Endschalter sichergestellt.
Seite 6 nur für eckige MSD AC/DC 24 V AC/DC 24 V AC 230 V Versorgungsspannung 50/60Hz 50/60Hz 50/60Hz Leistungsbedarf - während der Öffnung - in Endstellung 0,1 W 0,3 W 0,4 W Dimensionierung 6 VA (Imax 8,2 A @ 5 ms) 6,5 VA (Imax 8.2 A @ 5 ms) 7 VA (Imax 4 A @ 5 ms) Schutzklasse...
Seite 7 nur für eckige MSD AC/DC 24 V AC/DC 24 V AC 230 V Versorgungsspannung 50/60Hz 50/60Hz 50/60Hz Leistungsbedarf - während der Öffnung 2,5 W 3,5 W - in Endstellung 0,1 W 0,3 W 0,4 W Dimensionierung 5 VA (Imax 8,2 A @ 5 ms) 5,5 VA (Imax 8.2 A @ 5 ms) 6 VA (Imax 4 A @ 5 ms) Schutzklasse...
Seite 8 AC/DC 24 V AC 230 V Versorgungsspannung 50/60Hz 50/60Hz Leistungsbedarf - während der Öffnung 12 W - in Endstellung 0,5 W 0,5 W Dimensionierung 18 VA (Imax 8,2 A @ 5 ms) 15 VA (Imax 7,9 A @ 5 ms) Schutzklasse Schutzart IP 54...
Seite 9 24-240 VAC/DC Versorgungsspannung 50/60Hz Leistungsbedarf - während der Öffnung 10 W - Heizung 16 W (schaltet bei -20°C) Schutzklasse IEC/ EN Schutzart IEC/ EN IP 66 Umstellzeit für 95° < 60 s Umgebungstemperatur -40°C … +50°C Lagertemperatur -40°C … +70°C Anschluss Kabel 1 m, Drahtdurchmesser 0,5 mm...
Seite 10 Ausführung mit einer Kommunikations- und Speiseanlage BKNE 230-24 und mit einem Servoantrieb BEN (BEE, BE)-ST für 24V. BKNE 230-24 dient einerseits als ein dezentrales Netzgerät zur Stromversorgung vom Servoantrieb und andererseits überträgt sie das Signal des Kommunikations- und Steuergerätes BKSE 24-6. Diese Ausführung vereinfacht elektrische Installation und Verbindung von Klappen.
Seite 11 Versorgungsspannung AC 230V 50/60Hz Leistungsbedarf 10 W (mit Stellantrieb) Dimensionierung 19 VA (mit Stellantrieb) Schutzklasse Betriebsumgebungstemperatur -30°C … +50°C Lagertemperatur -40°C … +80°C Anschluss - Netz Kabellänge 1 m ohne Stecker - Antrieb Stecker 6-polig, Stecker 3-polig - Klemmleiste Schraubklemmen für Leiter 2x1,5 mm AC 230 V Klemmen 1 bis 5 sollten nicht angeschlossen sein...
Seite 12 signalisiert den Betriebszustand und Störungen der Entrauchungsklappen. Über die eingebauten Hilfskontakte kann man diese Zustände signalisieren oder in das übergeordnete Steuerungssystem weiterleiten. Die Signale von den einzelnen BKNE 230-24 werden eigenständig ausgewertet. Alle BKNE 230-24 werden gleichzeitig gesteuert. An das BKSE 24-6 kann man max. 6 BKNE 230-24 anschließen.
Seite 13 Position: Stellantrieb Klappenblatt Revisionsdeckel Position: Stellantrieb Klappenblatt Revisionsdeckel...
Seite 14 168 / 171 / 220 * 300 / 370 / 430 * Position: Isolierbox Klappenblatt Revisionsdeckel Gehäusefestigkeit der Klappe mittels Kalziumsilikatplatten 168 / 171 / 220 * 300 / 370 / 430 * Position: Isolierbox Klappenblatt Revisionsdeckel...
Seite 15 0,0162 12,2 0,0799 20,1 BELIMO BEN BELIMO BEN 0,0191 12,6 BELIMO BEN 0,0892 21,3 BELIMO BEN 41,5 0,0228 13,1 0,0910 21,5 BELIMO BEN BELIMO BEN 0,0264 13,6 0,0984 22,4 BELIMO BEN BELIMO BEN 0,0307 14,3 BELIMO BEN 0,1040 23,1 BELIMO BEN 0,0336 14,7 BELIMO BEN...
Seite 16 0,0297 14,4 BELIMO BEN 0,1296 23,6 BELIMO BEN 0,0350 14,9 0,1446 24,9 BELIMO BEN BELIMO BEN 41,5 0,0416 15,5 0,1476 25,2 BELIMO BEN BELIMO BEN 0,0482 16,2 BELIMO BEN 0,1596 26,3 BELIMO BEN 0,0562 16,9 BELIMO BEN 0,1686 27,1 BELIMO BEN 0,0615 17,5 0,1746...
Seite 17 0,0487 17,5 BELIMO BEN 0,2311 30,6 BELIMO BEN 0,0574 18,1 0,2579 32,4 BELIMO BEN BELIMO BEN 41,5 0,0683 18,9 0,2632 32,8 BELIMO BEN BELIMO BEN 0,0792 19,7 BELIMO BEN 0,2846 34,2 BELIMO BEN 0,0922 20,7 BELIMO BEN 0,3007 35,2 BELIMO BEN 0,1009 21,3 0,3114...
Seite 18 0,0689 20,7 BELIMO BEN 0,2959 35,1 BELIMO BEN 0,0812 21,6 0,3302 37,2 BELIMO BEN BELIMO BEN 41,5 0,0966 22,5 0,3370 37,6 BELIMO BEN BELIMO BEN 0,1119 23,5 BELIMO BEN 0,3644 39,2 BELIMO BEN 0,1304 24,6 BELIMO BEN 0,3850 40,4 BELIMO BEN 0,1427 25,4 0,3987...
Seite 19 0,0879 23,8 BELIMO BEN 0,4255 44,4 BELIMO BEN 0,1036 24,8 0,4748 47,0 BELIMO BEN BELIMO BEE 41,5 0,1232 26,0 0,4846 48,5 BELIMO BEN BELIMO BEE 0,1429 27,1 BELIMO BEN 0,5240 50,6 BELIMO BEE 0,1664 28,4 BELIMO BEN 0,5536 52,2 BELIMO BEE 0,1821 29,3 0,5733...
Seite 20 0,1551 34,7 BELIMO BEN 0,1663 36,5 BELIMO BEN 0,1828 36,2 0,1960 38,1 BELIMO BEN BELIMO BEN 41,5 0,2174 38,0 41,5 0,2331 40,0 BELIMO BEN BELIMO BEN 0,2521 39,7 0,2703 41,7 BELIMO BEN BELIMO BEN 0,2936 41,7 BELIMO BEN 0,3148 43,9 BELIMO BEN 0,3213 43,0...
Seite 21 Bedienseite "a" Tab. 9 Einbauseite "c" Einbauseite "f" Tab. 10 Wichtig: Alle Werte müssen bei der Projektierung der nachfolgenden lufttechnischen Leitungen berücksichtigt werden...
Seite 22 [Pa] Druckverlust [m/s] Luftstromgeschwindigkeit im Nenn-Querschnitt der Klappe [kg/m] Luftdichte Koeffizient des örtlichen Druckverlustes für den Nenn-Querschnitt der Entrauchungsklappe (s. Tab. 11, 12 und 13)
Seite 23 2,131 1,691 1,378 1,115 1,004 0,929 0,792 0,683 0,600 0,535 1,995 1,580 1,242 1,037 0,975 0,879 0,738 0,637 0,559 0,498 1,921 1,516 1,126 0,999 0,934 0,844 0,714 0,608 0,533 0,477 1,842 1,458 1,103 0,965 0,901 0,807 0,684 0,583 0,513 0,459 1,751 1,378 1,073...
Seite 24 3,546 2,124 1,291 0,877 0,609 0,438 0,328 0,255 0,205 0,173 0,147 0,127 + 10 log(S) + K [dB(A)] Niveau der akustischen Leistung durch den Filter A korrigiert [dB] Niveau der akustischen Leistung L , bezogen auf den Querschnitt 1 m (s.
Seite 25 11,5 14,7 16,9 20,1 22,3 24,1 27,2 29,4 31,2 32,6 33,8 16,7 22,1 25,3 27,5 30,7 32,9 34,6 37,8 40,0 41,7 43,2 44,4 24,2 29,6 32,8 35,0 38,1 40,4 42,1 45,3 47,5 49,2 50,7 51,9 30,0 35,4 38,6 40,8 44,0 46,2 47,9 51,1...
Seite 26 Es besteht eine Verletzungsgefahr an Kanten und Blechteilen. Bei Transport und Einbau immer Schutzhandschuhe tragen. ● Die Entrauchungsklappen können in Luftkanäle für Rauch- und Wärmeableitung gemäß EN 1366-8 installiert werden. ● Einbau der Entrauchungsklappen kann sowohl in horizontaler als auch in vertikaler Position durchgeführt werden und die Achslage des Klappenblattes kann in beliebiger Lage platziert werden.
Seite 27 Massivwände/Massivdecken ● Wände/Decken aus Beton ● Wände/Decken aus Porenbeton ● Wände aus Mauerwerk ● Wände aus Gips – Wandbauplatten nach EN 12859 (ohne Hohlräume) Vorraussetzung ● Wanddicke w ≥ 100 mm ● Deckendicke d ≥ 150 mm ● Wandrohdichte ≥ 500 kg/m ●...
Seite 28 D+100 D+100 Mörtel oder Gips Weichschott Isolierung mit Steinwolle - Mörtel oder Gips Isolierung mit Kalk-Zement-Boards - Mörtel oder Gips Isolierung mit Steinwolle - Weichschott Isolierung mit Kalk-Zement-Boards - Weichschott Mörtel oder Gips EI 120, min. 125 mm Weichschott - „IB1‟ Isolierung mit Steinwolle - Mörtel oder Gips Isolierung mit Kalk-Zement-Boards - Mörtel oder Gips EI 120, min.
Seite 29 ≥ 50 Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt ≥ 100 Mörtel oder Gips ≥ 50 Position: ≥ 100 Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Mörtel oder Gips...
Seite 30 Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Feuerfeste Isolierung - Steinwolle ≥ 100 Brandschutzspachtel der Dicke 1 mm...
Seite 31 Position: Massive Wandkonstruktion die zwei Brandabschnitte trennt Mörtel oder Gips ≥ 100 Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, Dicke von 60 mm, bestehend aus zwei Schichten 2x60 mm Position: Massive Wandkonstruktion die zwei Brandabschnitte trennt Mörtel oder Gips PROMATECT L500 - min.
Seite 32 Position: Massive Wandkonstruktion die zwei Brandabschnitte trennt Feuerfeste Isolierung - Steinwolle ≥ 100 Brandschutzspachtel der Dicke 1 mm Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, Dicke von 60 mm, bestehend aus zwei Schichten 2x60 mm Position: Massive Wandkonstruktion die zwei Brandabschnitte trennt Feuerfeste Isolierung - Steinwolle...
Seite 33 ≥ 50 * EI 120, min. 125 mm Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Mörtel oder Gips ≥ 50 * EI 120, min. 125 mm Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Mörtel oder Gips...
Seite 34 * EI 120, min. 125 mm Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Feuerfeste Isolierung - Steinwolle Brandschutzspachtel der Dicke 1 mm...
Seite 35 Position: Leichtbauwand die zwei Brandabschnitte trennt Mörtel oder Gips Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, * EI 120, min. 125 mm Dicke von 60 mm, bestehend aus zwei Schichten 2x60 mm Position: Leichtbauwand die zwei Brandabschnitte trennt Mörtel oder Gips PROMATECT L500 - min.
Seite 36 Position: Leichtbauwand die zwei Brandabschnitte trennt Feuerfeste Isolierung - Steinwolle Brandschutzspachtel der Dicke 1 mm Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, * EI 120, min. 125 mm Dicke von 60 mm, bestehend aus zwei Schichten 2x60 mm Position: Leichtbauwand die zwei Brandabschnitte trennt Feuerfeste Isolierung - Steinwolle...
Seite 37 ≥ 50 * min. 110 - Beton/ min. 125 - Porobeton Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Mörtel oder Gips Lüftungskanal / Rohrleitung ≥ 50 * min. 110 - Beton/ min. 125 - Porobeton Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Mörtel oder Gips Lüftungskanal / Rohrleitung...
Seite 38 * min. 110 - Beton/ min. 125 - Porobeton Position: Konstruktion die den ERSTEN Brandabschnitt von den nachfolgenden trennt Feuerfeste Isolierung - Steinwolle Brandschutzspachtel der Dicke 1 mm...
Seite 39 * min. 110 - Beton/ min. 125 - Porobeton Position: Massive Deckenkonstruktion die zwei Brandabschnitte trennt Mörtel oder Gips Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, Dicke von 60 mm, bestehend aus zwei Schichten 2x60 mm * min.
Seite 40 * min. 110 - Beton/ min. 125 - Porobeton Position: Massive Deckenkonstruktion die zwei Brandabschnitte trennt Feuerfeste Isolierung - Steinwolle Brandschutzspachtel der Dicke 1 mm Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, Dicke von 60 mm, bestehend aus zwei Schichten 2x60 mm Position: Massive Deckenkonstruktion die zwei Brandabschnitte trennt Feuerfeste Isolierung - Steinwolle...
Seite 41 Position: min. 100 Lüftungskanal / Rohrleitung Befestigungsprofil C PROMATECT MS - Dicke min. 40 mm, min.volumengewicht 750 kg/m³ Promatplatte in einer Ebene mit dem Klappenblatt – Bestandteil der Klappe zur Ausführung A1 und IB1 Stellantriebgehäuse isoliert - Bestandteil der Klappe zur Ausführung IB und IB1 Bem.: Für die Ausführung A und A1 kein isoliertes Stellantriebgehäuse...
Seite 42 Position: Lüftungskanal / Rohrleitung Befestigungsprofil C PROMATECT MS - Dicke min. 40 mm, min.volumengewicht 750 kg/m³ Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, Dicke von 60 mm Stellantriebgehäuse isoliert - Bestandteil der Klappe zur Ausführung IB und IB1 Bem.: Für die Ausführung A und A1 kein isoliertes Stellantriebgehäuse...
Seite 43 Position: Lüftungskanal / Rohrleitung min. 100 Befestigungsprofil C PROMATECT MS - Dicke min. 40 mm, min.volumengewicht 750 kg/m³ Promatplatte in einer Ebene mit dem Klappenblatt – Bestandteil der Klappe zur Ausführung A1 und IB1 Stellantriebgehäuse isoliert - Bestandteil der Klappe zur Ausführung IB und IB1 Bem.: Für die Ausführung A und A1 kein isoliertes Stellantriebgehäuse...
Seite 44 Position: Lüftungskanal / Rohrleitung Befestigungsprofil C PROMATECT MS - Dicke min. 40 mm, min.volumengewicht 750 kg/m³ Steinwolle gebunden mit organischem Harz, mit untoxischen Schutt als Kühlmittel, Mindestvolumengewicht von 300 kg/m³, Dicke von 60 mm Stellantriebgehäuse isoliert - Bestandteil der Klappe zur Ausführung IB und IB1 Bem.: Für die Ausführung A und A1 kein isoliertes Stellantriebgehäuse...
Seite 45 Das Klappengehäuse ist aus galvanisch verzinkten Stahlblech. Die Klappenblätter sind aus asbestfreien Brandschutzplatten aus Mineralfasern hergestellt. Das Verbindungsmaterial ist galvanisch verzinkt. Spezifikation der Edelstahl-Ausführung – Aufteilung der Edelstahle: ● Klasse A2 – Edelstahl für den Lebensmittelbereich (AISI 304 – EN 10020) Klasse A4 –...
Seite 46 Die Entrauchungsklappen werden auf den Paletten geliefert. Andere Verpackungsarten sind vorher mit Hersteller abzusprechen. Verwendung Verpackungen gelten diese Einwegverpackungen und ihr Preis ist nicht im Preis des Produkts inbegriffen. Je nach Gewicht der Lieferung ist es zweckmäßig, auf dem Ort der Ausladung Manipulationstechnik bereitzustellen.
Seite 47 Vor der Inbetriebnahme der Entrauchungsklappen sind Kontrollen und Funktionsprüfungen gemäß der unten aufgeführten Tabelle durchzuführen. Nach der Inbetriebnahme sind diese Kontrollen und Funktionsprüfungen 2x pro Jahr durchzuführen. Funktionskontrolle der Klappenblattumstellung: ● Wird nach dem Anschluss der Versorgungsspannung zum Stellantrieb (event. durch ein Signal aus dem Steuerungssystem) durchgeführt.
Seite 48 Das Klappengehäuse ist mit einem Typenschild versehen. MANDÍK, a.s. Dobříšská 550, 267 24 Hostomice, Tschechische Republik GRÖSSE: AUSFÜHRUNG: GEWICHT (kg): FERT.NR.: ANLEITUNG FEUERWIEDERSTAND: TD 109/15 Zulassungs-Nr.: 1391-CPR-2021/0084, LE: PM/MSD/01/21/2 EN 12101-8:2011 1391 MANDÍK, a.s. Dobříšská 550, 267 24 Hostomice, Tschechische Republik GRÖSSE: AUSFÜHRUNG: GEWICHT (kg): FERT.NR.:...
Seite 49 Ausführung ohne Stellantriebgehäuseisolierung und Promatplatte nicht in einer Ebene mit dem Klappenblatt Ausführung ohne Stellantriebgehäuseisolierung und Promatplatte in einer Ebene mit dem Klappenblatt Ausführung mit Stellantriebgehäuseisolierung und Promatplatte nicht in einer Ebene mit dem Klappenblatt Ausführung mit Stellantriebgehäuseisolierung und Promatplatte in einer Ebene mit dem Klappenblatt Ausführung Nennmaß...
Seite 50 26724 Hostomice 92637 Weiden Tschechische Republik Deutschland Tel.: +420 311 706 742 Tel.: +49(0) 961-6702030 E-Mail: mandik@mandik.cz E-Mail: info@mandik.com Der Hersteller behält sich das Recht vor, weitere Änderungen an Produkten und Zusatzgeräten vorzunehmen. Aktuelle Informationen stehen unter www.mandik.de zur Verfügung.
