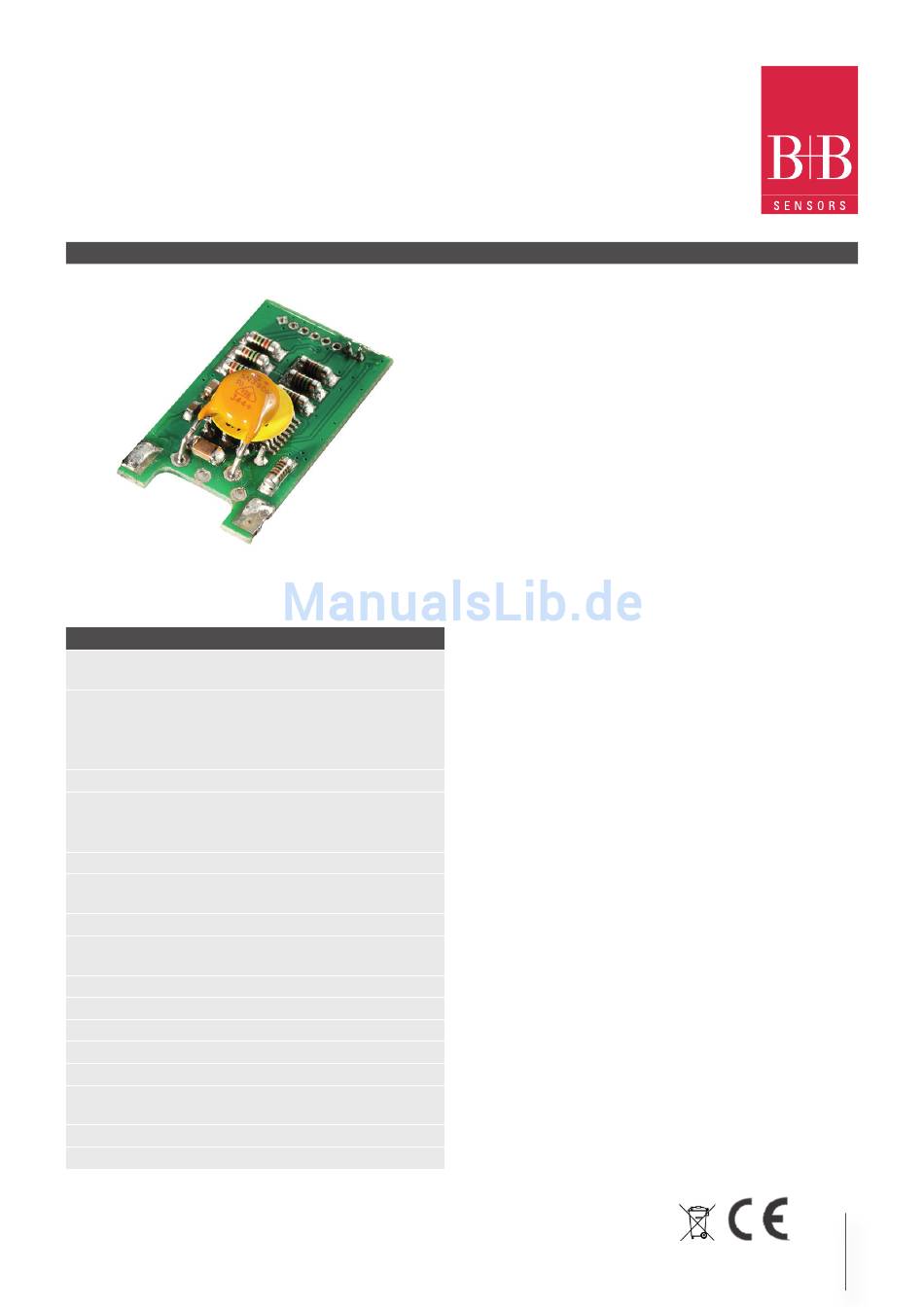

BEDIENUNGSANLEITUNG
Pt100/ Pt1000 Sensormodul mit
Standardsignal Ausgang
Beschreibung
Technische Daten
Sensormodul Pt1000
Sensorelement
Messbereich
Widerstandskennlinie
Genauigkeit
Widerstandskennlinie
PT1000 Messstrom
Ausgangssignal
Betriebsspannung
Elektronik Einsatz-
Temperaturbereich
Abmessungen:
CE-Konformität
EMV-Störaussendung
E;V-Störfestigkeit
Überspannungsschutz
Zulässige Bürde
(nur Typ -20MA)
Anschluß
Andere Skalierung des Ausgangssignals auf Anfrage!
Technische Änderungen vorbehalten
0141 0316-192
20.04.2016
Platinwiderstand Pt100/Pt1000
(nicht im Lieferumfang)
Je nach Typ (siehe Tabelle)
T1 -30 ... +70 °C
T2 0 ... 160 °C
T3 0 ... 300 °C
DIN/IEC 60751
< 0,5% FS
(bei 23 °C Nenntemperatur und
offener Platine)
< 300 µA
4 ... 20 mA, Zweileiter oder
0 ... 10 V, Dreileiter
10 ... 30 V DC
-20 ... +80 °C
27 x 15 x 5 mm
2014/30/EU
EN 61000-6-3:2011
EN 61000-6-1:2007
Varistor und RC-Filter
Ra[Ω]≤(Uv[V]-10V) / 0,02 A
Lötanschluss
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Leistungsmerkmale
• Miniatur Sensormodul für Pt1000
• 2 Versionen mit Standardsignal
0 ... 10 V oder 4 ... 20 mA erhältlich
• Versionen mit unterschiedlichen Messbereichen
von -30...+300 °C
• Widerstandskennline gemäß DIN EN 60751
• Im Werk präzise 3-Punkt kalibriert,
keine weitere Justage erforderlich
• Hohe Präzision und Langzeitstabilität
• Innovative, digitale ASIC-Technologie
Anwendungsgebiete
• Industrielle Messtechnik
• Maschinenbau
• Gebäude Automatisierung
• Lüftungs- und Klimatechnik
• OEM-Produkte
Eigenschaften
Das Modul ist ein preiswerter, digitaler Messumformer für Pt100 oder
Pt1000 Messwiderstände in miniaturisierter Bauform. Das Modul setzt
die Widerstandskennlinie eines Pt1000 Sensors in ein industrielles
Standardsignal 0 ... 10 V (Dreileiteranschluss) oder 4 ... 20 mA (Zwei-
leiteranschluss) um. Damit ist der Betrieb des Sensors z.B. an einer
SPS mit Spannungs- oder Stromeingang möglich.
Durch modernste, digitale ASIC-Technologie ist eine hervorragende
Messgenauigkeit und Langzeitstabilität in der Anwendung garantiert.
Die Widerstandskurve des Sensorelements ist über ein Polynom zwei-
ter Ordnung gemäß DIN 60751 linearisiert und der Messverstärker
temperaturkompensiert.
Das Modul wird im Werk an drei Punkten entsprechend der Wider-
standskennlinie kalibriert, eine weitere Justage beim Kunden ist nicht
notwendig. Das robuste Modul ist für den Einsatz in industriellem
Umfeld vorgesehen und mittels Varistor gegen Überspannung und
Transienten geschützt.
Hinweis: Der Lieferumfang ist ohne Pt1000 Messwiderstand, bitte eine
geeignete Ausführung zusätzlich mit bestellen.
1 / 4
