Inhaltszusammenfassung für Electronics SP24+Logic

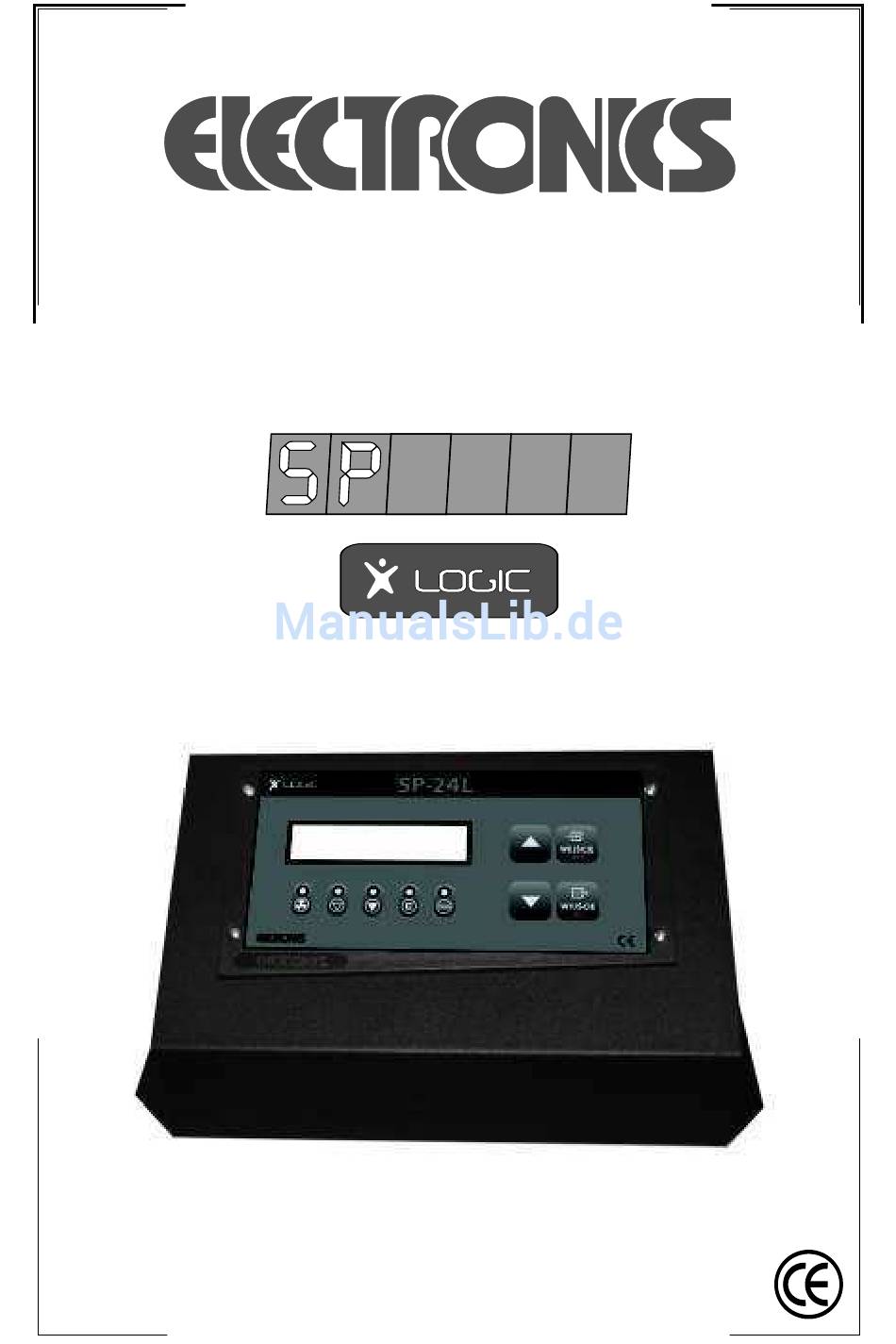

- Seite 1 Mikroprozessor gesteuerter Temperaturregler 2 4 l BEDIENUNGSANLEITUNG...

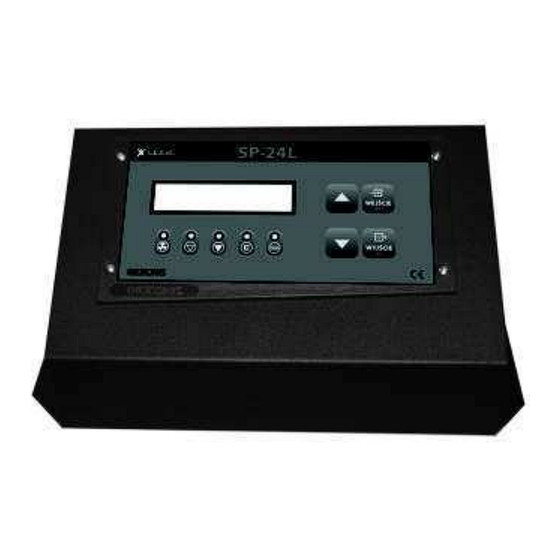

- Seite 2 Bedienungsanleitung SP-24L+ 1. Beschreibung des Frontpanesl Ansicht des Reglers mit Kennzeichnung der Funktionen 1. Einschalten (Drücken Sie die Taste EINGANG für 2 Sek.). 2. LCD-Display. 3. Anzeigelämpchen. 4. Tasten für die Steuerung des Gerätes. 5. Anzeigelämpchen für das Anblaseinschalten. 6. Anzeigelämpchen für das Einschalten der Heizpumpe. 7.
-
Seite 3: Tastenbeschreibung
Bedienungsanleitung SP-24L+ 2. Anwendung Diese Anlage dient zur Bedienung des Kessels mit automatischer Brenns- toffdosierung. Der Regler verfügt über innovatives Steuerungssystem, die Systemfunktion besteht in der fließenden Regelung der Kesselleistung. Die Anlage wechselt automatisch die Gebläsestärke und dosiert eine ents- prechende Brennstoffmenge, so dass die erzeugte Energie bei Verbrennu- ngsprozess maximal ausgenutzt wird. - Seite 4 Bedienungsanleitung SP-24L+ 4.Inbetriebnahme und Bedienung BEGINN DER MASCHINE- Drücken Sie und halten Sie eine Weile Taste (EINGANG). Nach Einschalten wird LCD- Display folgendes anzeigen:Temperatur ZENTRALHEIZUNG und WARMES NUTZUNG- SWASSER, die Anlage beginnt den Betrieb. 3 sek h e i z C / 5 5 C wa s s e r 2 2 C / 4 5 C...
- Seite 5 Bedienungsanleitung SP-24L+ TEMPERATURÄNDERUNG WARMES NUTZUNGSWASSER - Drücken Sie Taste ( ), auf dem Display blinkt die Temperatur für WARMES NUTZUNGSWASSER. Wähle eine entsprechende Temperatur,( Bestätigen Sie, indem Sie drücken Taste (EINGANG) h e i z C / 5 5 C h e i z C / 5 5 C h e i z...
- Seite 6 Bedienungsanleitung SP-24L+ 5. Menü EINGANG ZUM MENÜ - Drücken Sie Taste (EINGANG). Zur Bewegung in Menü dienen die Tasten ( ), Eingang zum weiteren Untermenü und Bestätigung eines ausgewählten Parameters - drücken Sie Taste (EINGA- NG). Ausgang aus Menü - drücken Sie Taste (AUSGANG) h e i z C / 5 5 C h a n d b e t r i e b...
- Seite 7 Bedienungsanleitung SP-24L+ Die Pumpe ZENTRALHEIZUNG arbeitet pausenlos und die Bodenpumpe wird ausgeschaltet, wenn die angeforderte Temperatur erreicht wird. Währ- end des Betriebs im Vorrangmodus WARMES NUTZUNGSWASSER erhält der Regler die Temperatur am Kessel, die um 10 C höher von der angefor- derten Temperatur ist, um den Speicher schnell zu erhitzen.
- Seite 8 Bedienungsanleitung SP-24L+ HINWEISE. Es ist die Durchflussrichtung des Ventilbetriebs zu berücksich- tigen. In der ersten Kalibrierungsphase soll das Ventil 100% des Durchflu- sses für die Anlage einstellen, in einem anderen Fall wird das Ventil 0% für den Durchfluss anzeigen, dann ist die Kalibrierung zu beenden und die Durchflussrichtung des Ventilbetriebs zu ändern, indem die Leitungen an Montageleiste des Steuergeräts gegeneinander umgetauscht werden.
-
Seite 9: Installationsmenü
Bedienungsanleitung SP-24L+ -BRENNSTOFFART Einstellung entsprechender Brennstoffart z.B. 1) Pellet, 2) Grus. Das Steuergerät ermöglicht die Einstellung von entspre- chenden Parametern für Kesselbetrieb für jeden Brennstoff, je nachdem, mit welchem Brennstoff geheizt wird. Die Brennstoffarten werden in Fun- ktion BRENNSTOFF 1/2/3/4 im Installationsmenü angepasst. - BODENHEIZUNG - Das Steuergerät verfügt über Steuerungsfunktion für Bodenpumpe. - Seite 10 Bedienungsanleitung SP-24L+ - SCHONZEIT ist die Funktion, die für Beendigung des Kesselbetriebs bei Brennstoffmangel oder Blockade der Brennstoffschnecke verantwor- tlich ist.Wir stellen die durch Steuergerät gemessene Zeit ein, wenn die Temperatur der Zentralheizung nicht steigt und zwischen 0 C bis 5 C d.h. unter Temperatur ZENTRALHEIZUNG bleibt.
- Seite 11 Bedienungsanleitung SP-24L+ chender Brennstoffdosis für zwei Grenzwerte der Kesselleistung. Kesselleistung ist die Luftmenge, die über den Lüfter an die Feuerstätte geliefert werden. Für Parameter Mindestleistung z.B. (15%) und Höch- stleistung des Lüfters z.B. (99%) wird eine entsprechende Brennstoff- dosis ausgewählt. Entsprechende Anpassung, richtige Testdurchführung garantieren eine fließende Leistungsregelung und entsprechende Luft- menge, die im vollen Umfang des Kesselbetriebes zugeführt wird (15% - 99%).
- Seite 12 Bedienungsanleitung SP-24L+ - BRENNSTOFF 1 Einstellungskorrektur für den ersten Brennstoff - HÖCHSTLEISTUNG DES LÜFTERS - dieser Parameter dient zur Bestim- mungder Höchstdrehleistung des Lüfters (Höchstleistung des Kessels) für Parameter erster Brennstoff. Standardmäßig beträgt der Wert der Höch- stleistung (99%)für Kleinkohle. Bei Brennstoffen wie Pellet ist es möglich, das die Luftmenge auf Feuerstätte eingeschränkt werden muss, da der leichte Brennstoff in Brennkammer angeblasen wird.
- Seite 13 Bedienungsanleitung SP-24L+ Vorsicht! Bei Testdurchführung, insbesondere Test der Höchstleistung soll man der Zentralheizung möglich machen, dass Wärme maximal empfangen wird, während des Tests generiert der Kessel die Höchstlei- stung.Zu diesem Zweck für die Testzeit ist folgendes zu machen: -Thermoventile bei allen Heizkörpern sind für den Höchstdurchfluss ein- zustellen.
- Seite 14 Bedienungsanleitung SP-24L+ 9. Elektrische Sicherung 7 A 10. Das Steuergerät besitzt eine Funktion, die vor dem vorzeitigen Einfrieren der Installation schützt. Fällt die Temperatur unter 6° C, dann schalten sich die Umwälzpumpen automatisch ein. 11. Das Steuergerät ist in eine zweite Sicherheitsstufe ausgerüstet (Notfallthermostat), welche den Kessel vor der Überhitzung schützt.
- Seite 15 Bedienungsanleitung SP-24L+ 11. Installationshinweise 1. Überlassen Sie die Installation des Steuergerätes einer Fachperson. 2. Das Steuergerät soll an einer Stelle installiert werden, wo sich das Gerät nicht mehr als bis zu 40° C aufheizen kann. 3. Die Installation muss nach Punkt 5 (Verwendung) durchgeführt werden. 4.
- Seite 16 Bedienungsanleitung SP-24L+ ELEKTROSCHALTSCHEMA Pompa C.W.U. Pompa C.O. Pompa podłogowa Termostat awaryjny Nadmuch Podajnik Bezpiecznik Sieć PE - (gelb-grün) a) Pumpe WARMES NUTZUNGSWASSER / 230 V AC N - (blau) b) Pumpe ZENTRALHEIZUNG / STB.94 C - (braun) c) Bodenpumpe / 7.5 A d) Notthermostat e) Gebläse f) Schnecke...
- Seite 17 Bedienungsanleitung SP-24 10. Garantiekarte 1. Der Hersteller garantiert eine einwandfreie Produktqualität, einen Garantie- und Nachgarantieservice. 2. Der Hersteller garantiert die einwandfreie Funktion des Steuergerätes für 24 Monate ab dem Kaufdatum. 3. Fehler und Schäden, welche im Garantiezeitraum, zum Vorschein kommen, werden unverzüglich, kostenlos und innerhalb von max. 14 Tagen ab der Ablieferung des Gerätes beim Hersteller repariert.
- Seite 18 Producent: Zakład Elektroniczny „Electronics” Tadeusz Wilgocki ul. Moczydło 10a, 30-698 Kraków tel. 012 650 47 90, fax 012 650 47 91 e-mail: biuro@electronics.net.pl...
