CBE DLS200 Bedienungsanleitung
Verwandte Anleitungen für CBE DLS200
Inhaltszusammenfassung für CBE DLS200

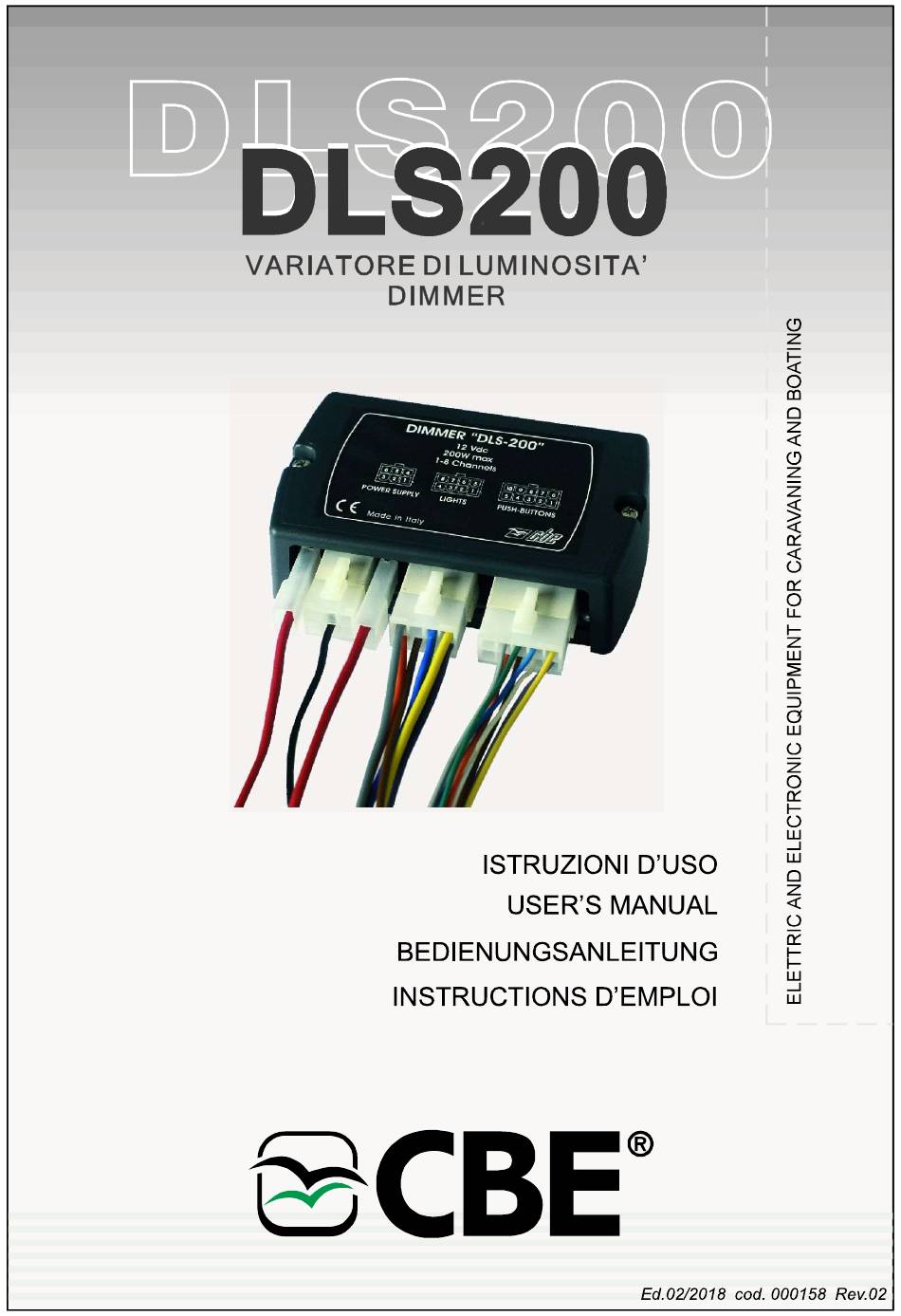

- Seite 1 D L S 200 VARIATORE LUMINOSITA' DIMMER DIMMER "DLS-200" '2 vac 200w SUPP" Y ISTRUZIONI D'USO USER'S MANUAL BE-DIE-NUNGSANLEITUNG INSTRUCTIONS D'EMPLOI SCBE Ed.02/2018 cod. 000158 Rev.02...
- Seite 3 ITALIANO INFORMAZIONI GENERALI CARATTERISTICHETECNICHE INSTALLAZIONE.. DESCRIZIONE COLLEGAMENTI CONFIGURAZIONE CANALI IN PARALLELO COMANDO CANALI DI LUCI DAPIU' PUNTI ENGLISH GENERAL INFORMATION TECHNICAL SPECS. INSTALLATION. CONNECTIONS ...10 PARALLEL CHANNELCONNECTION. CHANNEL CONTROL FROM MORE THAN POSITION DEUTSCH ALLGEMEINE INFORMATIONEN TECHNISCHEANGABEN INSTALLATION ANSCHLÜSSE KONFIGURATION VON KANÄLEN IN PARALLELSCHALTUNG SCHALTEN...
- Seite 4 VARIATORE Dl LUMINOSITA' "DLS200" INFORMAZIONI GENERALI II variatore di luminositå DLS200 é un dispositivo elettronico che permette di regolare le luci (incandescenza, led e alogone) presenti sul camper. Pub essere collegato a uno o piü pulsanti Che, premendo un'unica volta accendono spengono la luce predefinita, mentre con una pressione continua variano I'intensitå...
- Seite 5 INSTALLAZIONE - II dispositivo non é assolutamente adatto all'uso in ambienti esterni e deve essere installato in un apposito vano, asciutto ed aerato. - L'apparecchio genera calore durante il suo normale funzionamento. Assicurarsi che l'installazione di eventuali altre apparecchiature nelle immediate vicinanze del variatore comprometta...
- Seite 6 DESCRIZIONE COLLEGAMENTI ALIMENTAZIONI COLORE CAVO + 12V alimentazione canali di luce "1-2-3-4" Rosso elettronica variatore. MASSA COLORE CAVO 2) - 12V --- — alimentazione elettronica variatore Nero ALIMENTAZIONI COLORE CAVO + 12V alimentazione canali di luce "5-6-7-8" Rosso CANALI LUCI (max 25W 1 canale) COLORE CAVO 1) + Uscita canale I...
- Seite 7 CONFIGURAZIONE CANALI IN PARALLELO In caso di collegamento di un carico superiore a 25W per canale di luci, é necessario collegare in parallelo piü canali (vedi fig. 1). Esempio: Carico luci con potenza 75W, sarä necessario collegare in parallelo 3 canali. Fig.
- Seite 8 LIGHT BRIGHTNESS ADJUSTER "DLS200" GENERAL INFORMATION The light brightness adjuster DLS200 is an electronic device which allows the brightness of the motorhome's internal lights to be varied (resistive incandescent, LED and halogen lights). It can be connected to one or more push buttons installed in the vehicle.
- Seite 9 INSTALLATION - The device is not suited for outdoor use: it must be installed in a specific protected dry and aerated space. - The instrument produces heat during normal operation. Make sure that the installation of other equipment near the instrument does not hamper the correct air flow and prevent the necessary instrument...
- Seite 10 CONNECTIONS POWER SUPPLIES CABLE COLOUR + 12V Channel "1-2-3-4" power supply and electronic dimmer power supply. GROUND CABLE COLOUR 2) - electronic dimmer power supply. Black POWER SUPPLIES CABLE COLOUR + 12V Channel "5-6-7-8" power supply LIGHTING CHANNELS (max 25W 1channel) CABLE COLOUR 1) + Lighting channel output...
- Seite 11 PARALLEL CHANNEL CONNECTION If a higher load than 25W per channel must be connected, channels can be connected in parallel (see fig.l ). Example: lighting load 75W = three channels must be connected in parallel. Fig. 1 —connection example parallel lighting channels 1, 2 and 3...
- Seite 12 LED-Lampen und Halogenlampen). Die Schalt- und Dimmfunktion erfolgt über Tastendruck. Tastendruck kurz um die Lampen ein/auszuschalten; Tastendruck lang um die Helligkeit der Lampen zu regeln. Der DLS200 kann bis auf 8 getrennte Lichtkanäle max 200W schalten. TECHNISCHE ANGABEN STROMVERSORGUNG Betriebsspannung: max.
-
Seite 13: Parallelschaltung
INSTALLATION - Das Gerät darf keinesfalls im Freien verwendet und muss in einem geeigneten, trockenen und belüfteten Raum installiert werden. - Das Gerät erzeugt während seines normalen Betriebs Hitze. Sich dessen versichern, dass die Installation eventueller anderer Ausrüstungen in der unmittelbaren Nähe des Reglers nicht die normale Luftzirkulation beeinträchtigt und nicht die notwendige Kühlung verhindert. -
Seite 14: Anschlüsse
ANSCHLÜSSE VERSORGUNGSKABEL KABELFARBE + 12V Stromversorgung Lichtkanäle "1-2-34" Stromversorgung Regelelektronik MASSE KABELFARBE Stromversorgung Regelelektronik Schwarz VERSORGUNGSKABEL KABELFARBE + 12V Stromversorgung Lichtkanäle "5-6-7-8" LICHTKANÄLE (max 25W IKanal) KABELFARBE 1) + Ausgang Lichtkanal Weiss 2) + Ausgang Lichtkanal Violet 3) + Ausgang Lichtkanal "2"... - Seite 15 KONFIGURATION VON KANÄLEN IN PARALLELSCHALTUNG Wenn Lasten von über 25W pro Lichtkanal angeschlossen werden sollen, müssen mehrere Kanäle parallel geschaltet werden (siehe Abb. 1). Beispiel: Bei Anschluss einer Lampe mit 75W Leistung müssen 3 Kanäle parallel geschaltet werden. Abb. 1 —Beispiel für Parallelanschluss Lichtkanäle...
- Seite 16 VARIATEUR LUMIERE "DLS200" RENSEIGNEMENTS GÉNÉRAUX Le variateur de luminosité DLS200 est un dispositif électronique qui permet de régler les lampes (å incandescence, diodes électroluminescentes et halogénes) présentes sur le camping car. II peut étre branché un interrupteur ou å plusieurs. II suffit d'appuyer sur l'interrupteur une seule fois pour allumer une lampe et l'éteindre,...
- Seite 17 INSTALLATION - Le dispositif n'est absolument pas prévu pour l'extérieur et doit étre installé dans un logement spécial, sec et aéré. - Pendant son fonctionnement normal l'appareil produit de la chaleur. S'assurer que l'installation d'autres appareils dans les environs du variateur ne compromet pas la circulation d'air, en empéchant...
- Seite 18 BRANCHEMENTS COULEUR CABLE ALIMENTATIONS alimentation canaux å lampes "1-2-3-4" et Rouge alimentation variateur électronique MASSE COULEUR CABLE 2) - 12V alimentation variateur électronique Noir COULEUR CABLE ALIMENTATIONS alimentation canaux å lampes "5-6-7-8" Rouge CANAUX LAMPES (max 25W 1 canal) COULEUR CABLE 1) + sortie canal lampe "5"...
-
Seite 19: Configuration
CONFIGURATION DE CANAUX EN PARALLÉLE Pour le branchement d'une charge dépassant 25W par canal å lampes, il faudra brancher plusieurs canaux en paralléle (cf. fig. 1). Exemple: pour une charge de lampes avec une puissance de 75W, il faudra brancher 3 canaux en paralléle. Fig. -
Seite 20: Informazioni Sul Simbolo Weee (Raee)
Ies procédures et Ies points de collecte de ces produits en vue de leur recyclage CBE S.r.l. ECBE Via Vienna, - z.i. Spini (settore D)
