ROWA BASIC 2MATIC Serviceanleitung
Motorrahmen
Inhaltszusammenfassung für ROWA BASIC 2MATIC

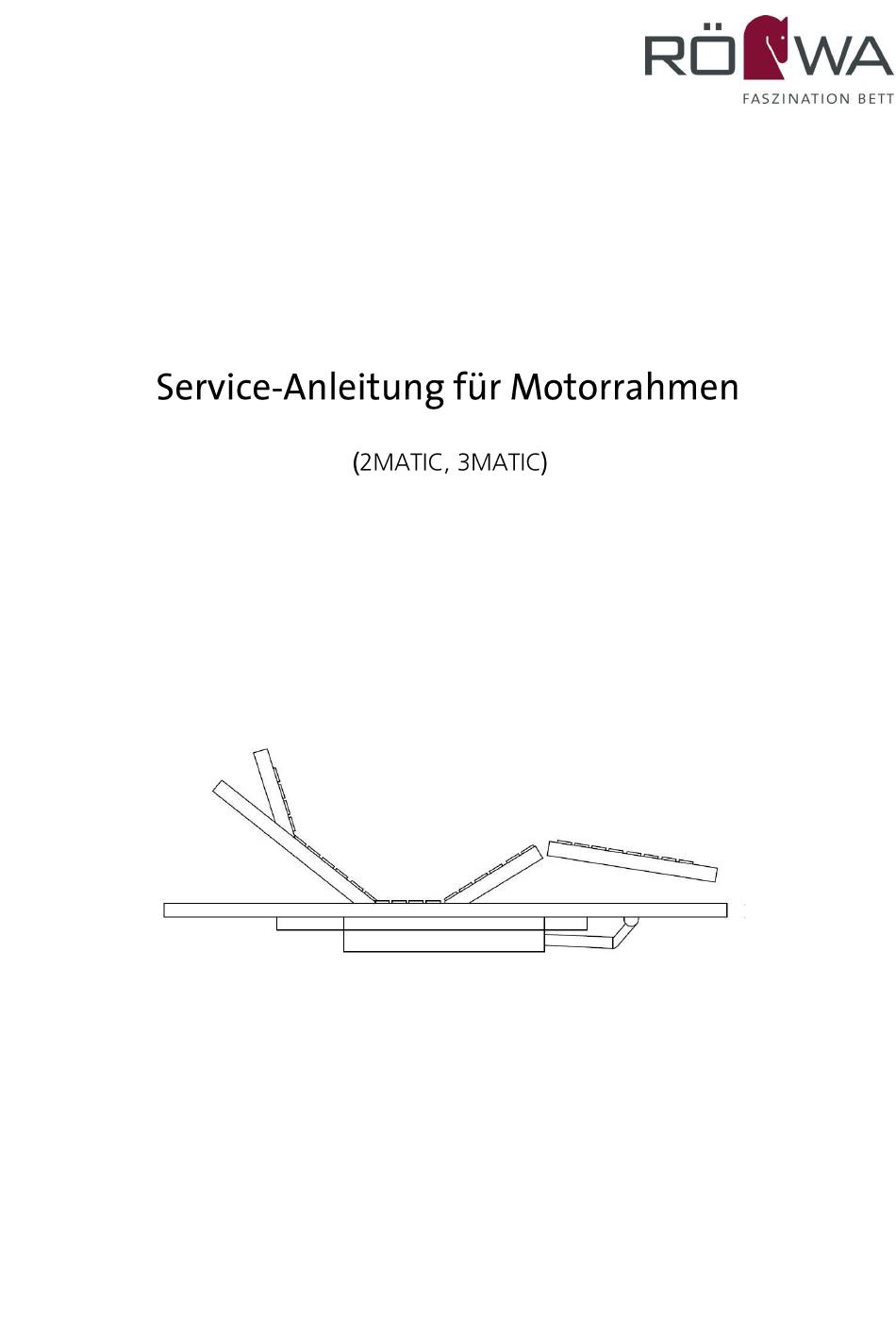

- Seite 1 RÖßWA FASZINATION BETT Service-Anleitung für Motorrahmen (2MATIC, 3MATlC)
-
Seite 2: Allgemeine Hinweise
Service-Anleitung für folgende Röwa Produkte: Ausführung: 2MATlC, 3MATlC Modelle: BASIC Behebung von Störungen: Motorrahmen ist ohne Funktion Einzelne Motoren sind ohne Funktion Motorrahmen funktioniert nur nach Drücken der Netzfreischaltung Notabsenkung ist ohne Funktion Einzelner Motor muss getauscht werden Steuerungseinheit (=Motoreinheit) muss getauscht werden Allgemeine Hinweise: Zur Identifikation Ihres Rahmens halten Sie bitte die Angaben und Fabrikatsnummer bereit. - Seite 3 Motorrahmen ist ohne Funktion Ursache Abhilfe Netzstecker ist nicht Netzstecker einstecken eingesteckt Steckdose ist ohne Strom Steckdose einschalten Oder Sicherung überprüfen. Netzfreischaltung ist nicht Grünen Knopf am Stecker eingeschaltet drücken. Handschalter ist ohne Stecker bis zum Anschlag einstecken und Kabel auf Funktion (keine Schaltgeräusche hörbar) Quetschung prüfen.
- Seite 4 Einzelmotor ist ohne Funktion (Fußmotor) Ursache Abhilfe Stecker des Motors Motorstecker bis zum nicht vollständig Anschlag einstecken eingesteckt Der Motor muss getauscht Motor ist defekt (Schaltgeräusch hörbar) werden. Wenden Sie sich dazu an Ihren Händler. Bitte Serien-Nr. angeben. Steuerungseinheit Die Steuerung (= Motor- (=Motoreinheit) ist defekt einheit) muss getauscht...
- Seite 5 Notabsenkung (Absenkung ohne Strom 230V) ist ohne Funktion Ursache Abhilfe Bedienungsfehler: Falsche Taste " Absenken aller Taste gedrückt Motoren" muss so lange gedrückt werden, bis ein Motor nach dem anderen langsam in die Grundstel- lung fährt. Batterie ist entladen Batterie auswechseln.
- Seite 6 A. Einzelner Motor muss getauscht werden Anleitung für Fuß-Motoren Stecker des Motors der Steuerung abziehen Sicherung von den Bolzen lösen und Bolzen herausschieben. Neuen Motor in um- gekehrter Reihenfolge montieren (Schritte 3, 2, " Absenken aller Motoren" drücken die Motoren in der unteren Position...
- Seite 7 Steuerungseinheit (=Motoreinheit) muss getauscht werden Motorrahmen vom Netz trennen und alle Stecker aus der Steuerung heraus ziehen Siehe Kapitel A: Motoren demontieren. Fuß-Motor demontieren Abdeckungen an der Steuerungs- einheit zur Seite schieben Steuerungseinheit (=Motoreinheit) Neue Steuerung in umgekehrter Reihenfolge montieren (Schritte 3,...
- Seite 8 RÖßWA FASZINATION BETT Rössle & Wanner GmbH Rössle & Wanner Schweiz AG Rössle & Wanner GmbH Rössle & Wanner Schweiz Ulrichstraße 102 Muttenstrasse 15 Ulrichstraße Muttenstrasse 72116 Mössingen 5712 Beinwil am See 72116 Mössingen 5712 Beinwil am See Telefon 07473-7012-0 Schweiz Telefon 07473-7012-0...
