spectro sys Floalarm K4 Bedienungsanleitung
Inhaltszusammenfassung für spectro sys Floalarm K4
- Seite 1 Bedienungsanleitung Floalarm K4 / K12 SYSTEMAUFSTELLUNG UND BEDIENUNGSANLEITUNG Spectron Gas Control Systems GmbH Fritz-Klatte-Str. 8 65933 Frankfurt Germany Tel.: +49 69 38016-0 Fax: +49 69 38016-200 Email: info@spectron.de www.spectron.de GDS_K12_0915.docx...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Floalarm K4 / K12 Inhaltsverzeichnis Übersicht ........................... 3 Set-UP ..........................3 2.1. Anschließen der Stromversorgung ................... 3 2.2. Eingänge anschließen ........................ 3 2.3. Anschluss Relaisausgang ......................3 2.4. Inbetriebnahme ........................... 4 Installation des Gerätes ....................5 3.1. Schema Anschluss ........................5 Konfiguration des Gerätes .................... -
Seite 3: Übersicht

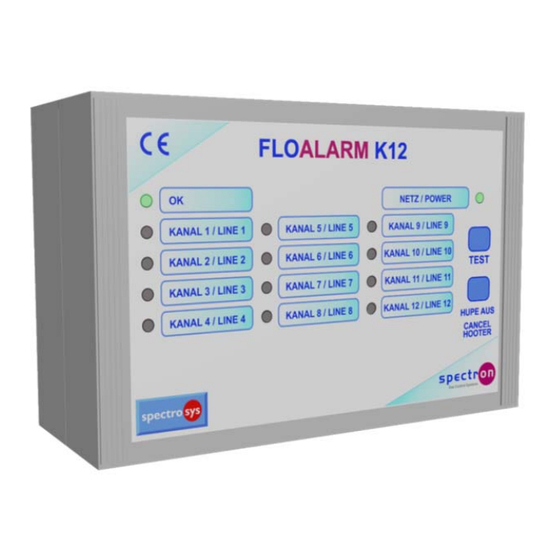

Bedienungsanleitung Floalarm K4 / K12 Übersicht FLOALARM ist speziell konzipiert, um Alarmbedingungen im Druckgasspeicher und Versorgungsleitungen zu überwachen. Drei Modelle sind verfügbar: K4 mit vier Eingängen, K8 mit acht Eingängen und K12 mit zwölf Eingängen. Alle Alarmeingänge sind mit gängigen Schaltersensoren und induktiven Näherungssensoren... -
Seite 4: Inbetriebnahme
Bedienungsanleitung Floalarm K4 / K12 2.4. Inbetriebnahme Bei der Inbetriebnahme werden alle Eingänge stromlos geschlossen (NC), die grünen LEDs "OK" und "POWER" müssen aufleuchten, alle roten LEDs sind aus; der Klingelton ist nicht aktiv. Um alle Eingänge zu programmieren, öffnen Sie den vorderen Teil der Box und gehen Konfigurationsmodus (Bitte lesen Sie die folgenden Anweisungen). -
Seite 5: Installation Des Gerätes
Bedienungsanleitung Floalarm K4 / K12 3. Installation des Gerätes 3.1. Schema Anschluss FLOALARM K12 Anschlüsse Legende Klemme Beschreibung Klemme Beschreibung Eingang / Line 1 Eingang / Line 9 Eingang / Line 2 Eingang / Line 10 Eingang / Line 3... -
Seite 6: Eingang
Bedienungsanleitung Floalarm K4 / K12 FLOALARM K8 Anschlüsse Legende Klemme Beschreibung Klemme Beschreibung Relais N.O. Eingang 1 Relais N.C. Gemeinsames Relais Eingang 2 Stromversorgung Eingang 3 Eingang 4 Eingang 5 Eingang 6 Eingang 7 Eingang 8 Achtung: Im Falle der FUSE-Substitution,... - Seite 7 Bedienungsanleitung Floalarm K4 / K12 FLOALARM K4 Anschlüsse Legende Klemme Beschreibung Eingang 1 Eingang 2 Eingang 3 Eingang 4 Relais N.O. Relais N.C. Gemeinsames Relais Stromversorgung Achtung: Im Falle der FUSE-Substitution, verwenden eine 500 mA Sicherung Für die Verbindung zwischen dem Gerät und...
-
Seite 8: Konfiguration Des Gerätes
Bedienungsanleitung Floalarm K4 / K12 Konfiguration des Gerätes Um das Gerät zu konfigurieren, ist es notwendig, den Konfigurationsmodus aufzurufen. Konfigurationsmodus Um den Konfigurationsmodus aufzurufen, gehen Sie folgendermaßen vor: Behälter indem Sie die Öffnen Sie den Schrauben unter den Deckleisten entfernen. -
Seite 9: Betrieb
Bedienungsanleitung Floalarm K4 / K12 ALARM LEVEL Um die Lautstärke des Klingeltons zu wählen, verschieben Sie den Schalter auf der Unterseite PCB (in dem Diagramm der vorherigen Seite ist mit SWITCH angezeigt). LINKE Position = HOCH RECHTE Position = NIEDRIG ... - Seite 10 Bedienungsanleitung Floalarm K4 / K12 Ende des Alarms: Eingangsschalter von Alarm Normalzustand. Alarm-LED schaltet von aktiv aus. Fall 2: Quittierung nach dem Ende des Alarmereignisses Starten des Alarmereignisses: Eingangsschalter von Normal- auf Alarmzustand. Hupe schaltet aus, und die entsprechende Alarm LED blinkt oder...
-
Seite 11: Technische Eigenschaften
Bedienungsanleitung Floalarm K4 / K12 Technische Eigenschaften EINGÄNGE Spezifikationen V(max) = 15 Vdc; I(max) = 20 mA EINGÄNGE Kompatibilität Standard-mechanische Schaltsensoren Solid-State-PNP / NPN Schaltsensoren DC nur induktive Näherungssensoren Typ NAMUR RELAIS AUSGANG V(max) = 24 Vac Imax = 1 A NO und NC-Kontakt möglich... -
Seite 12: Konformitätserklärung
Bedienungsanleitung Floalarm K4 / K12 Konformitätserklärung GDS_K12_0915.docx...
