Reichelt iLDM150 Bedienungsanleitung

Laser-entfernungsmesser
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

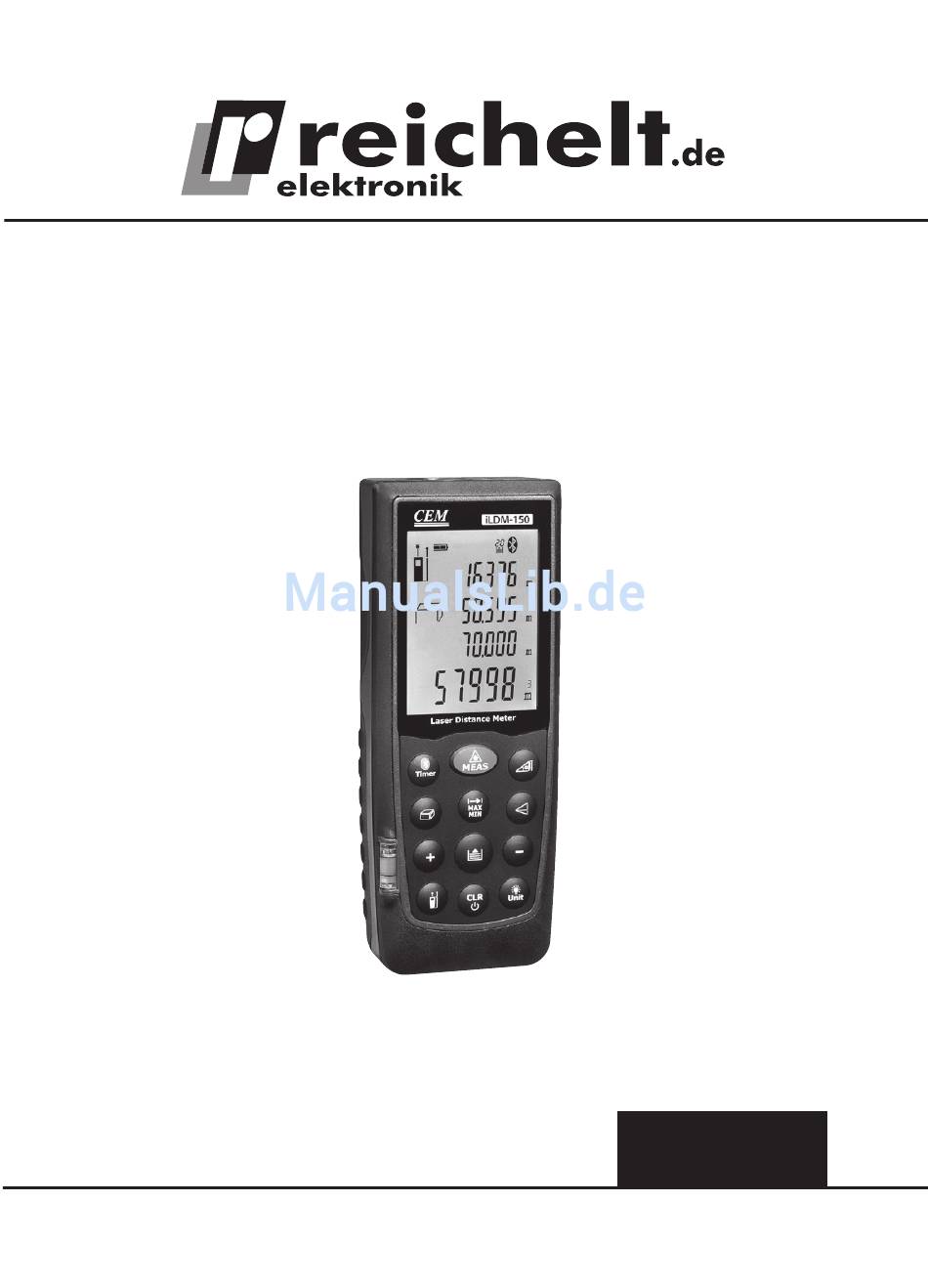

Laser-Entfernungsmesser
iLDM150
– Bedienungsanleitung –
DEUTSCH
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Reichelt iLDM150

  • Seite 1 Laser-Entfernungsmesser iLDM150 – Bedienungsanleitung – DEUTSCH...

  • Seite 2: Inhaltsverzeichnis

    Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 7/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.

  • Seite 3: Beschreibung Und Funktion

    1. Beschreibung und Funktion Der Laser-Entfernungsmesser ermöglicht die berührungslose Messung von Distan- zen. Darüber hinaus verfügt er über zahlreiche Rechenfunktionen für die Berech- nung von Flächen, Rauminhalten und für Höhenmessungen von Objekten. Eine weitere Auswertung inklusive Einbindung von Messergebnissen in Bilder der Mess- objekte ist über eine Bluetooth-Verbindung zu einem Smartphone möglich.
  • Seite 4 · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

  • Seite 5: Bedien-, Anschluss- Und Anzeigeelemente

    4. Bedien-, Anschluss- und Anzeigeelemente Taste Ein/Messen Taste Bluetooth/Timer Taste Einmal-/Dauermessung Rechentaste Flächen-/Volumenberechnung Speichertaste Plus-Taste Taste Löschen/Aus Taste für Bezugspunkt der Messung Taste für Winkel-/Absteckmessung 10. Taste für indirekte Höhenmessung 11. Minus-Taste 12. Taste für Displaybeleuchtung/Einheiten 13. Seitliche Messtaste Anzeigen im Display Anzeige „Laser aktiv”...

  • Seite 6: Inbetriebnahme Und Betrieb

    5. Inbetriebnahme und Betrieb 5.1 Batterien einlegen/wechseln · Öffnen Sie das Batteriefach und legen Sie zwei Mignon-Batterien polrichtig entsprechen der der Polungsmarkierung im Batteriefach ein. · Verwenden Sie nur langlebige und auslaufsichere Alkaline-Batterien. Wechseln Sie beide Batterien, wenn das Batteriestatus-Symbol im Display blinkt.

  • Seite 7: Messungen

    Displaybeleuchtung · Die Displaybeleuchtung wird durch die Beleuchtungstaste (12) ein- und aus- geschaltet. Maßeinheit einstellen · Durch Betätigen der Einheitentaste (12) sind die Maßeinheiten zwischen m, Zoll (in) und Fuß (ft) umschaltbar. 5.3 Messungen Einmalmessung · Schalten Sie das Gerät ein und aktivieren Sie dann den Messlaser durch er- neutes Drücken der Taste „MEAS”...

  • Seite 8: Berechnungen

    Dauermessung (Tracking) mit Min-/Max-Erfassung · Diese Betriebsart kann die Kontrolle der Einhaltung von Maßen und deren Übertragung von Bauplänen erleichtern. · Dabei wird der Laser, wie in den Abbildungen unten gezeigt, über das Mess- objekt bewegt, und es wird alle 0,5 s ein neuer Messwert erfasst und in der dritten Displayzeile angezeigt.

  • Seite 9: Indirekte Messungen (Höhenmessungen)

    · Drücken Sie nochmals kurz die Taste „MEAS” für die Erfassung der zweiten Strecke. · Drücken Sie nochmals kurz die Taste „MEAS” für die Erfassung der dritten Strecke. · Das Rechenergebnis erscheint in der vierten Displayzeile. 5.5 Indirekte Messungen (Höhenmessungen) Messung mit zwei Messpunkten ·...
  • Seite 10 zur zu berechnenden Strecke befindet und führen Sie dann die zweite Mes- sung mit der Taste „MEAS” aus. · Peilen Sie den dritten Messpunkt (3, siehe Skizze unten) an und messen Sie die Distanz mit der Taste „MEAS”. · Das Berechnungsergbnis erscheint in der vierten Displayzeile. Messung mit drei Messpunkten (oben) ·...

  • Seite 11: Messwertspeicher

    5.6 Messwertspeicher · Das Messgerät speichert die letzten 20 Messwerte automatisch. · Das Aufrufen der Messwerte erfolgt, ausgehend vom letzten aufgenommen Messwert, mit der Speichertaste (5). · Mit den Plus-/Minus-Tasten können Sie nun durch die Messwertliste navigie- ren. · Der Messwertspeicher wird gelöscht durch gleichzeitiges Drücken der Spei- chertaste und der Taste „CLR”.

  • Seite 12: Winkelmessung

    · Drücken Sie die Taste für die Absteckfunktion (9) so lange, bis das Absteck- symbol im Display erscheint. · Der erste Wert (a, siehe Skizze unten) erscheint blinkend im Display. · Stellen Sie die gewünschte Strecke mit den Plus-/Minus-Tasten ein. Bei länge- rem Drücken zählt das Gerät die Werte schneller durch.

  • Seite 13: Wartung, Lagerung Und Pflege

    6. Wartung, Lagerung und Pflege · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht auf das Display-Sichtfenster drücken! Bei stärkeren Verschmutzungen kann das Rei- nigungstuch leicht mit Wasser angefeuchtet sein. Keine Reinigungsmittel und Chemikalien einsetzen! 7.

  • Seite 14: Entsorgungshinweise

    8. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte! Batterieverordnung beachten! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie sind verpflichtet, diese in den Wertstoffkreislauf zurückzugeben.
