ISYGLT 80024026 Technische Daten / Gebrauchsanweisung
In-modul mit 4 digitalen eingängen
Verwandte Anleitungen für ISYGLT 80024026
Inhaltszusammenfassung für ISYGLT 80024026

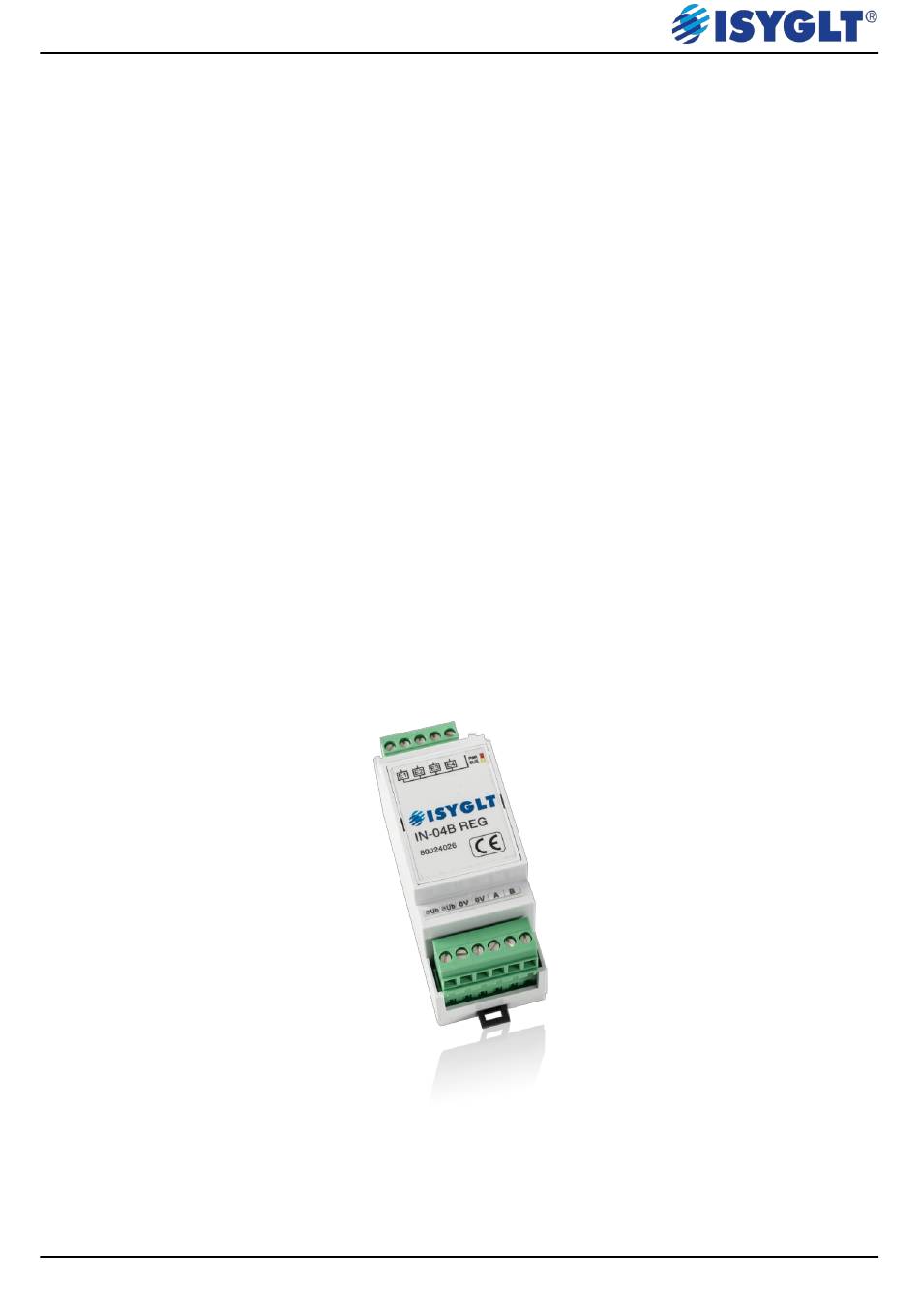

- Seite 1 Technische Daten / Gebrauchsanweisung IN-04B-REG Artikel-Nr. 80024026 IN-Modul mit 4 digitalen Eingängen Seebacher GmbH Tel.: +49 8021 50434-0 www.seebacher.de Brunnenweg 33, 83666 Waakirchen info@seebacher.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Dokumentation Diese Anleitung richtet sich an Fachpersonal, das mit der Montage, Installation und der Bedienung des ISYGLT-Systems vertraut ist. HINWEISE ZUR DOKUMENTATION ....2 Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme unbe- Aufbewahrung der Unterlagen ......2 dingt durch und bewahren Sie diese für die weitere Verwendung... -
Seite 3: Sicherheitshinweise
Installation und Inbetriebnahme des Gerätes: • nur in Verbindung mit einem geeigneten Kleinspannungsnetzteil betrieben werden. Die Montage und Installation des ISYGLT-Moduls darf nur durch • nur entsprechend der angegebenen Schutzklasse angeschlossen eine Elektrofachkraft erfolgen. Andere Tätigkeiten in Verbindung mit werden. -
Seite 4: Gewährleistung
Gewährleistung Lagerung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Das Produkt muss trocken, vor Verschmutzungen und mechani- Diese beschränken sich auf den bestimmungsgemäßen Einsatz schen Belastungen geschützt, gelagert werden. Nach einer feuch- des Moduls und beziehen sich auf die Reparatur oder den Aus- ten oder verschmutzenden Lagerung darf das Produkt erst nach ei- tausch des Moduls. -
Seite 5: Produktbeschreibung
• 4 Eingänge galvanisch gegenüber dem BUS getrennt, auf einer gemeinsamen COM-Klemme Bauform • Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 2 TE DIP-Schalter DIP-Schalter 10-polig: • Zur Einstellung der ISYGLT-BUS-Adresse (0-127), befindet sich unter dem Deckel des Moduls • S4 bis S10: Moduladresse ISYGLT 10 Technische Daten IN-04B-REG... -
Seite 6: Anschlussbelegung
10.1 Anschlussbelegung Klemme 5-poliger Stecker oben Klemme 6-poliger Stecker unten Eingang 1 Betriebsspannung Eingang 2 Betriebsspannung Eingang 3 Betriebsspannung 0V Eingang 4 Betriebsspannung 0V Common f. E1-E4 Subnet (BUS A, RS-485) Subnet (BUS B, RS-485) 11 Ansicht Abbildung 1: IN-04B-REG Seebacher GmbH Tel.: +49 8021 50434-0 www.seebacher.de... -
Seite 7: Schaltplan
12 Schaltplan Druckfehler und technische Änderungen vorbehalten. Seebacher GmbH Tel.: +49 8021 50434-0 www.seebacher.de Brunnenweg 33, 83666 Waakirchen info@seebacher.de...
