Eagle SHUTTLE 2000 Einbauanleitung
Inhaltszusammenfassung für Eagle SHUTTLE 2000

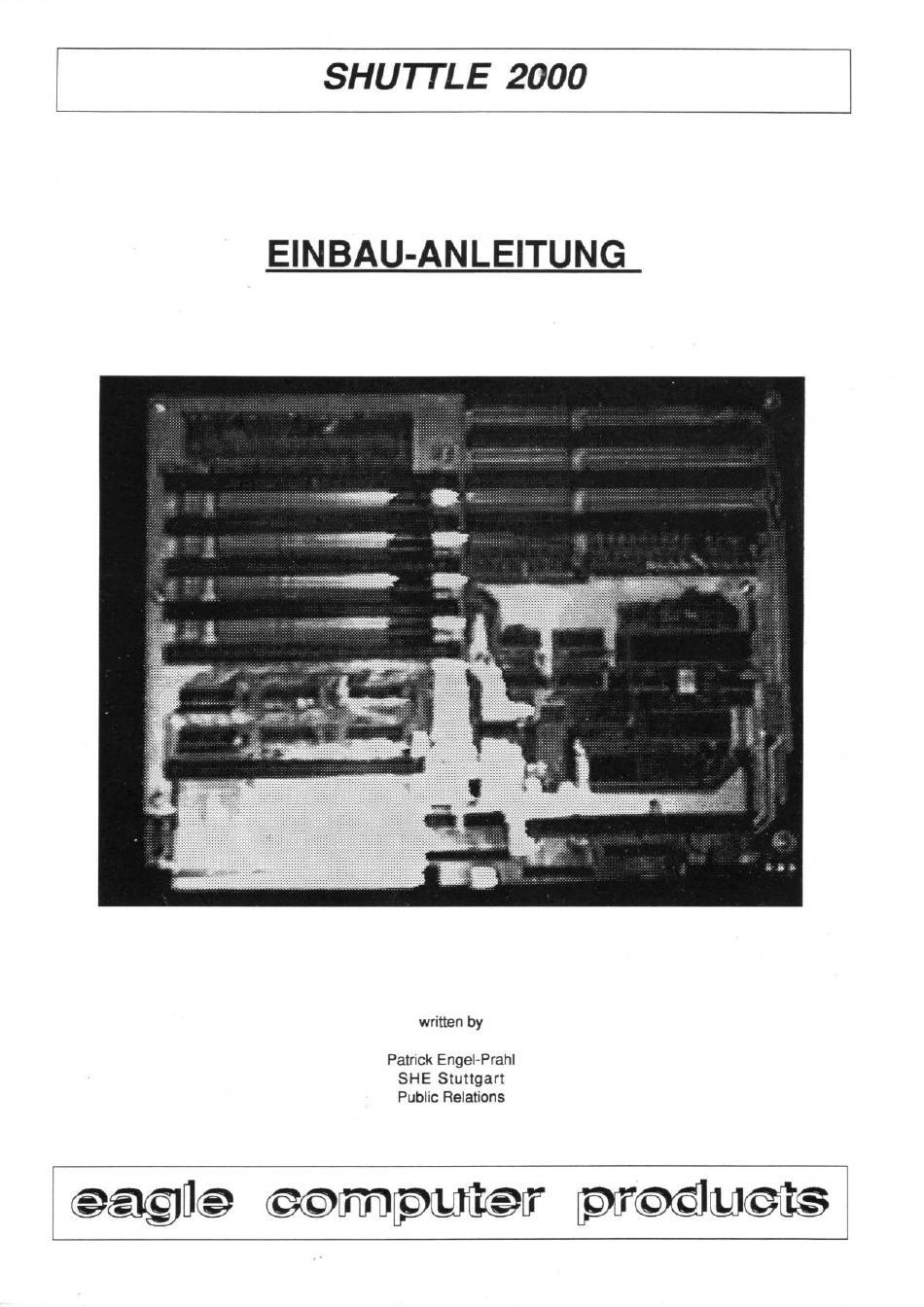

- Seite 1 SHUTTLE 2000 EINBAU-ANLEITUNG written by Patrick Engel-Prahl SHE Stuttgart Public Relations eagle computer procluots https://amiga.resource.cx https://amiga.resource.cx...
- Seite 2 Auf das SHUTTLE2000 selbst haben Sie ein Jahr Garantieanspruch. Aber wir müssen Sie leider an dieser Stelle darauf hinweisen, daß für sämtliche Umbauarbeiten jedoch der Haftungsausschluß gilt, dies beeinhaltet auch den AMIGA 500(Plus). Inhalt des SHUTTLE2000-Kits: Hauptplatine SHUTTLE 2000 Modifikationsplatinen 1 Verbindungsplatine zwischen SHUTTLE2000 und AMIGA vorgefertigte Flachbandkabel für die Modifikationsplatinen Flachbandkabel zum Anschluß...
-
Seite 3: Ein Paar Tips
SHUTTLE 2000 Ein paar Tips Grundregeln: Da Sie beim Einbau in den direkten Kontakt mit der Hauptplatine (Motherboard) kommen werden, müssen Sie ein paar Grundregeln beachten, um den Computer vor Schaden zu bewahren: 1. MachenSie nichts,wenn Sie sich nicht im Klaren darüber Sind,was Sie eigentlichgenau tun sollen! 2. - Seite 4 SHUTTLE 2000 l. Öffnen des AMIGA 500(Plus) ÖffnenSie IhrenAMIGA,indemSie ihn auf die Tastaturlegenund die in Abbildung1 gekennzeichneten Schrauben entfernen. Bitte beachten Sie, daß hierdurch eventuell noch geltende Garantieansprüche erlöschen. Zuvor sollten Sie selbstverständlich die Stromversorgung zum AMIGA unterbrechen und jegliche Anschlüsse entfernen. Nun können Sie das Gehäuseoberteil abnehmen. Abbildung 1: Rückseite des AMIGA SOO(Pks) II.
- Seite 5 SHUTTLE 2000 Abbildung 2: Position der Custom-Chips 'Denise", "Paula- und •Gary" IV. Modifikation "Denise" Entfernen Sie den Chip "Denise". Er sitzt am linken Rand der Hauptplatine, nur knapp über dem Expansionsslot, und trägt die Aufschrift "8362". Bitte beachten Sie die am Anfang dieser Einbauanleitung...
- Seite 6 SHUTTLE 2000 V. Modifikation von "Paula" und "Gary" Entfernen Sie die Chips "Paula" und "Gary". Sie sitzen etwa in der Mitte der Hauptplatineund tragen die Aufschrift "8364" (Paula) und "5719" (Gary). Die beiden noch übrig gebliebenen Modifikationsplatinen sind beim ersten Anblick identisch, weisen bei genauer Betrachtungdoch einige wichtige Unterschiedeauf: Einerseits sind die Fassungenverschieden ausgerichtet, andererseits Sind die Steckverbindungen (Füßchen) einmal über der Bezeichnung "Paula"...
- Seite 7 Verbinden Sie das Ganze nun mit Ihrem AMIGA 500(Plus), indem Sie die freie Seite der Verbindungs- platine in den Explansionsslot stecken. Diese ist der Höhepunkt des Umbaues und ein großer Moment für Sie, denn er läßt Sie in den noblen Kreis der A2000-Besitzer aufsteigen. Abbildung 7: Verbndung SHUTTLE20Ø und AMIGA procluots eagle computer...
- Seite 8 Auch hier muß die Dreiecksmarkierung nach links oben zeigen auf der Platine). Xl. Eventuell: Anschluß eines Netzteiles Von Eagle Computer Products Wird ein speziell modifiziertes Netzteil angeboten. Wir empfehlen Ihnen, dieses auch zu verwenden. Der Anschluß SHUTTLE2000-Neüteiles ist denkbar einfach. An dem Neüteil...
- Seite 9 Ihrer Auffassung zugrunde, daß der AMIGA mehr ist als nur ein reiner Spielcomputer. Diese Auffassung teilen wir mit Ihnen und das Eagle Computer Products-Team ist deshalb ständig besonnen, neue Produkte zu entwickeln, die die professionelle Nutzung des AMIGAs fördern. Bitte informieren Sie sich stets bei Ihrem Fachhändler...
