1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
•
Stecken Sie die abisolierten Adern der Anschlussleitung in die Lüsterklemmen am
Bewegungsmelder und schrauben diese gut fest!
• Beachten Sie hier Bitte die Anschlussreihenfolge: 1. Verbinden Sie den blauen Neutralleiter
der Zuleitung mit der Klemme (N), sowie den Nullleiter der Lampe mit N1. Verbinden Die
die ankommende Phase mit der Klemme (L) und die Ausgehende mit (L1) zur Lampe.

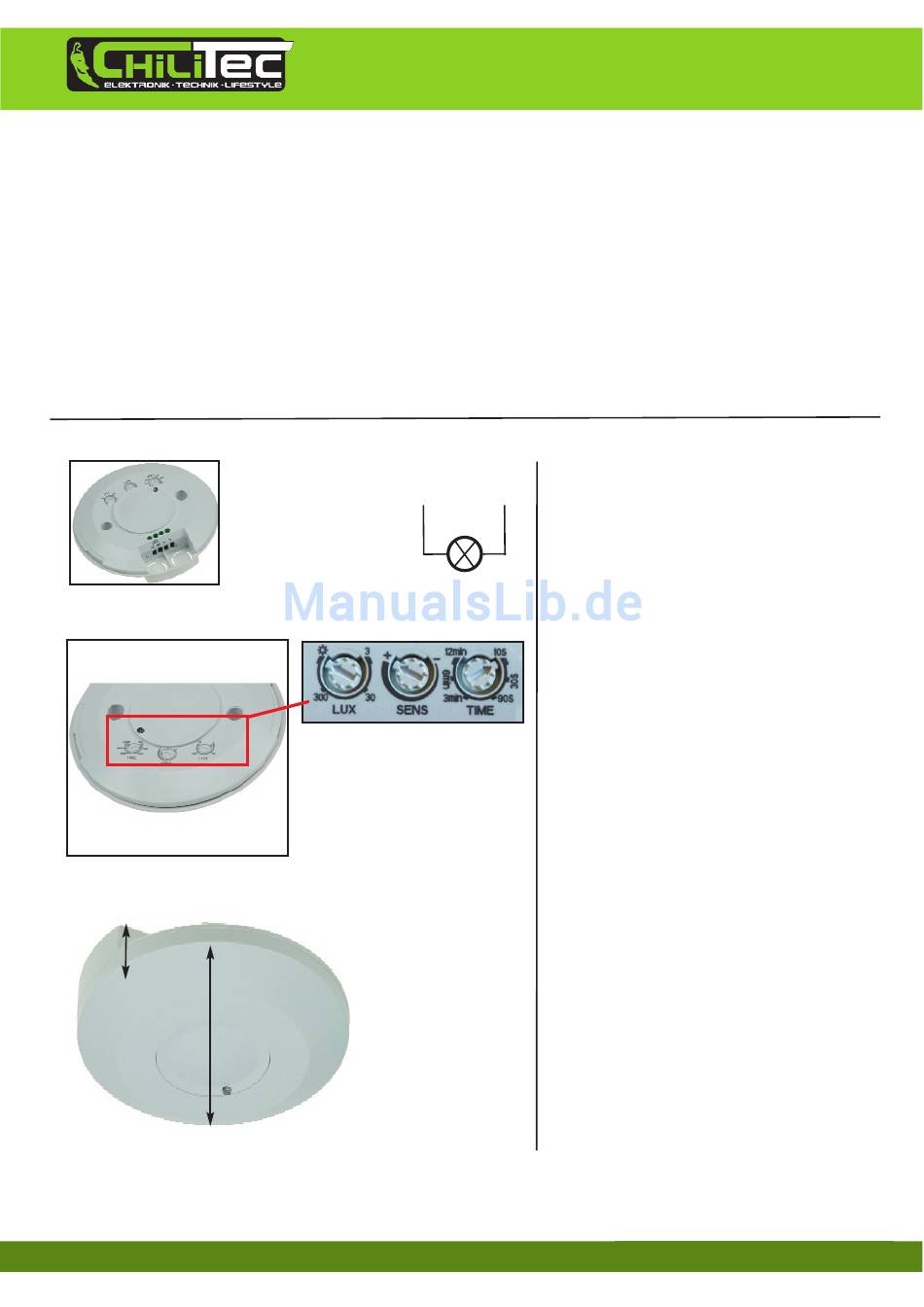

1. Anschlussbild:
Leitungsfarben oder Reihenfolge kann abweichen
Eingang der Zuleitung (L) und (N)
Ausgang zur Lampe (L1) und (N1)
2. Einstellung:
3. Bemaßung:
24mm
114mm
Bitte beachten Sie das es sich hierbei um ein hochempfindliches Gerät handelt, welches unter
bestimmten Bedingungen schon einmal unbeabsichtigt aktiviert werden kann.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
-Produktdatenblatt-
Anderenfalls besteht LEBENSGEFAHR!!
Helligkeit / Empfindlichkeit / Zeit
Stand 12-2015- V1.01
Anschluss am Stromkreis:
Schließen Sie den Bewegungs-
melder zwischen Verbraucher
und Leuchte. Installieren Sie
den Bewegungsmelder nicht in
der Nähe von Heizungen oder
Klimageräten. Dies kann die
Funktion beeinträchtigen oder
das Gerät zerstören!!
Prüfen Sie zum Abschluss der In-
stallation noch einmal Ihre Ka-
belverbindungen, wenn alles OK
ist, stellen Sie nun den Strom an
der Hauptsicherung wieder an!
Nun sollte der Bewegungsmelder
reagieren
Funktionstest bei Tageslicht
1. Stellen Sie den Regler Time /
Zeit auf die kleinste Stufe, 10s.
2. Stellen Sie den Regler Lux auf
die größte Stufe, Sonnensymbol.
3. Stellen Sie den Regler Sens
auf die größte Stufe. Wenn nun
eine Person den Erfassungsbe-
reich betritt sollte der Bewe-
gungsmelder auslösen und nach
den eingestellten 10s wieder
ausschalten. Beachten Sie das
das Gerät auf Wärmeverände-
rung reagiert. Siehe Anhang
