SCHEELEN Moonliner Bedienungsanleitung Seite 6

4
15 17
13
12
12 14
16 18
6

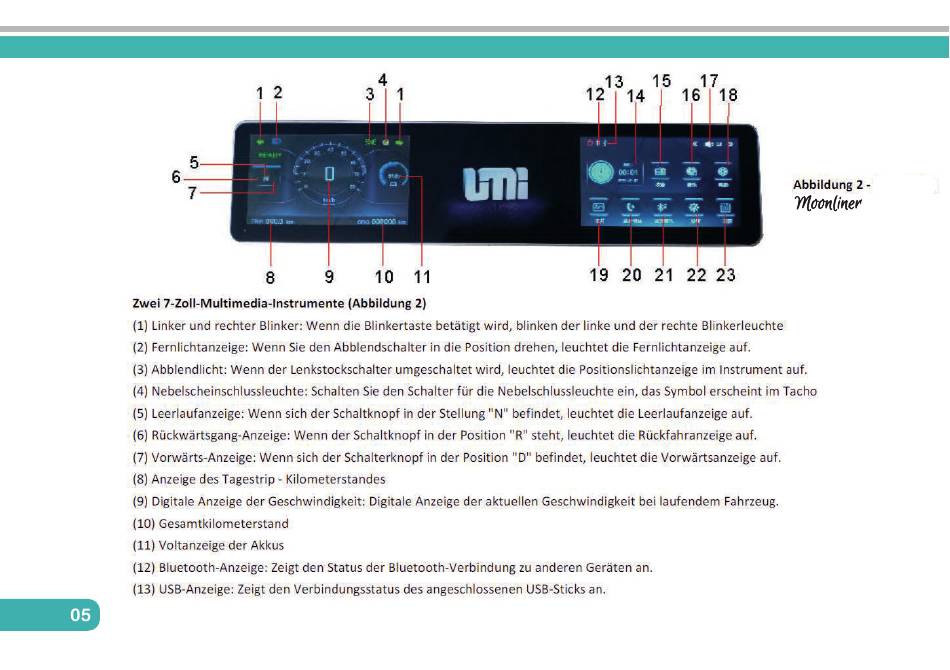

Abbildung 2 -
7
19 20 21 22 23
9 10 11
8
Zwei 7-Zoll-MuItimedia-lnstrumente (Abbildung 2)
(I) Linker und rechter Blinker: Wenn die Blinkertaste betätigt wird, blinken der linke und der rechte Blinkerleuchte
(2) Fernlichtanzeige: Wenn Sie den Abblendschalter in die Position drehen, leuchtet die Fernlichtanzeige auf.
(3) Abblendlicht: Wenn der Lenkstockschalter umgeschaltet wird, leuchtet die Positionslichtanzeige im Instrument auf.
(4) Nebelscheinschlussleuchte: Schalten Sie den Schalter für die Nebelschlussleuchte ein, das Symbol erscheint im Tacho
(5) Leerlaufanzeige: Wenn sich der Schaltknopf in der Stellung "N" befindet, leuchtet die Leerlaufanzeige auf.
(6) Rückwärtsgang-Anzeige: Wenn der Schaltknopf in der Position "R" steht, leuchtet die Rückfahranzeige auf.
(7) Vorwärts-Anzeige: Wenn sich der Schalterknopf in der Position "D" befindet, leuchtet die Vorwärtsanzeige auf.
(8) Anzeige des Tagestrip - Kilometerstandes
(9) Digitale Anzeige der Geschwindigkeit: Digitale Anzeige der aktuellen Geschwindigkeit bei laufendem Fahrzeug.
(10) Gesamtkilometerstand
(11) Voltanzeige der Akkus
(12) Bluetooth-Anzeige: Zeigt den Status der Bluetooth-Verbindung zu anderen Geräten an.
(13) USB-Anzeige: Zeigt den Verbindungsstatus des angeschlossenen USB-Sticks an.
05
