Montage- und Betriebsanleitung
www.scheer-heizsysteme.de
®
Blautherm DUO
Einstufig- ProCondens
mit Gebläsenachlauf
Für die Fachkraft
PC 15
ohne Gebläsenachlauf
PC 25
Dieses Gerät ist gemäß
Herstellerangaben
auch für
den Betrieb mit
Heizöl EL
schwefelarm
geeignet
Innovative Heizsysteme
Götz Heizsysteme GmbH
Felix-Wankel-Str. 3
- 74374 Zaberfeld
Tel. 0 70 46 / 91 11 5-0 Fax:0 70 46/9 11 15 - 15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scheer Blautherm DUO PC 25
Inhaltszusammenfassung für Scheer Blautherm DUO PC 25
- Seite 1 Montage- und Betriebsanleitung www.scheer-heizsysteme.de ® Blautherm DUO Einstufig- ProCondens mit Gebläsenachlauf Für die Fachkraft PC 15 ohne Gebläsenachlauf PC 25 Dieses Gerät ist gemäß Herstellerangaben auch für den Betrieb mit Heizöl EL schwefelarm geeignet Innovative Heizsysteme Götz Heizsysteme GmbH Felix-Wankel-Str. 3 - 74374 Zaberfeld Tel.
- Seite 2 ® Blautherm DUO Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zu Ihrer Entscheidung, den SCHEER ® DUO einzusetzen. Blautherm ® Mit dem Erwerb des Blautherm DUO haben Sie sich den zur Zeit zukunftssichersten und effizientesten Stand der Heiztechnik gesichert.
-
Seite 3: Inhaltsverzeichnis
Brenner Blautherm DUO PC 15/PC 25 einstufig Inhaltsverzeichnis Wichtige Punkte zur Beachtung............. Seite 2 Der Aufbau des Brenners im Überblick.......... Seite 3 Der Aufbau der Mischpatrone............Seite 4 Düsenwechsel................Seite 5 Stellung der Elektroden kontrolliere..........Seite 6 Drehzahleinstellung des Gebläses..........Seite 6 Einstellung des Ölpumpendruckes.......... -
Seite 4: Wichtige Punkte Zur Beachtung
Brenner Blautherm DUO PC 15/PC 25 einstufig Wichtige Punkte zur Beachtung ! Die Installation, die Inbetriebnahme und Instandsetzung sowie die Wartung des Ölgebläsebrenners dürfen nur von Fachkundigen nach den entsprechenden Vorschriften vorgenommen werden. Bei Nichtbeachtung der Bedienungsanweisung entfällt der Gewährleistungsanspruch. Dieser Brenner ist geeignet zur Verbrennung leichter mineralischer Heizöle nach DIN 51603 mit einer Viskosität bis 6 cSt. -
Seite 5: Der Aufbau Des Brenners Im Überblick

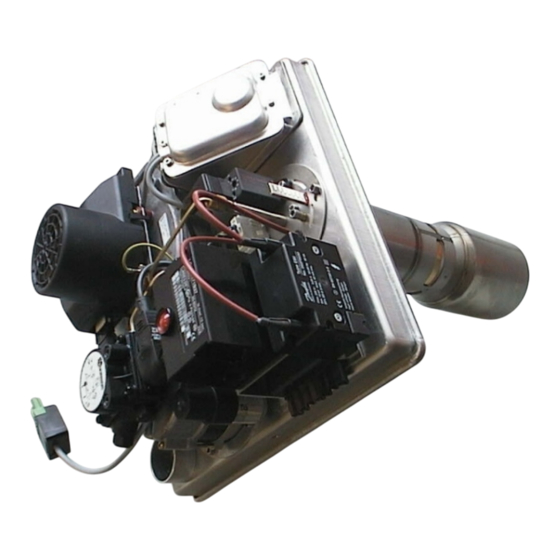

Brenner Blautherm DUO PC 15/PC 25 einstufig Der Aufbau des Brenners im Überblick IRD1010 Meßnippel mit roter Aufschrift Gebläsedruck Zündkabel Danfoss EBI DKO 992 Mod. 20 Magnetvenil Suntec AS 47-C Ölpumpenmotor Radialgebläse RG 130 / RG 148... -
Seite 6: Der Aufbau Der Mischpatrone
Brenner Blautherm DUO PC 15/PC 25 einstufig Der Aufbau der Mischpatrone Zündkabel Patronendeckel Zündelektroden Danfoss-Vorwärmer Flammen- No-Dosierring überwachung Sichtröhrchen mit Glasscheibe für die Flammenüberwachung... -
Seite 7: Düsenwechsel
Brenner Blautherm DUO PC 15/PC 25 einstufig Düsenwechsel Befestigungsschraube von Nach erfolgtem Düsenwechsel - Düsengröße: 0,3 gal/h - 80° DOF = für PC 15 ist die Luftdüse der Mischein- 0,4 gal/h - 60° SF = für PC 25 richtung mit der Öldüse bündig - Düsenfabrikat / -typ: zu setzen. -
Seite 8: Die Stellung Der Elektroden Kontrollieren
Brenner Blautherm DUO PC 15/PC 25 einstufig Die Stellung der Elektroden kontrollieren 1. Flucht mit Messinghülse 2. Elektrodenabstand 4 - 5 mm Drehzahleinstellung des Gebläses an der Gebläseregelung Gebläsegrößen: RG 130 bei PC 15 RG 148 bei PC 25 Drehzahlgeregeltes Gebläse Die Luftmenge als auch der Gebläsedruck vor der Mischeinrichtung werden mit der Motordrehzahl eingestellt. -
Seite 9: Einstellung Des Ölpumpendruckes
Brenner Blautherm DUO PC 15/PC 25 einstufig Die Einstellung des Ölpumpendruckes Druck- Vakuum- messung messung Druck- messung Druck- einstellung Vakuum- messung Suntec AS 47-C Danfoss BFP 21 Einstelldaten: Luftdüse Öldüse Pumpendruck Gebläsedruck PC 15 15,7 / 24 0,3 - 80° DOF 18 bar 16 mbar PC 25... -
Seite 10: Flammenüberwachung
Brenner Blautherm DUO PC 15/PC 25 einstufig Die Flammenüberwachung Die Flammenüberwachung erfolgt mit einem Infrarot-Flackerlicht-Detektot (IRD) Grundsätzlich ist ein IRD 1010 axial mit roter Aufschrift zu verwenden! Empfohlene Einstellung: Skalenwert 5 Leuchtdiode (LED) 1 ist Leuchtdiode 2 zeigt den eine Vorwarndiode sowohl jeweiligen Schaltzustand für die Vorbelüftung als des Fühlers an:... -
Seite 11: Klc 2002
Brenner Blautherm DUO PC 15/PC 25 einstufig KLC 2002 (G) für Ölflammen im intermittierenden Brennerbetrieb Der Breitbandflammenwächter KLC 2002 (G) ist ein kompakter Flammenwächter, der speziell für blau brennende Feuerungssysteme in Gebläsebrenner- anwendungen im Haushaltsbereich entwickelt wurde. Die patentierte Auswertung des Signals erfolgt über die Flackerfrequenz der Strahlung der anstehenden Flamme. -
Seite 12: Zweistufiges Elektronisches Steuergerät Obc
Brenner Blautherm DUO PC 15/PC 25 einstufig Zweistufiges elektronisches Steuergerät OBC Ader Nr. 6 von Kontakt Nr. 1 auf Kontakt Nr. 7 Einfache Umverdrahtung 020096 020098 Steuergerät OBC 82.13 SC Steuergerät OBC 85.13 SC ohne Gebläsenachlauf mit Gebläsenachlauf ACHTUNG: Für das OBC 85.13 SC muss eine Dauerphase im Steuergerätesockel vorhanden sein! Informationen für den Betrieb Ölfeuerungsautomaten OBC 80 verfügen über eine zweifarbige LED, die den Betriebszustand... -
Seite 13: Der Digitale Feuerungsautomat Dko 992, Mod
Brenner Blautherm DUO PC 15/PC 25 einstufig Der digitale Feuerungsautomat DKO 992, Mod. 20 Die elektrische Verdrahtungseinheit verfügt über einen speziellen Feuerungsautomaten (digitaler Feuerungsautomat DKO992, dessen Programmablauf auf den Pro-Condens abgestimmt ist. • Der Feuerungsautomat darf in keinem Fall gegen ein Standardgerät ausgetauscht werden. -
Seite 14: Nox-Modulation, Einstellung Der Rezirkulation
Brenner Blautherm DUO PC 15/PC 25 einstufig Die NOx-Modulation, Einstellung der Rezirkulation Das vollständige Schließen der Rezirkulation (Flammenkühlung) kann zum Abbrennen der Zündelektroden, Koksbildung und zur Beschädigung des Flammrohres führen !! Auf der Grundplatte der Mischpatrone befinden sich er Skalenwinkel zum Ablesen des Spaltmaßes instellschraube zum Verändern des Spaltmaße . -
Seite 15: Der Stromlaufplan Dko 992 Mod
Brenner Blautherm DUO PC 15/PC 25 einstufig Der Stromlaufplan DKO 992 Mod. 20 blau schwarz braun braun blau Heizölvor- wärmung schwarz Danfoss Zündtransformator Radial-Ventilator Ölpumpen-Antrieb Magnetventil Luftdruckwächter max.10A Phase Schutzleiter Nulleiter Kesselthermostat-Eingang Kesselthermostat-Ausgang Störleuchte Betriebsstundenzähler... -
Seite 16: Stromlaufplan Mit Danfoss - Vorwärmung Und Feuerungsautomat Loa
Brenner Blautherm DUO PC 15/PC 25 einstufig Stromlaufplan mit Danfoss - Vorwärmung und Feuerungsautomat LOA 24 Heizölvorwärmung Danfoss Zündtransformator Radial - Gebläse Ölpumpen - Antrieb Magnetventil Luftdruckwächter Phase Schutzleiter Nullleiter Kesselthermostat - Eingang Kesselthermostat - Ausgang Störleuchte Betriebsstundenzähler... -
Seite 17: Ersatzteilliste
Brenner Blautherm DUO PC 15/PC 25 einstufig Ersatzteilliste Bezeichnung Best.-Nr. Flammenrohr Ø 100 015114 Ölvorwärmer Danfoss FPHB5 015480 mit Druckrohr, Skalenwinkel und Halteplatte Düsenstock mit Vorwärmung Danfoss 015165 Öldüse 0,30-80 DOF 021100 Öldüse 0,40-60°SF 022502 Luftdruckwächter SIT 015180 Öldruckleitung Ölpumpe Suntec AS 47-C Ölpumpe Danfoss BFP21 Zündelektrodensatz oben 015230... -
Seite 18: Störungstabelle
Brenner Blautherm DUO PC 15/PC 25 einstufig Störungstabelle Störung Ursache Abhilfe Brenner läuft nicht an Stromzuführung unterbrochen Sicherung prüfen Kesselthermostate falsch Thermostate richtig einstellen eingestellt Sicherheitsthermostat hat Entriegelungsknopf drücken ausgelöst Ölvorwärmer schaltet nicht durch Ölvorwärmer austauschen Brenner geht während der Fremdlicht, IRD zu empfindlich IRD im Skalenwert kleiner stellen, Vorbelüftung auf Störung... -
Seite 19: Inbetriebnahme-Protokoll
: 14,0 13,2-13,5 :_____________ ² Stickstoffoxid :_____________ Rußzahl :_____________ Bemerkung SCHEER Heizsysteme & Produktionstechnik GmbH Voreinstellung - Datum :________________ Unterschrift Inbetriebnahme - Datum: _______________ :__________________________ Achtung: Um einen sicheren Betrieb des Blautherm zu gewährleisten, müssen die oben angegeben Parameter eingehalten werden. -
Seite 20: Servicebericht
Brenner Blautherm DUO PC 15/PC 25 einstufig Servicebericht Brenner Wärmeerzeuger Typ: Herstell - Nr.: Typ: Leistung: Brennermontage durch Firma : Datum: Einstell - und Messwerte , Reparaturen Düsengröße Pumpendruck -Gehalt Temperaturen Zug/Druck in mbar Wirkungsgrad Kundendienst Rußzahl Sprühw inkel Abgas Raum Kessel in %... -
Seite 21: Hinweise Zur Ölfiltertechnik
Brenner Blautherm DUO PC 15/PC 25 einstufig Hinweise zur Ölfiltertechnik Durch fortschrittliche Filtertechnik Sparen Sie Zeit und Geld. Flo Co Top 2KM Optimum MC-18 - Micro-Filtereinsatz MC-18, 5-20 µm lang - Umschaltventil Einfach-/Mehrfachfilterung - Filtertasse mit Entleereinrichtung - Manometer -0,7/+0,9 bar - Inklusive Montagezubehör Art.-Nr.: 040514 Achtung... -
Seite 22: Abgaswerte Messen Und Einstellen
Brenner Blautherm DUO PC 15/PC 25 einstufig Abgaswerte messen und einstellen ACHTUNG • Stellen Sie den Gebläsedruck unbedingt bei der Erstinbetriebnahme ein! • Der voreingestellte Gebläsedruck ist nur eine Starteinstellung • Der CO2-Wert ist entscheidend. Den erforderlichen CO2-Wert finden Sie auf dem Brenner. 1. - Seite 23 Notizen...
-
Seite 24: Blauthermduo Einstufig- Procondens
BlauthermDUO Einstufig- ProCondens SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestraße 12-16 D-25797 Wöhrden Tel. + 49 (0) 48 39 905 - 0 Fax + 49 (0) 48 39 4 53 info@Scheer-Heizsysteme.de www.Scheer-Heizsysteme.de Höchtsmaß an Behaglichkeit und Komfort...
