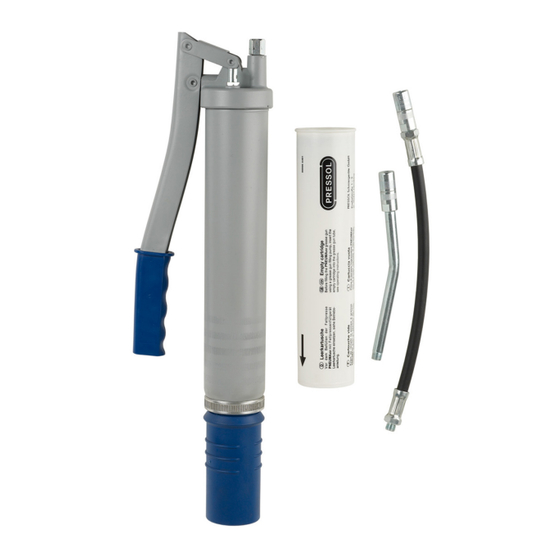

Aufbau und Funktionsbeschreibung • Die PNEUMAxx ist eine Fettpresse mit einer handbetätigten Ladepumpe zur Unterstützung der Fettförderung mit Druckluft. • Die PNEUMAxx kann mit dem unterschiedlichsten Zubehör (mit PRESSOL-Teilen) ausgestattet werden. • Die PNEUMAxx ist in folgenden Ausführungen erhältlich: Handhebel-Fettpresse, HHFP...
• Die Fettpresse PNEUMAxx kann mit einer handelsüblichen Fettkartusche nach DIN 1284 oder mit einem Fettpressenfüllgerät (mit eingesetzter Leerkartusche) befüllt werden. • Eine Einschraubkartusche kann mit einem als Zubehör erhältlichen Adapter, PRESSOL-Artikel-Nr. 12 091, verwendet werden. Allgemeine Sicherheitshinweise Hinweise zur Arbeitssicherheit •...
Fettpressen PNEUMA xx Betriebsanleitung Gefahren im Umgang mit der Fettpresse Vorsicht! Überdruck kann zum Bersten von Fettpressenkopf und Zubehör führen Wenden Sie keine Gewalt beim Betätigen des Handhebels oder der Ladepumpe an. Verwenden Sie keine Verlängerung oder andere Hilfsmittel. Überschreiten Sie die in Kapitel 1.3 angegebenen Betriebs-/Ladedrücke nicht. Verwenden Sie nur Original-Zubehör nach DIN 1283.
Fettpressen PNEUMA xx Betriebsanleitung Erst- und Wiederinbetriebnahme Überprüfen Sie die Fettpresse und das montierte Zubehör auf Vollständigkeit. Befüllen der Fettpresse Für die Fettpresse PNEUMAxx gibt es verschiedene Füllmöglichkeiten. • Befüllen mit Fettpressenfüllgerät • Befüllen mit Fettkartusche nach DIN 1284 • Befüllen mit Einschraubkartusche 4.1.1 Befüllen mit Fettpressenfüllgerät Vorsicht!
Seite 6
Fettpresse nicht unter Druck öffnen Vor jedem Trennen von Fettpressenkopf und -rohr muss das Entlüftungsventil an der Stirnseite der Ladepumpe betätigt werden, um sicherzustellen, dass die Fettpresse drucklos ist. Leerkartusche aus dem Fettpressenrohr entnehmen. Adapter, PRESSOL-Art.-Nr. 12091, in den Fettpressenkopf einschrauben. Stand 03.12.02...
Fettpressen PNEUMA xx Betriebsanleitung Geöffnete Einschraubkartusche in den Adapter einschrauben. Fettpressenkopf mit Adapter und Einschraubkartusche, unter gleichzeitigem Betätigen des Entlüftungsventils an der Stirnseite der Ladepumpe, in das Fettpressenrohr einführen und miteinander verschrauben. Betriebsbereitschaft herstellen Überprüfen, ob Fettpressenkopf und -rohr fest miteinander verschraubt sind.
Fettpressen PNEUMA xx Betriebsanleitung Normalbetrieb • Durch kurzes Betätigen der Ladepumpe prüfen, ob der Druckluftspeicher gefüllt ist. Vorsicht! Den Handgriff der Ladepumpe nicht als Verlängerung beim Betätigen des Handhebels benutzen (Bruchgefahr) Fettpresse mit dem Hydraulik-Mundstück auf den Schmiernippel aufsetzen. Durch Betätigen des Handhebels (Ausführung Handhebel-Fettpresse, Einhand-Fettpresse) oder des Abzughebels am Handgriff (Ausführung Druckluft-Fettpresse) den Abschmiervorgang ausführen.
Fettpressen PNEUMA xx Betriebsanleitung Kartuschenwechsel Vorsicht! Fettpresse nicht unter Druck öffnen Vor jedem Trennen von Fettpressenkopf und –rohr muss das Entlüftungsventil an der Stirnseite der Ladepumpe betätigt werden, um sicherzustellen, dass die Fettpresse drucklos ist. Das Fettpressenrohr aus dem Fettpressenkopf herausschrauben. Das Fettpressenrohr mit der leeren Fettkartusche genau in der Senkrechte halten, mit der Kartuschenöffnung nach oben, und dabei die Ladepumpe betätigen.
