Inhaltszusammenfassung für ximax Linea 60/80

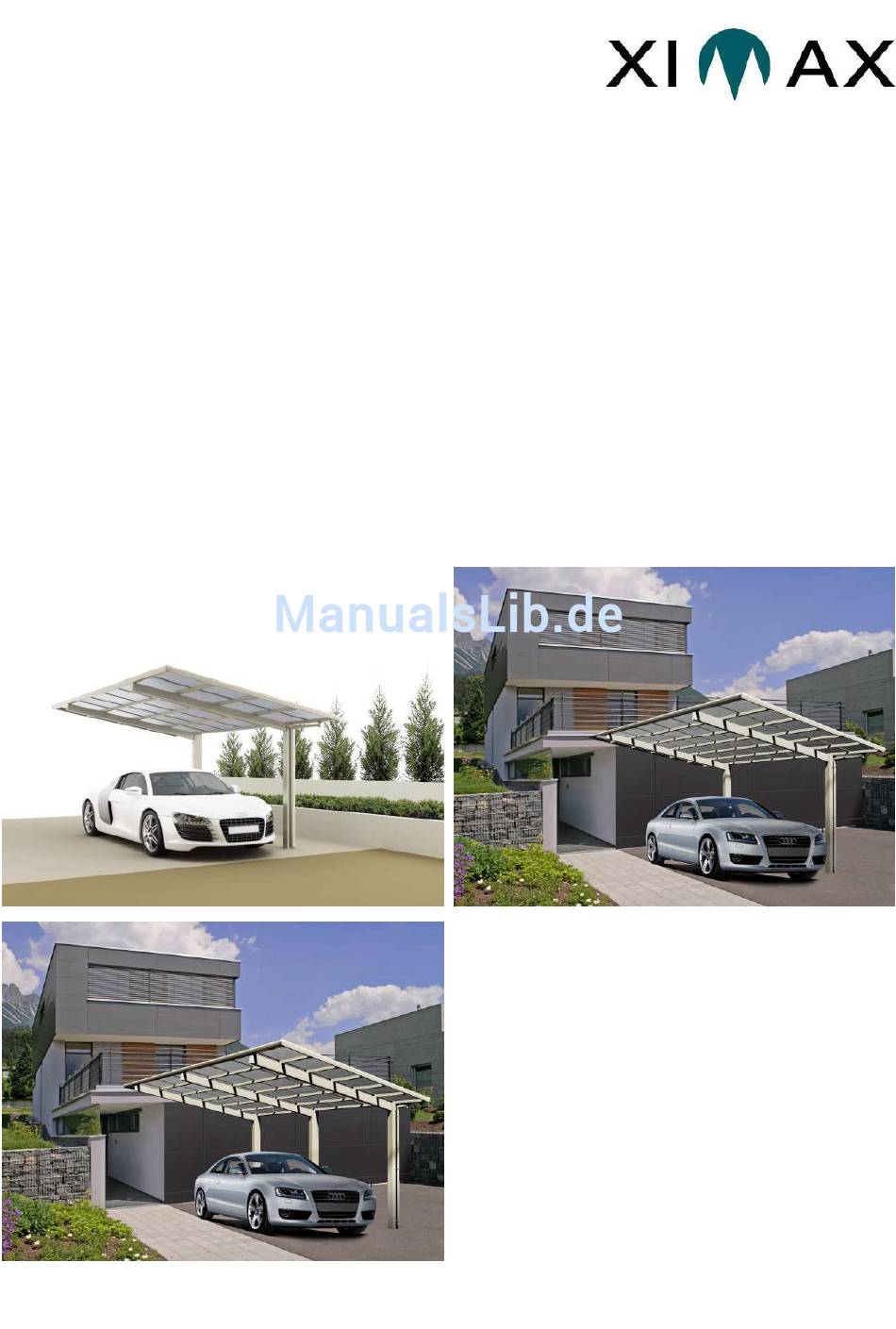

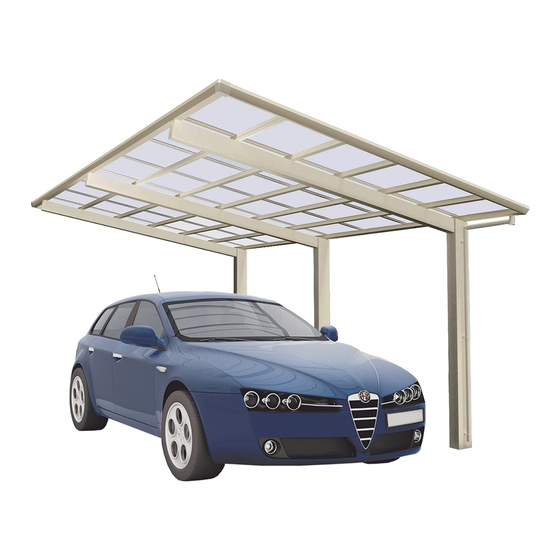

- Seite 1 Montageanleitung Car Port „Linea“ Typ 60/80 Typ 110 Typ 170 Stand 05/2012...
-
Seite 2: Montageablauf
Montageanleitung Carport LINEA (Standardlänge 4954 mm) Hauptmaße: Auf den abgebildeten Skizzen sind alle Hauptmaße des Car Ports zu sehen. Darüber hinaus sind die Fundamente gezeigt und vermaßt und es ist gezeigt, wie die Bodenträger positioniert werden müssen. Am Boden der Fundamente ist eine dünne Schicht zu erkennen, bei der es sich um Kies (Körnung 0 – 16 mm) handelt, um eine sogenannte Sauberkeitsschicht herzustellen. - Seite 3 Schritt 2 Kürzen Sie die Bodenträger (1) so, dass sie möglichst weit in die Fundamente hineinragen und die von Ihnen gewünschte Höhe H ergeben. Schritt 3 Verbinden Sie die Oberseiten der beiden (drei) Bodenträger (1) mit den Dachträgern (3) unter Verwendung der beiden (drei) Verbindungsstücke (2).
- Seite 4 Schritt 6 Den Bodenträger ( 1 ), auf dessen gegenüberliegenden Seite der Regen ablaufen soll zuerst mit montiertem Dachträger ( 3 ) mittig in das ausgehobene Fundament stellen, wobei der Abstand der Trägermitte zur Rückseite des Fundamentes 300 mm betragen soll. Die Länge x vorher – entsprechend der gewünschten Höhe H festlegen und mit einem Holzklotz ( D ) mit Schraubzwinge sichern.
- Seite 5 Schritt 7 Verbinden Sie jetzt die beiden (drei) unter Schritt 5 montierten Teile zunächst mit dem hinteren Längsprofil (5) und danach ergänzen Sie das Gerippe mit dem vorderen Längsprofil (4) Damit haben Sie eine Profilkonstruktion, bei der: a) die Abstände zwischen Bodenträgern festgelegt sind,...
- Seite 6 Schritt 9 Verschrauben Sie die Seitenprofile rechts (6) und links (7) mit dem vorderen (4) und hinteren Längsprofil Bohrschrauben 4 x 25 mm (31). Typ 60, 80, 110 Typ 170 Schritt 10 Danach werden die Längsträger (8) mit den Dachträgern (3) mit Hilfe der Bohrschrauben 4 x 13 mm (27) verschraubt, wobei darauf zu achten ist, dass der Flansch der Längsträger mit den vorhandenen Löchern zum hinteren Längsträger zeigen muss.
- Seite 7 Schritt 11 Die Querleisten (9) werden mit Hilfe der Bohrschrauben 4 x 25 mm (31) an den Längsträgern befestigt indem Schrauben die Löcher in die Längsträger gebohrt werden. Schritt 12 Schutzfolien Polycarbonat Abdeckungen (12) entfernen Abdeckungen mit der Seite, auf der die blaue Folie war nach unten zeigend auf die Querleisten (9) bzw.
-
Seite 8: Anhang
Schritt 14 Bohren Sie 3 Löcher 3,5 mm in den Bodenträger (1), Befestigungssockel (22) Bohrschrauben 4 x 25 mm (31) zu verschrauben. Rohranschluss (18) unter Verwendung Gummidichtung (17) am hinteren Längsprofil (5) mit Bohrschrauben 4 x 19 mm (28) anschrauben. Drainage –... - Seite 9 Achtung: Um das Abfließen von Feuchtigkeit zu gewährleisten (Frostgefahr) sollten folgende Bohrungen bei den Stützen durchgeführt werden. Information Montagevorrichtung (Standardlänge 4954 und Sonderbreiten) Zur Montageunterstützung bieten wir alternativ eine spezielle Montagevorrichtung (ohne Richthölzer), welche den Ablauf sehr vereinfacht und gegen eine Gebühr bei uns ausgeliehen werden kann.
- Seite 10 Designcarport Linea Typ 60 / 80 / 110 Die Größen in Klammer stellen die jeweiligen alternativen Größen dar! Stand 01/2012...
- Seite 11 Designcarport Linea Typ 170 Die Größen in Klammer stellen die jeweiligen alternativen Größen dar! Stand 01/2012...
- Seite 12 Stückliste Carport Linea Typ 60 Typ 80 Typ 110 Typ 170 Pack - Pack - Pack - Pack - Pos. Benennung Bild Stück Stück Stück Stück DF1* + DF1* + Bodenträger VF2* VF16* DF2 + DF14 DF5 + DF5 + Verbindungsstück DF6 + DF15...
- Seite 13 Stückliste Typ 60 Typ 80 Typ 110 Typ 170 Kleinteile - Box Pack - Pack - Pack - Pack - Pos. Benennung Bild Stück Stück Stück Stück 13 Eckabdeckung links VF7* VF7* DF13 DF19* 14 Eckabdeckung rechts DF13 DF19 15 Trägerabdeckung DF13 DF19 16 Abdeckblech...
- Seite 14 Montage des Carports am Beispiel des „Linea - 110“ (Beispielhafte Darstellung anhand einer Bildfolge bei Verwendung der Montagevorrichtung) Unterschied zu „Linea – 60“ und „Linea – 80“: Drei statt fünf Längsträger Unterschied zu „Linea – 170“: Drei statt zwei Bodenträger Bild 1 + 2: Positionieren der Bodenträger Bild 3 + 4: Beton einbringen und ca.
- Seite 15 Bild 7 + 8: Montage der Längsprofile und Längsträger Bild 9+10: Montage der Seitenprofile Bild 11: Montage der Querleisten Bild 12: Montage der Abdeckungen...
- Seite 16 Bild 13: Montage und Abdichtung der Ecken Bild 14: Montage des Regenrinnen – Ablaufes Bild 15: Fertiges Carport...
- Seite 17 Stützstangen Als zusätzliche Sicherheit bietet XIMAX optional Stützstangen an. Die Anbringung eines Stützstangenpaares pro Carport – Träger erhöht die Stabilität. Diese Stützstangen können auch nachträglich angebracht werden. Außerdem sind sie so gestaltet, dass man sie ohne großen Aufwand entfernen kann.
- Seite 18 • Montageanleitung: Befestigen Sie zunächst den oberen U – Bügel (2) an der – von vorne gesehen – zweiten mit Plastik abgedeckten Bohrung der Dachträger (Carport – Stückliste Pos. 2) mit Hilfe der Sechskantschraube mit Scheiben und Mutter (7; 8; 9; 10) Richten Sie dabei den oberen U - Bügel in der Höhe so aus, dass der obere Zapfen der Stützstange (1) eingehängt und um 90°...
