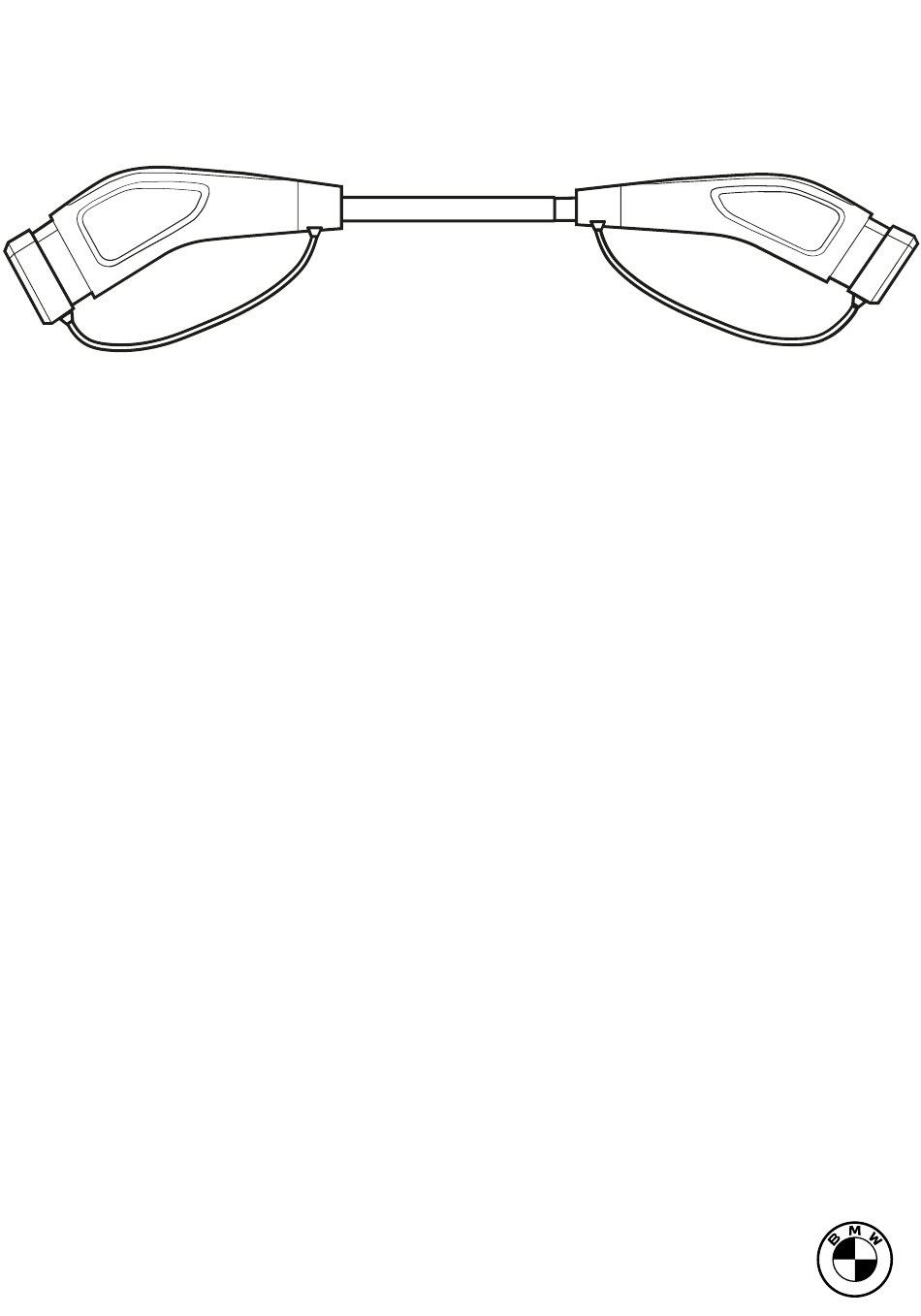

- Seite 1 Ladekabel Mode 3 BEDIENUNGSANLEITUNG. ORIGINAL BMW ZUBEHÖR.
-
Seite 3: Inhaltsverzeichnis
Ladekabel Mode 3 Bedienungsanleitung Inhalt 1 Sicherheitshinweise 2 Beschreibung und Übersicht 3 Schnittstellen 4 Bedienung 5 Wartung 6 Technische Daten © 2025 BMW AG, München/Deutschland Nachdruck, auch auszugsweise, nur mit schriftlicher Zustimmung der BMW AG München. Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 4: Sicherheitshinweise
1 Sicherheitshinweise Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann. Verwenden Sie dieses Gerät nicht, wenn es in irgendeiner Weise beschädigt ist. -
Seite 5: Beschreibung Und Übersicht
2 Beschreibung und Übersicht Beschreibung Das Mode-3-Ladekabel ist ein Verbindungskabel zwischen der EV-Ladestation und dem Elektrofahrzeug. Dieses Produkt eignet sich zum Laden im Modus 3 mit Steckdosen nach IEC 62196 Typ 2. Das Ladekabel wird zum Laden des Fahrzeugs mit 3- und 1-Phasen-Strom verwendet. Übersicht A Fahrzeugstecker B Verbindungskabel... -
Seite 6: Schnittstellen
3 Schnittstellen Infrastrukturstecker Darstellung Stecker Standard und Bezeichnung IEC62196-2 Type 2 STANDARD SHEET 2-llb Fahrzeugstecker Darstellung Stecker Standard und Bezeichnung IEC62196-2 Type 2 STANDARD SHEET 2-lle... -
Seite 7: Bedienung
4 Bedienung Den Infrastrukturstecker anschließen. Den Fahrzeugstecker am Fahrzeug anschließen. -
Seite 8: Wartung
5 Wartung Regelmäßige Wartung: Wischen und reinigen! Achtung! Reinigen Sie das Ladekabel erst, wenn die Verbindung mit dem Stromnetz unterbrochen ist. 5.1 Fehlerbehebung Fehler: Nach Anschluss des Ladekabels lässt sich das Fahrzeug nicht aufladen. Lösung: 1. Prüfen Sie, ob der Infrastrukturstecker oder Fahrzeugstecker gelockert ist. 2. -
Seite 9: Technische Daten
6 Technische Daten Elektrische Daten Leistung 22 kW Bemessungsstrom 32 A Spannung im Stromnetz 420 V A/C Anzahl der Phasen Frequenz des Stromnetzes 50 Hz 60 Hz Mechanische Daten Gewicht 2908 g Länge Umgebungsdaten Umgebungs- -40 °C bis +50 °C temperaturbereich -40 °F bis +122 °F Luftfeuchtigkeit... - Seite 10 01 29 5 B81 313 07/2025...
