MONTAGEANLEITUNG SUN

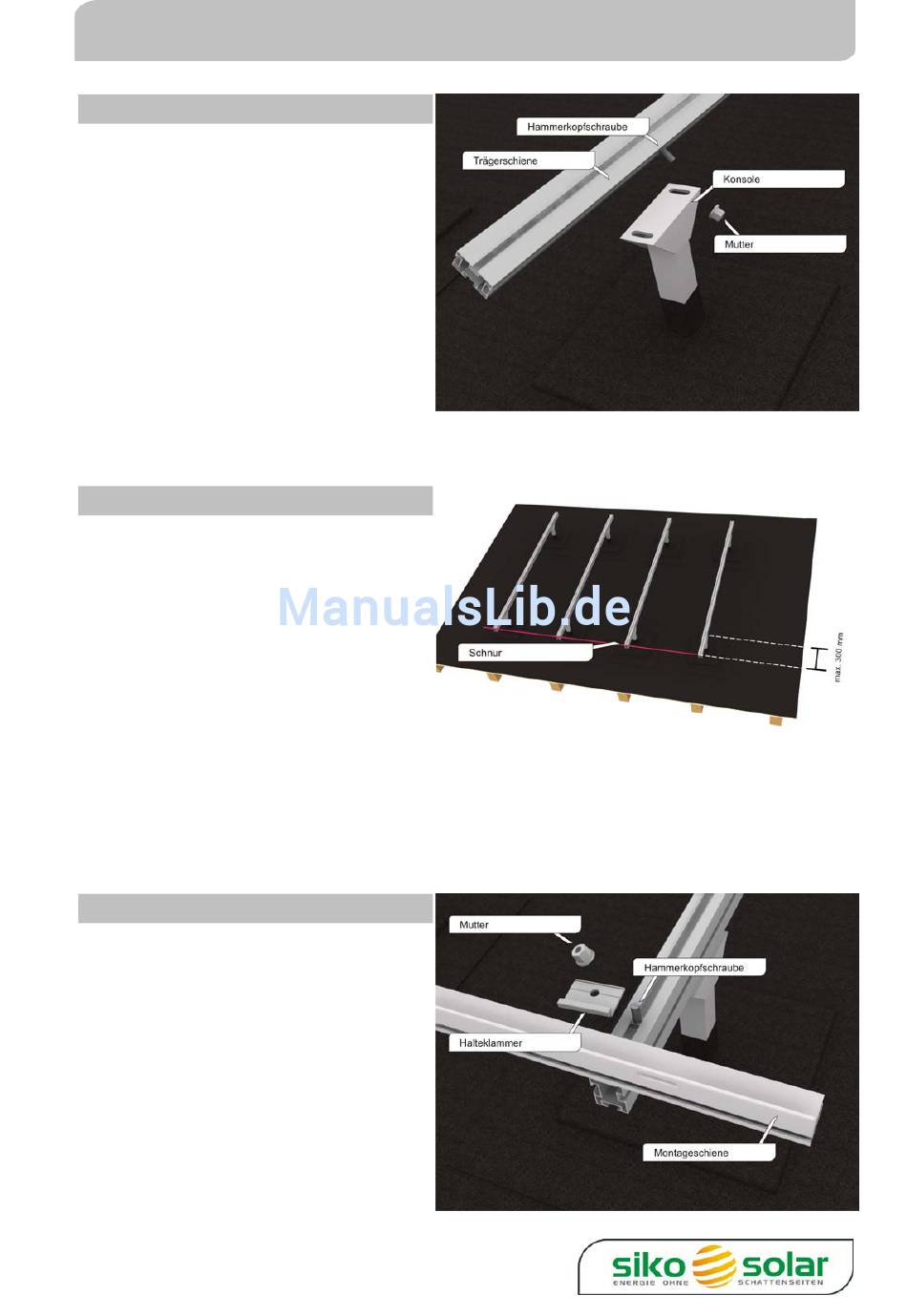

Schritt 4
Die rechteckige Trägerschiene wird vertikal (siehe
Foto Schritt 5) montiert. Dazu werden die Ham-
merkopfschrauben an den schmalen Schienensei-
ten eingefädelt und auf den Konsolen montiert.
Der maximale Schienenüberstand zur Konsole darf
300 mm nicht übersteigen.
Schritt 5
So lassen sich nun die restlichen Trägerschienen
bequem ausrichten und befestigen.
Schritt 6
Die untere Montageschiene wird bündig und quer
zu den Trägerschienen montiert (siehe Foto Schritt
7). Die Befestigung erfolgt mittels Halteklammern,
welche bei der Montageschiene eingehakt werden
und mit Hilfe der Hammerkopfschrauben auf den
Trägerschienen festgeschraubt werden.
SIKO SOLAR GmbH, Solarstraße 1, 6200 Jenbach/Tirol
Tel: +43(0)5244/64466 / Fax: +43(0)5244/64465
www.solar.at / info@siko.at
KONSOLE PARALLEL
