Whirlpool Bauknecht EMCHD 6140 IN Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Whirlpool Anleitungen
  4. Mikrowellen
  5. Bauknecht EMCHD 6140 IN
  6. Serviceanleitung
Whirlpool Bauknecht EMCHD 6140 IN Serviceanleitung

Whirlpool Bauknecht EMCHD 6140 IN Serviceanleitung

Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
SERVICE
Bauknecht
Whirlpool
Customer
Service
Mikrowellengerät
EMCHD
EMCHD
Modell
Version
8589
162 01711
Sicherheitsvorschrift
Technische
Ersatzteilliste
Explosionszeichnung
Anschlußplan
Schließschema
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fach-
kräfte bestimmt, welche mit den entsprechenden einschlägigen Sicherheitsvorschriften
vertraut
Sind.
Date:
12.012006
Document-No.:
Europe
Services
Manual
6140
6140
IN
Daten
4812 714 16119
BAUK-06828
EMCHD
6140
IN
2
3
4
5
7
Änderungcn vorbehalten
IN
loading

Verwandte Anleitungen für Whirlpool Bauknecht EMCHD 6140 IN

Inhaltszusammenfassung für Whirlpool Bauknecht EMCHD 6140 IN

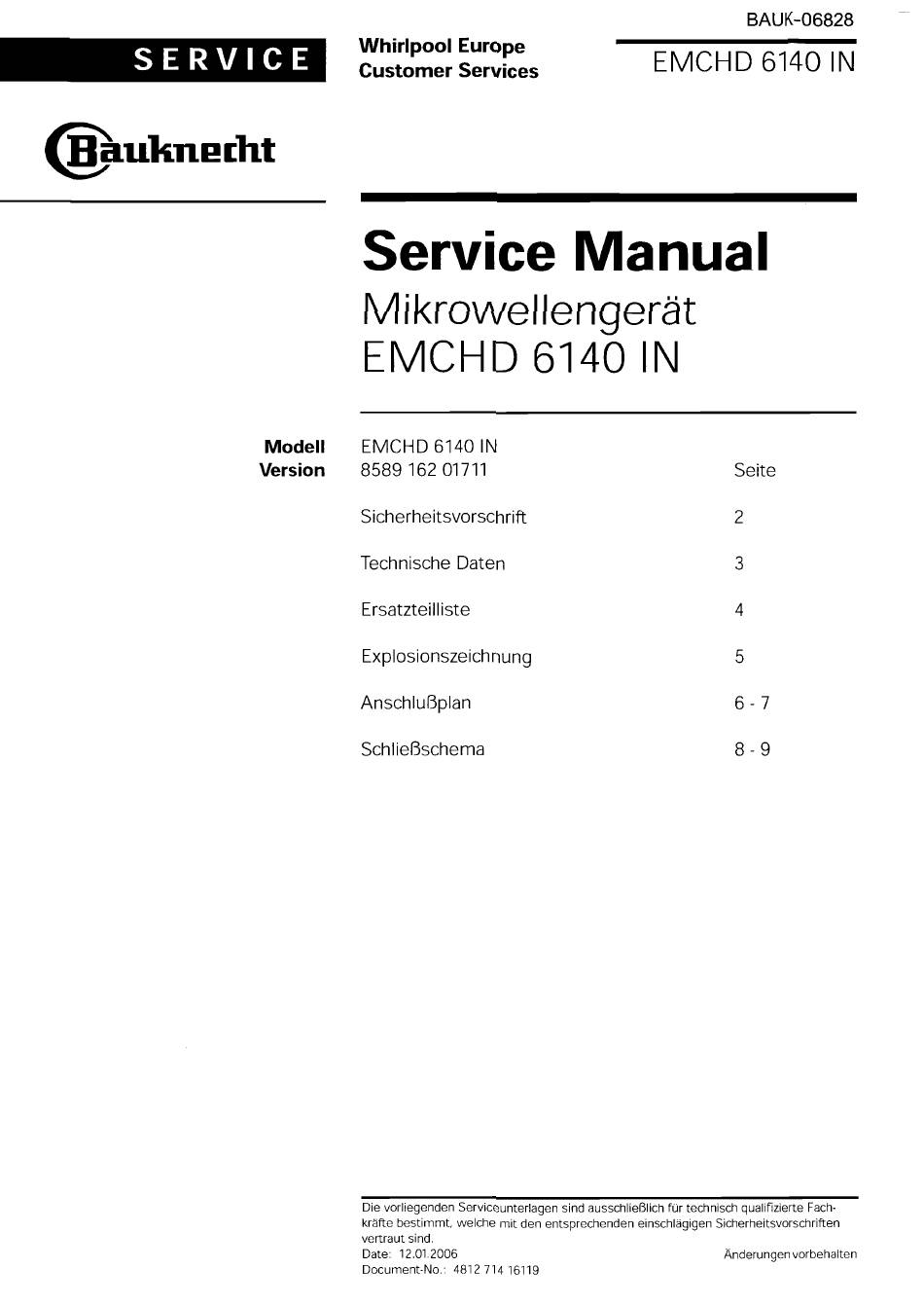

  • Seite 1 BAUK-06828 Whirlpool Europe SERVICE EMCHD 6140 Customer Services Bauknecht Service Manual Mikrowellengerät EMCHD 6140 EMCHD 6140 Modell Version 8589 162 01711 Sicherheitsvorschrift Technische Daten Ersatzteilliste Explosionszeichnung Anschlußplan Schließschema Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fach- kräfte bestimmt, welche mit den entsprechenden einschlägigen Sicherheitsvorschriften vertraut Sind.
  • Seite 2 6140 Whirlpool Europe SERVICE Doc. No: 4812 14 16119 8589 162 01711 Customer Service Sicherheitsvorschrift Einleitung Vor Verlassen der Fabrik istjedes Gerät sorgfältig geprüft worden, jedoch muß es richtig aufgestellt und bedient werden. Trotz aller Sicherheitsmaßnahmen hängt die Sicherheit von der korrekten Installation und der richtigen Bedienung und Wartung durch den Konsumenten ab.
  • Seite 3 Whirlpool Europe 06 / Paqe SERVICE Doc. No: 4812 714 16119 Customer Serv•ce 8589 162 01711 Technische Daten Abmessungen Gerät Höhe Breite Tiefe Abmessungen Garraum Höhe Breite Tiefe Garraumvolumen Durchmesser Drehteller Gewicht Netto Brutto Elektrische Angaben Spannung 230-240 Frequenz Stromaufnahme Leistung Gesamtanschlußwert...

  • Seite 4: Ersatzteilliste

    1 .01.2006/ Paae 4 hiripool Europe SERVICE DOC. No: 4812 714 16119 8589 01711 Customer Service Ersatzteilliste M Odel EMCHD 6140 Service 858916201711 Version 858916201711 Beschreibung Pos. 12NC Code Pos.Nr. 12NCCode Beschreibung Montagesatz (nicht gez.) 0100 4812 310 38912 633 1 4812 271 38473 Schalter...

  • Seite 5: Explosionszeichnung

    Whirlpool Europe 12.01.2D06/ Paae 5 EMCHD 6140 SERVICE Doc. No: 4812 714 16119 Customer Serv•ce 8589 162 01711 Explosionszeichnung 2441 2470 1170 2460 2450 2550 4510 2640 4430 4431 2641 4910 9710 3521 5710 9711 4400 4900 4410 3520 4120...
  • Seite 6 Left 1040 4120 Üfürd -4040 TIOA 1880/L Mahs Fiter 1030 pover Board 4030 Re 4903 4905 4904 PI/L TZ50mA Fütogen 16B0 1800 1700 PI/N Conv. Contro 'SMPS Ramx 1170 4907 4902 4901 4906 1020 Fr•m 1620 IBBO/N temp Rear = Rear 1050 HERD ABGESCHALTET...
  • Seite 7 Whirlpool Europe EMCHD 6140 12.01.2006 / Paae 7 SERVICE Customer Service Doc. No: 4812 714 16119 8589 162 01711 Anschlußplan YELLOW/GREEN BLACK 1 BLACK2 BLUE WHITE Schwarz BLACK BLUE Blau BROWN Braun GREY Grau BLUE WHITE Weiß YELLOW/GREEN Gelb-Grün cWlG...
  • Seite 8 toon t.otv 6160 2161 Ze'X'u•oss 6152 STPSnsou A Tneqa '700 Vprir, 7107 •c ssp 7127 IN't•e _pus ussa 1coo 2920 3926 7922 vreloy 7907 9013 Mains 3267 Smot loci ds 3293 Ocor BC5'8 COVIty ternp sensor Hctoqpn lamp 2252 6750 CFS, Fattsafe PA 2 '906...
  • Seite 9 nun• 7601 2601 'CSE' 3610 7100 em.o 6500 1.507 6502 331 : 3318 IPD2 3622 7628 7391 2311 XIAL?
