HEDI LEDCUBE Bedienungsanleitung
Arbeitsleuchten
Verwandte Anleitungen für HEDI LEDCUBE
Inhaltszusammenfassung für HEDI LEDCUBE

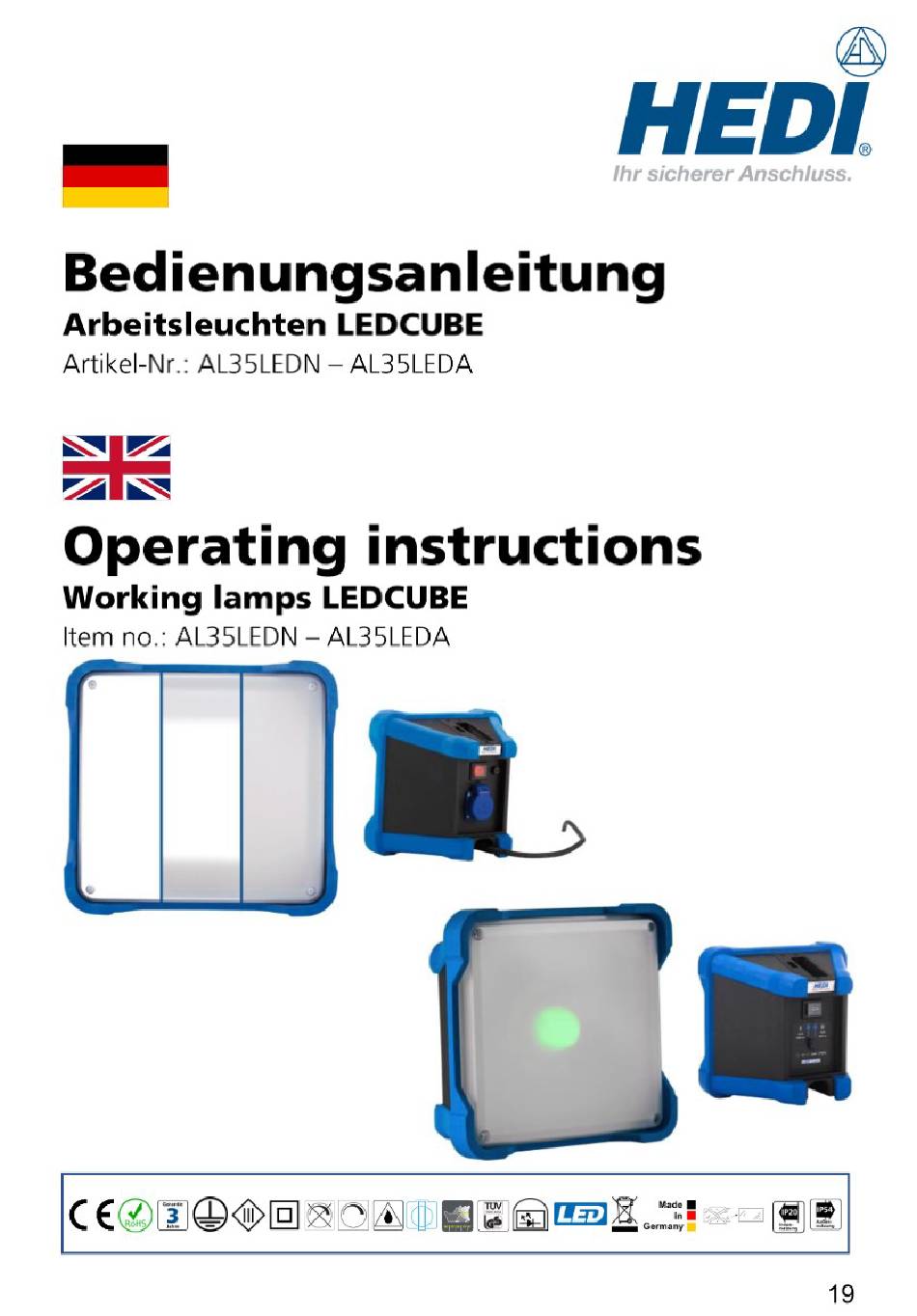

- Seite 1 HEDI sicherer Anschluss. Bedienungsanleitung Arbeitsleuchten LEDCUBE Artikel-Nr.: AL35LEDN - AL35LEDA Operating instructions Working lamps LEDCUBE Item no.: AL35LEDN - AL35LEDA...
- Seite 2 Juni 2022 / June 2022 HEDI GmbH Elektro- Gerätebau Schöneggweg DE - 87727 Babenhausen Tel.: +49 (0) 8333 / 9211-0 Fax.: +49 (0) 8333 / 9211-75 E-Mail: info@hedi.de www.hedi.de Diese Leuchte Wird verkauft mit einer Lichtquelle der Energieeffizienzklasse F HEDI...
-
Seite 3: General Information
Allgemeine Informationen General Information AL35LEDN Abmessungen (L x B x H) 273 x 256 x 163 mm Dimensions (L x W x H) Gewicht 2,90 kg Weight 2.90 kg Schutzklasse Protection class Schutzart IP54 Protection rating EN 60598-1 EN 60598-2-4 Normen EN 62471 Standards... - Seite 4 Lichtquelle Light source AL35LEDN Verwendete Lichttechnik Used lighting technology Energieverbrauch (KWh/1.000 37,5 Energy consumption (KWh/1,OOOh) 37.5 Nennleistung 35 Watt Power rating 35 watts Energieeffizienzklasse Energy efficiency class Dimmbar nein Dimmable Nutzlichtstrom 4.350 Lumen Useful luminous power 4,350 lumen Halbwertswinkel 50,70 Half value angle 50.70 Farbtemperatur...
- Seite 5 Allgemeine Informationen General Information AL35LEDA Abmessungen (L x B x H) 273 x 256 x 163 mm Dimensions (L x W x H) Gewicht 2,90 kg Weight 2.90 kg II (bei Ladevorgang) Schutzklasse II (during charging) Ill (bei Akkubetrieb) Protection class III (during battery operation) IP20 (bei Ladevorgang)
- Seite 6 Lichtquelle Light source AL35LEDA LED3SA Verwendete Lichttechnik Used lighting technology Energieverbrauch (KWh/1.000 37,5 Energy consumption (KWh/1,OOOh) 37.5 Nennleistung 35 Watt Power rating 35 watts Energieeffizienzklasse Energy efficiency class Dimmbar Dimmable Nutzlichtstrom 4.350 Lumen Useful luminous power 4,350 lumen Halbwertswinkel 50,70 Half value angle 50.70 Farbtemperatur...
- Seite 7 HEDI sicherer Anschluss. Arbeitsleuchten LEDCUBE Für den Einsatz im Innen- und Außenbereich Artikel-Nr.: AL35LEDN - AL35LEDA EAN: 4003644005635 - 4003644011964 Zolltarif-Nr.: 94052190 Ursprungsland: Bedienungsanleitung (Deutsch) Wichtig! Vor Gebrauch sollte die Bedienungsanleitung sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden! 1. Allgemeine Informationen Das Produkt entspricht zum Auslieferungszeitpunkt dem Stand der Technik, den gültigen,...
-
Seite 8: Lieferumfang
Lieferumfang Bitte kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit, sowie den einwandfreien Zustand aller Teile. Abb. Arbeitsleuchte ei nsatzbereit CableFix Größe L (Abb. 1) - Artikel-Nr.: 9071 L Milchglasscheibe Vorschaltgerät —MeanWeIl LPV-60-24(ArtikeI-Nr.: 9101) LED-Lichtquelle "LED35A" (590 x SMD3014) - 35 Watt/ 24 V AC (nicht austauschbar) Steckernetzteil... - Seite 9 Vom Hersteller geprüft, erfüllt alle EU-weiten Anforderungen an Sicherheit, Gesundheitsschutz und Umweltschutz. Die CE-KonformitåtserkIårung erhalten Sie auf Nachfrage beim Hersteller. Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeråten. RoHS Der Schutz gegen elektrischen Schlag beruht auf Basisisolierung und Verbindung aller berührbaren Metallteile mit dem Schutzleiter (Schutzklasse I).
-
Seite 10: Sicherheitsinformationen
Das LED-Modul ist nur zum Einbau in Leuchten geeignet. Keine Entsorgung über den Restmüll. Die Arbeitsleuchte muss am Ende der Lebensdauer der Wiederverwertung zugeführt werden. Beschådigte Schutzabdeckung ist umgehend zu ersetzen. Ein Betrieb mit beschädigter Abdeckung ist nicht zulässig. Wichtige Sicherheitsinformationen Verwenden Sie die Arbeitsleuchte nicht in Umgebungen von brennbaren Flüssigkeiten Oder Gasen. -
Seite 11: Sicherheitsregeln
Esmuss sichergestellt werden, dass die Leuchte mit genügend Abstand (min. I Meter) zu brennbaren Materialien Oder Flåchen aufgestellt wird. Außerdem sollte eine ausreichende Belüftung vorhanden sein, um die Wärmeableitung zu unterstützen. Ziehen Sie die Netzleitung nie an der Leitung aus der Steckdose, nutzen Sie immer die dafür vorgesehenen Griffflåchen am Stecker. -
Seite 12: Anwendung
5. Anwendung Der LEDCUBE eignet sich aufgrund seiner gleichmäßigen, großflächigen Lichtabstrahlung besonders gut für den Innenausbau. Durch eine unterschiedliche Positionierung des LEDCUBE können fünf verschiedene I I I 'loe Abstrahlwinkel erreicht werden. Zum Aufhängen des LEDCUBEist das CableFix der Lieferung beigelegt. - Seite 13 Es dürfen nur Originalteile vom Hersteller als Ersatz verwendet werden. Bei Reparaturarbeiten müssen die Inbetriebnahme-Hinweise dieser Bedienungsanleitung beachtet werden. Austausch der Lichtquelle Die Lichtquelle kann nur vom Service (HEDI) ausgetauscht werden. Die Kontaktdaten finden Sie auf der Seite Austausch des Vorschaltgerätes bei ArtikeI-Nr.: AL35LEDN Das Vorschaltgerät...
-
Seite 14: Entsorgung
Benötigen Sie nåhere Infos zur Abwicklung von Rücksendungen von Produkten mit Lithium- lonen-Batterien, kontaktieren Sie bitte direkt den Hersteller. Die Kontaktdaten finden der Seite Sollten Sie weitere Fragen haben, die diese Bedienungsanleitung nicht beantwortet, kontaktieren Sie entweder direkt den Hersteller (siehe Kontaktdaten), eine qualifizierte Fachkraft Oder Fachwerkstatt Oder unsere FAQ-Seite. www.hedi.de/faq/... - Seite 15 HEDI sicherer Anschluss. Working lamps LEDCUBE For indoor outdoor Item no.: AL35LEDN - AL35LEDA EAN: 4003644005635 - 4003644011964 Customs tariff no.: 94052190 Country of origin: DE Operating instructions (English) Important! The operating instructions should be read carefully and kept for...
-
Seite 16: Scope Of Delivery
Scope of delivery Immediately after unpacking, please check that the delivery is complete and that all parts are in perfect condition. Picture Working lamp ready for use CableFix size L (Picture 1) —item no.: 907 IL Milk glass pane Ballast unit —MeanWeIl LPV-60-24 (item no.: 9103) LED light source "LED35A"... - Seite 17 Made Manufactured in Germany Germany Tested by the manufacturer, meets all EU-wide requirements for safety, health protection and environmental protection. The CEdeclaration of conformity is available on request from the manufacturer. Restriction of the use of certain hazardous substances in electrical electronic equipment.
-
Seite 18: Important Safety Information
The LEDmodule is only suitable for installation in lamps. No disposal via the residual waste. The working lamp must be recycled at the end of its life time period. Damaged protective cover must be replaced immediately. Operation with a damaged cover is not permitted. Important safety information... -
Seite 19: Safety Rules
Any guarantee, warranty and liability claims expire for products that have not been properly installed or commissioned. Application The LEDCUBEis particularly suitable for interior fittings due to its uniform, wide-area light distribution. By positioning the LEDCUBE differently, five 900 3925 different beam angles can be achieved. - Seite 20 To hang up the LEDCUBE, t he CableFix is included in the delivery. To do this, pull the rubber of the CableFix through the small opening in the housing on the carrying handle and then thread the hook of the CableFix through the rubber loop.
- Seite 21 When carrying out repair work, the commissioning instructions in this operating manual must be observed. Exchange of the light source The light source can only be replaced by Service (HEDI). You will find the contact details on page 20. Exchange of the ballast unit for item no.: AL35LEDN The ballast unit can only be replaced by Service (HEDI).
- Seite 22 You will find the contact details on page 20. If you have further questions that are not answered by these operating instructions, either contact the manufacturer directly (seecontact details), a qualified specialist or specialist workshop or our FAQ page. www.hedi.de/en/faq/...
