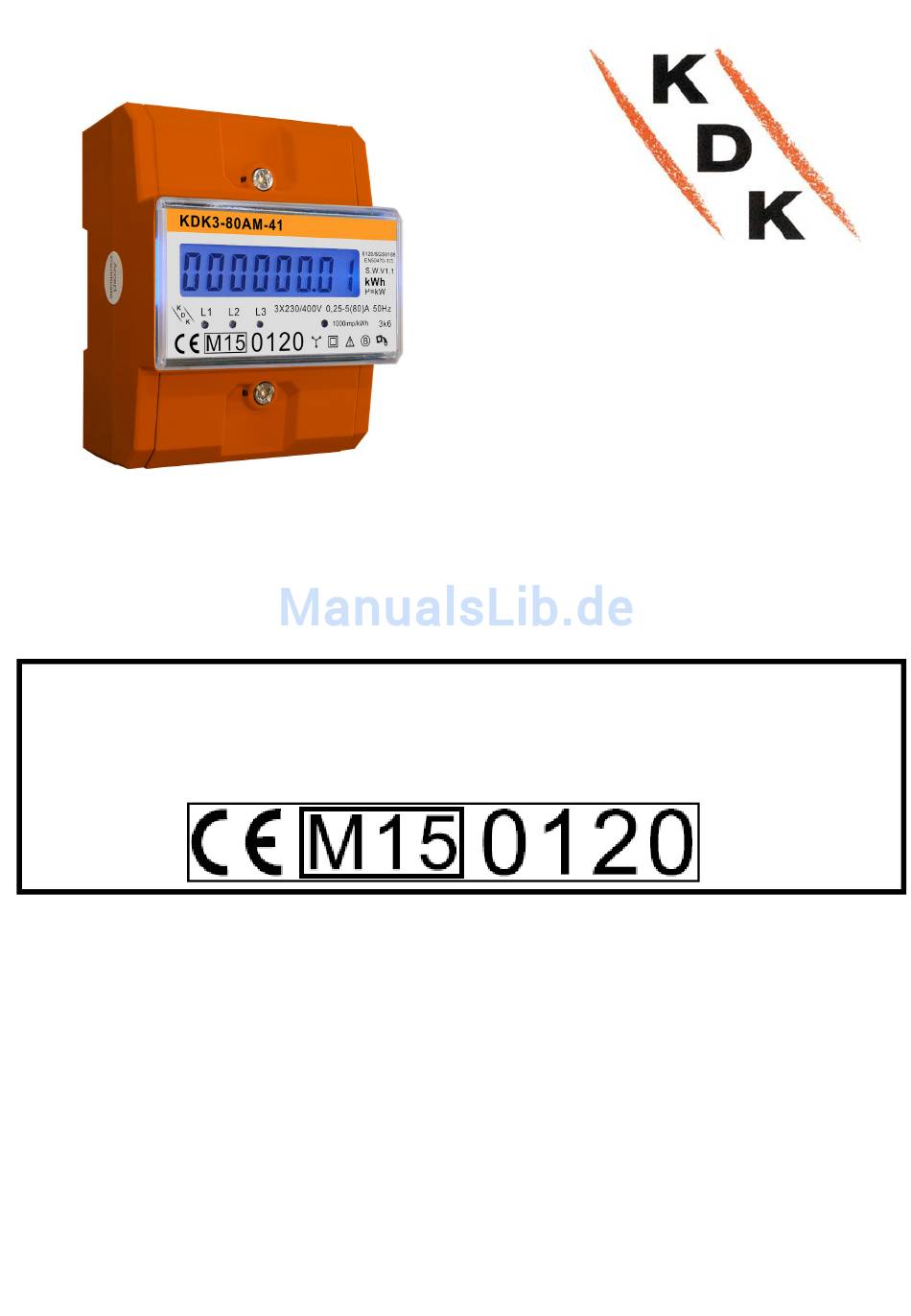

Bedienungsanleitung
Zählertyp

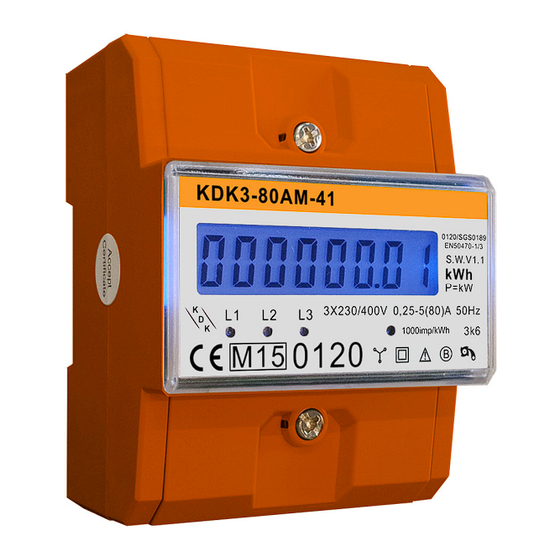

KDK3-80AM-41
Elektronischer
ACHTUNG:
Information zu Ihrer eigenen Sicherheit:
Diese Kurzanleitung enthält nicht alle für den Betrieb des Zählers geltenden
Sicherheitsvorschriften. Es kann auf Grund besonderer Betriebsbedingungen, örtlichen
Vorschriften oder Verordnungen notwendig sein, weitere Maßnahmen zu ergreifen.
Qualifiziertes Personal
Der Zähler darf nur von qualifiziertem Fachpersonal installiert und angeschlossen
werden. Es gelten jene Personen als qualifiziert, die zugelassen sind, Geräte,
Systeme und Stromkreise entsprechend der Sicherheitsnormen und Verordnungen in
Betrieb zu setzen, einzuschalten, zu erden und zu markieren.
Drehstromzähler für DIN-Schienen-Montage
Zu Verrechnungszwecken dürfen nur Zähler mit
MID– Konformitätserklärung verwendet werden.
Beispiel MID– Kennzeichnung:
V1.2
Werbung
Inhaltszusammenfassung für KDK KDK3-80AM-41
- Seite 1 Bedienungsanleitung Zählertyp KDK3-80AM-41 Elektronischer Drehstromzähler für DIN-Schienen-Montage ACHTUNG: Zu Verrechnungszwecken dürfen nur Zähler mit MID– Konformitätserklärung verwendet werden. Beispiel MID– Kennzeichnung: Information zu Ihrer eigenen Sicherheit: Diese Kurzanleitung enthält nicht alle für den Betrieb des Zählers geltenden Sicherheitsvorschriften. Es kann auf Grund besonderer Betriebsbedingungen, örtlichen Vorschriften oder Verordnungen notwendig sein, weitere Maßnahmen zu ergreifen.
- Seite 2 Zählertyp: KDK3-80AM-41 Technische Daten: Stromarbeitsbereich 0,25-5(80)A Spannungsarbeitsbereich 3x230/400V Rücklaufsperre Impulsausgang 1.000 Imp/kWh Genauigkeitsklasse Frequenz 50Hz ±10% Display LCD 6+2=999999.99kWh LCD Gesamt Energie Bezug (A+) Arbeitstemperatur -25°C bis +55°C Normen 50470-1/3 Eigenverbrauch ≤2W und 10VA Messgröße Wirkenergie Breite 4TE (76mm) 1.000 Imp/kWh...
- Seite 3 Abmessungen: Breite: 76mm, Höhe: 65mm, Tiefe: 116,5mm, Gewicht: 0,38kg Anschlussschema: 1/2: L1 Eingang/Ausgang 3/4: L2 Eingang/Ausgang 5/6: L3 Eingang/Ausgang 7/8: Neutral Eingang/Ausgang 20/21: S0– Impulsausgang Anzeigen im Display: Die Displayanzeige wechselt zwischen drei verschiedenen Modi: Anzeige der Wirkarbeit in kWh: Anzeige der momentanen Wirkleistung in kW: Checksumme der Software (erforderlich für MID Konformität): V1.2...
- Seite 4 In der Brückenwiese 7 53639 Königswinter Gewerbegebiet Oberpleis Tel.: 02244/91994-0 Fax: 02244/91994-14 info@kdk-dornscheidt.com V1.2...
