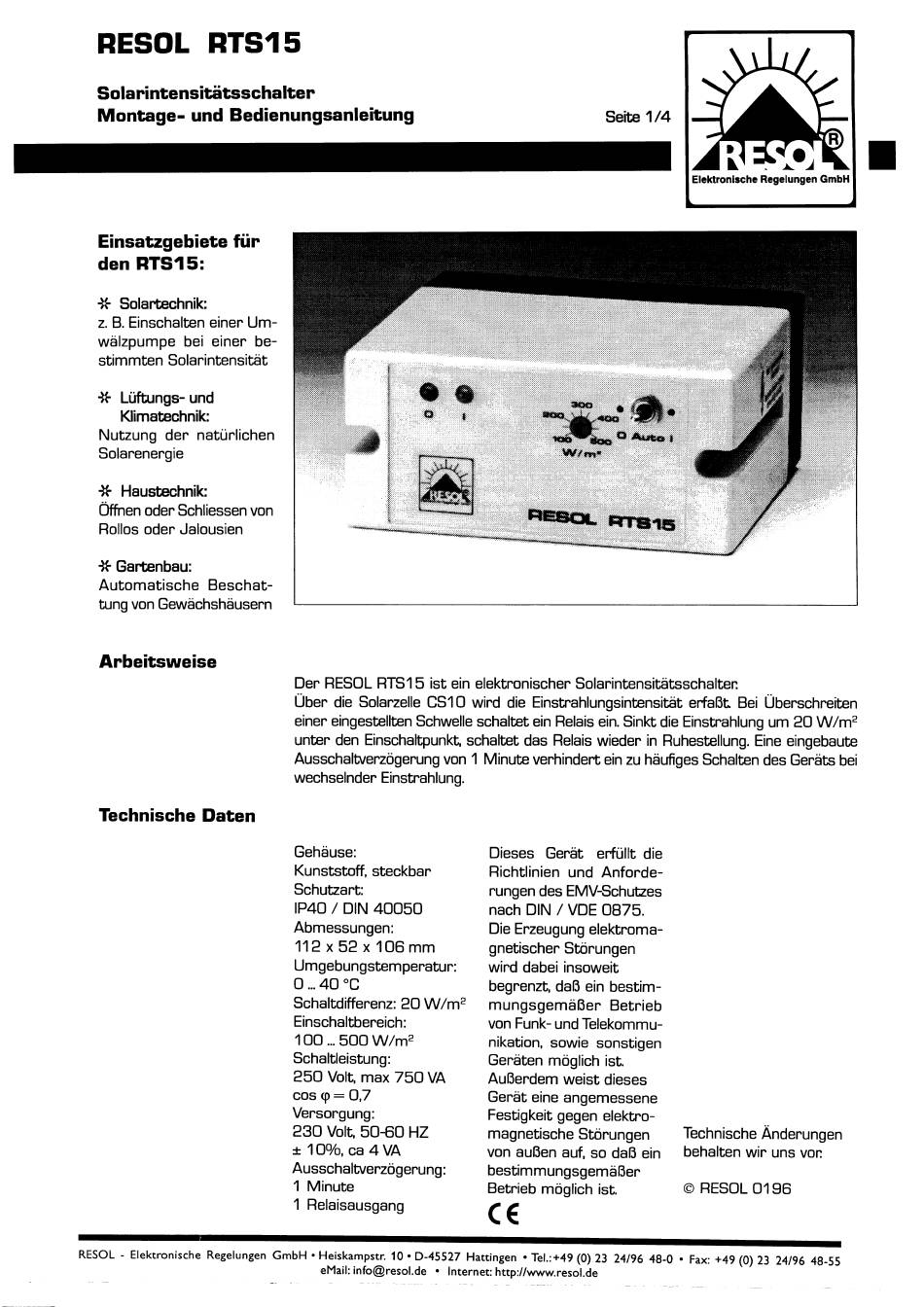

Resol RTS15 Montage- Und Bedienungsanleitung
Solarintensitätsschalter
Quicklinks
RESOL
RTS15
Solarintensitätsschalter
Montage-
und Bedienungsanleitung
Einsatzgebiete
für
den
RTS15:
*
Solartechnik:
z. B. Einschalten
einer IJm-
wälzpumpe
bei einer be-
stimmten
Solarintensität
*
Lüftungs- und
Klimatechnik:
Nutzung
der natürlichen
Solarenergie
*
Haustechnik:
Offnen Oder Schliessen
von
Rollos
Oder
Jalousien
*
Gartenbau:
Automatische
Beschat-
tung von Gewächshäusern
Arbeitsweise
Technische
Daten
- Elektronisch
e
Regelungen
RESOL
Der RESOL
RTS15
ist ein elektronischer
Über die Solarzelle CSIO Wirddie Einstrahlungsintensität erfaßt BeiÜberschreiten
einer eingestellten Schwelle schaltet ein Relais ein.Sinkt die Einstrahlung um 20 W/m2
unter den Einschaltpunkt, s chaltet das Relaiswieder in Ruhestellung. E ineeingebaute
Ausschaltverzögerung von 1 Minute verhindert ein zu häufiges Schalten des Geräts bei
wechselnder Einstrahlung.
Gehäuse:
Kunststoff,
steckbar
Schutzart:
IP40
/ DIN 40050
Abmessungen:
112 x 52 x 106
mm
Umgebungstemperatur:
o
40 oc
Schaltdifferenz:
20 W/m2
Einschaltbereich:
1 OO
500
W/rn2
Schaltleistung:
250 volt max 750 VA
cos (P= 0,7
Versorgung:
230 volt
50-60
HZ
± 10%,
ca 4 VA
Ausschaltverzögerung:
1 Minute
1 Relaisausgang
GmbH •Heiskampstr.
10•D-45527 H attingen • Tel.:+49 (O) 2 324/96 48-0• Fax: + 49 (0)2324/96 48-55
eMail:info@resol.de • internet: http.•//www.resol.de
Seite
1/4
Solarintensitätsschalter.
Dieses
Gerät
erfüllt
die
Richtlinien
und
Anforde-
rungen des EMV-Schutzes
nach
DIN / VDE 0875.
Die Erzeugung elektroma-
gnetischer Störungen
Wird dabei
insoweit
begrenzt, daß ein bestim-
mungsgemäßer
Betrieb
von Funk- und Telekommu-
nikation, sowie sonstigen
Geräten möglich ist
Außerdem
weist dieses
Gerät eine angemessene
Festigkeit gegen elektro-
magnetische Störungen
von außen auf, so daß ein
bestimmungsgemäßer
Betrieb möglich isb
Elektronische
Regelungen GmbH
Technische Anderungen
behalten
wir uns vor
O RESOL
0196
Inhaltszusammenfassung für Resol RTS15
- Seite 1 Ausschaltverzögerung: bestimmungsgemäßer 1 Minute Betrieb möglich isb O RESOL 0196 1 Relaisausgang - Elektronisch Regelungen GmbH •Heiskampstr. 10•D-45527 H attingen • Tel.:+49 (O) 2 324/96 48-0• Fax: + 49 (0)2324/96 48-55 RESOL eMail:info@resol.de • internet: http.•//www.resol.de...
- Seite 2 RESOL RTS15 Solarintensitätsschalter Montage- und Bedienungsanleitung Seiæ 2/4 Elektronlsche Regelungen GmbH Sicherheitshinweis: Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Beü'ieb nehmen. Dadurch vermeiden Sie Schäden an Ihrer Anlage. die durch unsachgemäßen Umgang ent- stehen könnten.
- Seite 3 Jeder Sensor ist mit einem Kennbuchstaben A „. K versehen. 1m Regler muß das Poti "Sensor-Typ"auf den entsprechenden Kennbuchstabendes mitgelie- ferten Sensors eingestellt werden. 3. Funktion und Ausstattung Der RESOL RTS15 ist ein elektronischer Solarintensitätsschalter Über dieSolarzelle CSIO WirddieEinstrahlungsintensität erfaßt BeiUberschreiten einer eingestelltenSchwelleschaltet ein Relaisein.Sinkt die Einstrahlungum 20 W/ m2 (Hysterese,werkseitig eingestellt) unter den Einschaltpunkt schaltet das Relais wieder in Ruhestellung.
- Seite 4 RESOL RTS15 Solarintensitätsschalter Montage- und Bedienungsanleitung Seite Elektronische Regelungen GmbH Kontrollampen Die rote Konü•olleuchte ( O ) leuchtet auf, wenn der Netzanschluß ordnungsgemäß vor- genommen ist, aber die benötigte Solarintensitätsmenge nicht erreicht wird. Steht der Betriebsartenschalter auf O, leuchtet die rote Lampe ebenfalls auf.
