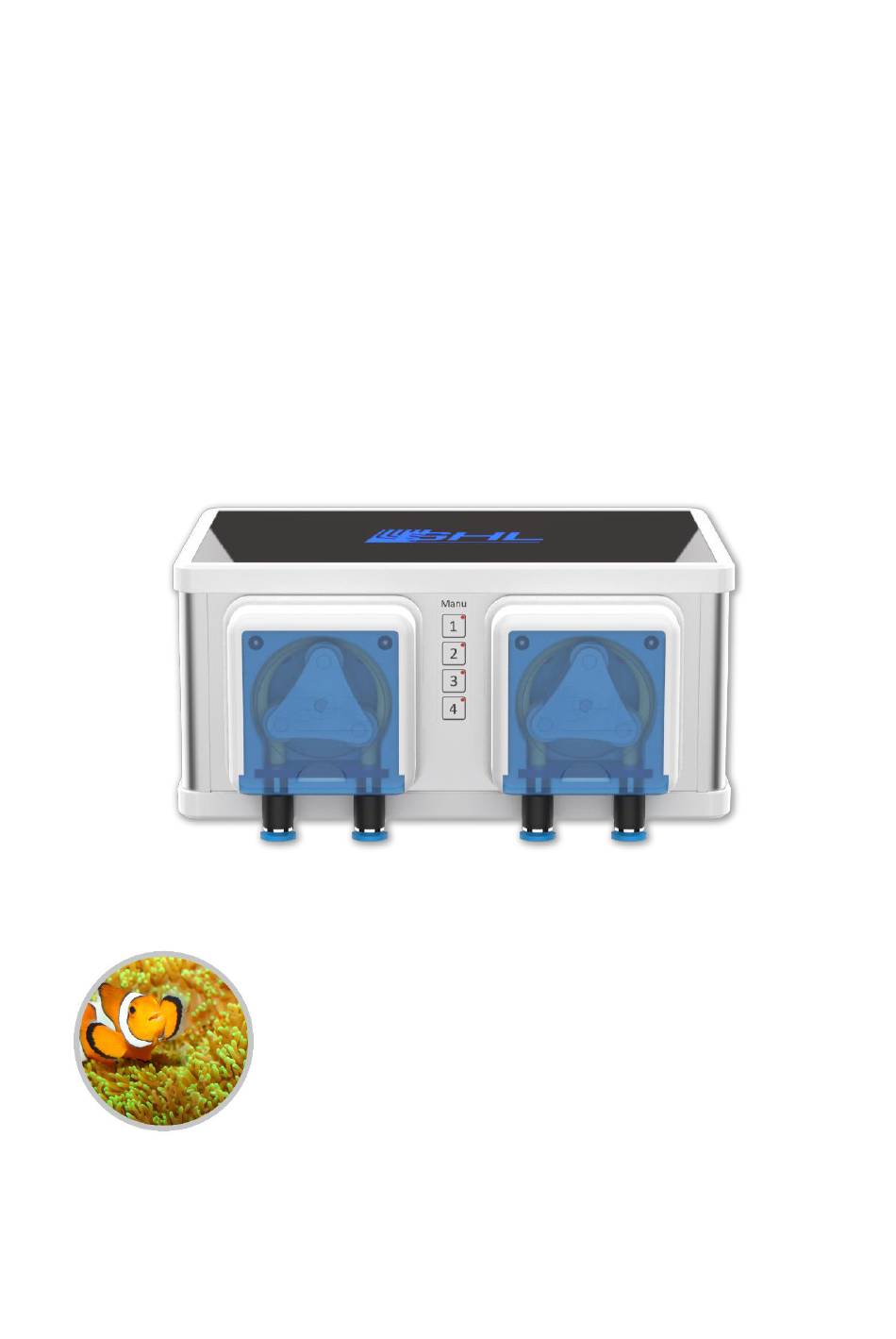

- Seite 1 GHL Doser 2.2 Maxi Bedienungsanleitung Gültig ab Firmware-Version 1.46 Stand 2023-03-02...
-
Seite 2: Inhaltsverzeichnis
PAB-V ........................16 ERSTELLEN DER ERBINDUNG 4.4.1 Was ist der PAB ............................16 4.4.2 Beispielhafte Verbindung des GHL Doser 2.2 Maxi Stand Alone mit weiteren GHL PAB-Geräten ... 17 GHL D 2.2 M ......................17 TATUSANZEIGEN DES OSER 4.5.1 System-Status- LED im Gehäusedeckel ....................17 4.5.2... -
Seite 3: Vorbemerkung
Bedienungsanleitung GHL Doser 2.2 Maxi Vorbemerkung Vielen Dank für den Kauf unseres Produktes! Sie haben sich mit dem GHL Doser 2.2 Maxi für professionelles Equipment von GHL entschieden. Wir sind sicher, dass wir Ihnen mit unserem Produkt helfen können, Ihr Hobby effektiver und sicherer zu machen und wünschen uns, dass Sie weiterhin viel Freude an Ihrem Aquarium,... -
Seite 4: Holen Sie Das Beste Aus Ihrem Ghl-Produkt Heraus
Base, unser Supportforum oder folgen Sie uns auf Facebook. 1 Sicherheitshinweise Bitte lesen Sie vor der Inbetriebnahme des GHL Doser 2.2 Maxi diese Bedienungsanleitung aufmerksam durch. GHL-Produkte sind für ihre größtmögliche Sicherheit bekannt. Diese Produktsicherheit kann jedoch nur dann gewährleistet werden, wenn Sie die nachfolgenden Sicherheitshinweise befolgen. -
Seite 5: Sicherheit Von Kindern Und Hilfsbedürftigen Personen
Personen, denen es an Kenntnissen und Erfahrungen fehlt • 1.2 Bestimmungsgemäßer Gebrauch Der GHL Doser 2.2 Maxi ist ausschließlich für den Gebrauch im häuslichen Bereich bestimmt und darf nur mit GHL Zubehör betrieben werden. Die Dosierpumpeneinheit darf nur dazu verwendet werden, folgende Flüssigkeiten zu... - Seite 6 Bedienungsanleitung GHL Doser 2.2 Maxi ACHTUNG Stellen Sie sicher, dass das Stromkabel an eine geerdete Steckdose • angeschlossen wird, da Sie ansonsten einen Stromschlag erleiden könnten. Schützen Sie die Stromkabel vor Beschädigungen (z.B. Verdrehen, • Knicken, Einklemmen). Achten Sie hier insbesondere auf Stecker, Steckdosen und diejenigen Stellen, an denen Kabel aus dem Gerät...
-
Seite 7: Allgemeines
Bedienungsanleitung GHL Doser 2.2 Maxi 2 Allgemeines 2.1 Zu dieser Anleitung Diese Anleitung gilt für den GHL Doser 2.2 Maxi Stand Alone and GHL Doser 2.2 Maxi EXT Leistungsmerkmale 2.2 Leistungsmerkmale im Überblick: 1 x Niveausensor-Eingang (grüne PS/2 Buchse, doppelt belegt) (nur Stand Alone) •... -
Seite 8: Anschlüsse Des Ghl Doser 2.2 Maxi
Zum Betrieb des EXT Dosers ist eine externe Steuerung erforderlich, da der GHL Doser 2.2 Maxi EXT über keine eigene verfügt. Als Steuerung kann ein GHL Doser X Stand Alone (ab Firmware 1.25), ein ProfiLux 3 Aquariencomputer ab Firmware 6.32, jeder ProfiLux 4 Computer (ab Firmware 7.09) verwendet werden. -
Seite 9: Anschlussübersicht
Zum Betrieb des EXT Dosers ist eine externe Steuerung erforderlich, da der GHL Doser 2.2 Maxi EXT über keine eigene verfügt. Als Steuerung kann ein GHL Doser X Stand Alone (ab Firmware 1.25), ein ProfiLux 3 Aquariencomputer ab Firmware 6.32, jeder ProfiLux 4 Computer (ab Firmware 7.09) verwendet werden. -
Seite 10: Niveau Sensor Eingänge (Nur Sa)
Bedienungsanleitung GHL Doser 2.2 Maxi Firmware aufweist muss diese zuerst aktualisiert werden. Unsere Firmware finden Sie auf https://www.aquariumcomputer.com/de/downloads/. 3.2.1 Niveau Sensor Eingänge (nur SA) An den grünen Level-Anschluss können Niveau-Sensoren für die Ermittlung des Wasserstands angeschlossen werden. Da es sich auch hier um eine doppelt belegte Buchse handelt, können Sie mit Hilfe eines Splitterkabels (Y-Kabel PL-LY;... -
Seite 11: Usb-Anschluss (Nur Sa)
Bedienungsanleitung GHL Doser 2.2 Maxi 3.2.4 USB-Anschluss (nur SA) Über das USB-Kabel kann der GHL Doser 2.2 Maxi SA mit einem PC verbunden werden. So können alle Einstellungen komfortabel vorgenommen werden. Die dafür benötigte Software GHL-Control-Center GCC können Sie auf unserer Homepage im Downloadbereich kostenlos herunterladen. - Seite 12 Bedienungsanleitung GHL Doser 2.2 Maxi oder in der Nähe betrieben werden, über einen FI-(Fehlerstrom-) Schutzschalter mit Netzspannung zu versorgen! Um jede Gefahr auszuschließen, müssen bei Arbeiten im Becken stets alle netzspannungsbetriebenen Geräte vom Netz getrennt werden (alle Stecker ziehen!). Es ist nie auszuschließen, dass ein Heizstab, eine Pumpe oder eine Leuchte defekt ist.
- Seite 13 Bedienungsanleitung GHL Doser 2.2 Maxi Halbstarre Schläuche können direkt in die Fittinge geschoben werden. Flexible Schläuche müssen mit den im Lieferumfang enthaltenen Schlauchadaptern versehen werden, bevor sie an die Pumpe angeschlossen werden können. ACHTUNG Flexibles Schlauchmaterial darf nur mit den beiliegenden Adaptern •...
-
Seite 14: Anschluss Des Temperatursensors (Nur Sa)
Ziehen Sie angeschlossene Produkte niemals am Kabel aus den Buchsen. Dies kann zu Funktionsstörungen oder zur Beschädigung der angeschlossenen Produkte sowie des GHL Doser 2.2 Maxi führen. 4.2 Anschluss des Temperatursensors (nur SA) Stecken Sie die Sensoranschlusskabel in die dafür vorgesehene Anschlussbuchse. -
Seite 15: Anschluss Des Ghl Doser 2.2 Maxi An Die Stromversorgung
Sensoren. 4.3 Anschluss des GHL Doser 2.2 Maxi an die Stromversorgung Schließen Sie den GHL Doser 2.2 Maxi über das beiliegende Netzteil an die Stromversorgung an. Stecken Sie den Hohlstecker in die dafür vorgesehene 24 VDC Hohlbuchse auf der Geräterückseite und schließen Sie die Netzgeräteleitung mit dem Stecker an die Steckdose... -
Seite 16: Herstellen Der Pab-Verbindung
• 0,5 m bis 50 m erhältlich. Um den GHL Doser 2.2 Maxi EXT nutzen zu können ist es erforderlich, das Gerät der verwendeten Steuerung zuordnen. Detaillierte Informationen über die Zuordnung von PAB- Geräten finden Sie in unserer Knowledge Base auf unserer Website https://www.aquariumcomputer.com/de/knowledge-base/ueber-den-profilux-aquatic-bus-... -
Seite 17: Beispielhafte Verbindung Des Ghl Doser 2.2 Maxi Stand Alone Mit Weiteren Ghl Pab-Geräten
4.4.2 Beispielhafte Verbindung des GHL Doser 2.2 Maxi Stand Alone mit weiteren GHL PAB-Geräten 4.5 Statusanzeigen des GHL Doser 2.2 Maxi Der GHL Doser 2.2 Maxi verfügt über zwei Statusanzeigen, die sich im Gehäusedeckel und auf der Geräterückseite befinden. 4.5.1 System-Status- LED im Gehäusedeckel Das LED-beleuchtete GHL-Logo im Gehäusedeckel des GHL Doser 2.2 Maxi leuchtet in... -
Seite 18: Pab-Funktionsstatus-Leds Auf Der Gehäuserückseite
Betriebssituation, kann zu fatalen Schäden führen. Der Hersteller lehnt jegliche Haftung für (Folge-) Schäden oder • Verluste ab, die im Zusammenhang mit der Nutzung des GHL Doser 2.2 Maxi entstehen, soweit gesetzlich zulässig. 4.5.2 PAB-Funktionsstatus-LEDs auf der Gehäuserückseite Auf der Gehäuserückseite des GHL Doser 2.2 Maxi befinden sich zwei Status-LEDs, die über die PAB-Kommunikation Aufschluss... -
Seite 19: Bedienung Des Ghl Doser 2.2 Maxi
Bedienungsanleitung GHL Doser 2.2 Maxi Grüne Status-LED blinkt schnell GHL Doser 2.2 Maxi wird gestartet, Firmware-Update Grüne Status-LED blinkt im GHL Doser 2.2 Maxi empfängt seit mehr als 30 Sekundentakt, gelbe LED ist aus Sekunden keine PAB-Kommandos mehr Beide LEDs leuchten nicht GHL Doser 2.2 Maxi hat keine Versorgungsspannung... -
Seite 20: Bedienung Am Gerät
6 Dem Stand Alone weitere PAB-Geräte zuordnen Der GHL Doser 2.2 Maxi Stand Alone kann mit weiteren EXT Dosern erweitert werden. Bevor weitere Doser hinzugefügt werden, kann ein Firmware update erforderlich sein. Es können insgesamt 16 Pumpen unabhängig voneinander angesteuert werden. -
Seite 21: Voraussetzungen
Für einen ordnungsgemäßen Betrieb ist es wichtig, dass der Stand Alone Doser als Mastereinheit alle EXT Doser eindeutig erkennen und zuordnen kann. Stellen Sie sicher, dass die GHL Doser 2.2 Maxi sowie alle anderen PAB-Geräte mit Strom versorgt sind. Laden Sie sich das kostenlose Programm GHL Control Center GCC im Downloadbereich auf www.aquariumcomputer.com herunter. -
Seite 22: Garantie/Haftung
ACHTUNG Wenn Sie Ressourcen ändern (EXT Doser hinzufügen, entfernen oder • austauschen), müssen Sie diese immer dem GHL Doser 2.2 Maxi SA neu zuweisen, damit alle Pumpen vom GHL Doser 2.2 Maxi SA erkannt werden können. Die zuvor zugewiesenen Ressourcen wurden möglicherweise durch •... -
Seite 23: Firmware-Update
Bedienungsanleitung GHL Doser 2.2 Maxi 8.2 Firmware-Update Die Firmware Ihres GHL Doser 2.2 Maxi wird ständig weiterentwickelt. Wenn Sie neue Funktionen verwenden möchten, die von Ihrer aktuellen Firmware nicht unterstützt werden, können Sie Ihren Doser aktualisieren. ACHTUNG Sichern Sie Ihre Daten vor der Aktualisierung! •... - Seite 24 Bedienungsanleitung GHL Doser 2.2 Maxi PC-Anbindung PAB-Anschluss Abmessungen B x T x H = 220 mm x 150 mm x 103 mm GHL Advanced Technology© GmbH & Co. KG Marie-Curie-Straße 20 67661 Kaiserslautern ® www.aquariumcomputer.com 2023-03-02...
