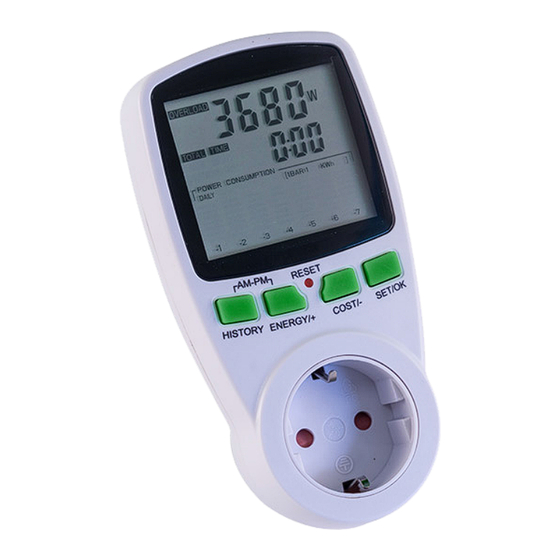

WESTECH EK1 Bedienungsanleitung

Energiekosten-messgerät

Werbung

Energiekosten-Messgerät
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie das Energiekosten-Messgerät nicht weiter, wenn es beschädigt ist.
• Die maximale Leistung (3680 W) und die maximale Stromaufnahme (max. 16 A) darf nicht überschritten werden!
• Nicht hintereinander stecken!
• Spannungsfrei nur bei gezogenem Stecker!
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen, sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Das Gerät darf nur in trockenen und geschützten Räumen verwendet werden.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
EK1
!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WESTECH EK1

  • Seite 1 Energiekosten-Messgerät Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! • Benutzen Sie das Energiekosten-Messgerät nicht weiter, wenn es beschädigt ist. •...
  • Seite 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Energiekostenmessgerät wird zwischen Verbraucher und Steckdose gesteckt, um den Energieverbrauch und die daraus resultierenden Stromkosten zu ermitteln. Diese lassen sich bequem im Mulitfunktions-Display ablesen. Das Gerät ist nicht zur Abrechnung von Stromkosten zugelassen. Die Betriebsspannung beträgt 230 V~, der Aufbau entspricht der Schutzklasse I. Zur Programmierungserhaltung auch bei ausgestecktem Gerät werden 2 Knopfzellen des Typs LR44 (im Lieferumfang) benötigt.
  • Seite 3: Uhrzeit Einstellen

    Inbetriebnahme und Bedienung Hinweis: Das Messgerät schaltet sich im ausgestecktem Zustand nach 10 sec nicht betätiger Tasten automatisch ab. Uhrzeit einstellen • Um die Uhrzeit einzustellen, müssen Sie so oft die COST/- Taste ❽ drücken bis das Uhr-Symbol in der mittleren Anzei- geebene ❷...
  • Seite 4: History-Anzeige

    Mit der COST/- Taste ❽ können Sie zwischen den folgenden Werten in der mittleren Anzeigeebene ❷ schrittweise wechseln: Uhrzeit Gesamtbetriebszeit Gesamtverbrauch Gesamtkosten (Uhr-Symbol) (TOTAL TIME) (TOTAL kWh) (TOTAL COST) Bei einem Tarif -Gesamtverbrauch Kosten des 1. Tarifs (TOTAL KgCO (COST TARIFF 1) Bei zwei Tarifen -Verbrauch pro kWh Beginn des 2.
  • Seite 5: Problembehandlung

    Problembehandlung Problem Mögliche Ursache Lösung Keine Displayanzeige (ausgesteckt) Knopfzellen schwach Wechseln Sie die Knopfzellen (siehe S. 4) Keine Displayanzeige (eingesteckt) Keine Spannung an der Steckdose Prüfen Sie die Steckdose Fehlerhafte Energiekosten (2 Tarife) Falsche Uhrzeit/Startzeit des Strom- Uhrzeit und Beginn des Stromtarifs tarifs eingestellt richtig einstellen (siehe S.
  • Seite 6 Lieferumfang • Energiekosten-Messgerät (inkl. 2 Knopfzellen LR44) • Anleitung Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Gerät darf nur in trockenen und geschützten Räumen verwendet werden.
  • Seite 8 Westech-Solar Energy GmbH Robert-Koch-Str. 3a 82152 Planegg Telefon: +49 (0) 89 89545770 Fax: +49 (0) 89 89545771 info@westech-solar.de www.westech-solar.com...
