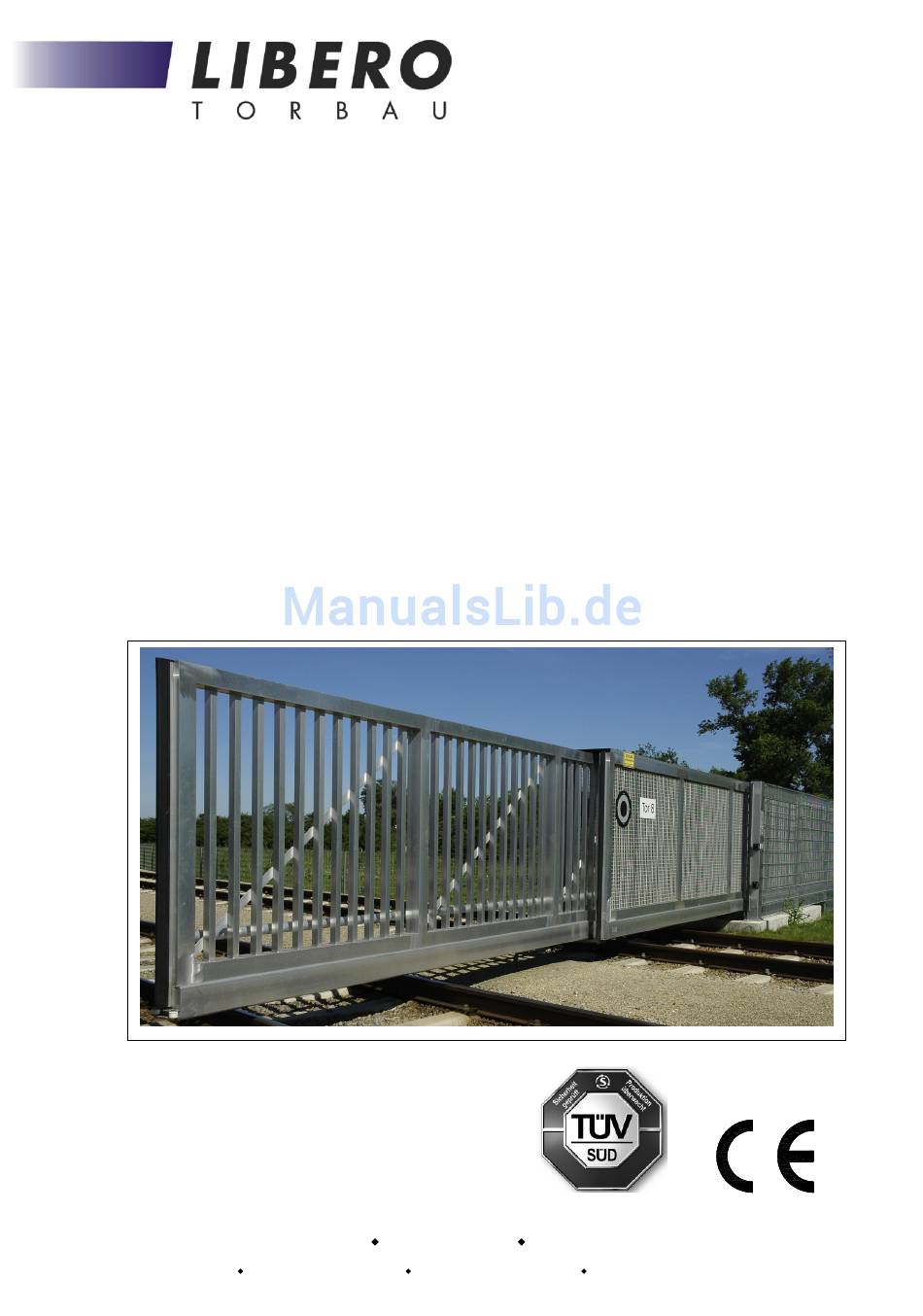

- Seite 1 Montageanleitung für freitragende ENTRADA-Business Teleskop-Schiebetore aus Aluminium Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com www.libero-torbau.com...
- Seite 2 Montageanleitung Teleskop-Schiebetor Das ENTRADA-Business Teleskop-Schiebetor ist eine dreiteilige, freitragende Schiebetorkonstruktion für Säulenlichten von 3 bis 16 Metern. Die Schiebetorkonstruktion: In sich verschiebbare, dreiteilige Teleskop-Schiebetorkonstruktion bestehend aus verschweißtem Formrohr- Rahmen mit eingeschweißten Formrohr-Staketen und diagonal eingeschweißten Zugbändern in den Torfeldern (bzw. Lochblechfüllung).
- Seite 3 Zu beachten: Bei der Rollenbockmontage ist darauf zu achten, dass die oberen Rollen immer außenliegend sind! Beispiel für Rollenbockstellung: Obere Rollen immer außen! Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com...
- Seite 4 8. Lösen der Ankerstangenmuttern und waagrechtes Einstellen der Rollenböcke mittels der Stellschrauben aus Nirosta. Überprüfen mit Wasserwaage! Stellschrauben Ankerstangen- mutter 9. Festziehen der Ankermuttern und nochmaliges Kontrollieren der Rollenböcke Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com www.libero-torbau.com...
- Seite 5 Auswertgeräte für Sikoleisten Endplatte Umlenkrolle Endplatte mit Führungsrollen für massiven Einlaufschuh am mittleren Torblatt 11. Einschrauben der Endplatten mit Gummipuffer in die Schiebetorlaufprofile Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com www.libero-torbau.com...
- Seite 6 Das Torblatt sollte auf die Auflaufrolle oder die Rolle des vorderen, massiven Einlaufschuhes/Auflaufrolle leicht auffahren! Bei Mauermontage (ohne vordere Torsäule und Führungssäule aus Metall) erfolgt die Zubehörmontage direkt auf das Mauerwerk! Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com...
- Seite 7 Abb. Detail massiver Einlaufschuh (Profil 120/100 bis SL 6 m) Abb. vordere Torsäule zum Dübeln für frontalen Toreinlauf mit oberer Einlaufgabel und massivem Einlaufschuh. Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com...
- Seite 8 2. Montage der Antriebsteile und Sicherheitseinrichtungen lt. Betriebsanleitung des Antriebsherstellers. Abb. Motorantrieb mit Schaltschrank und Hauptschalter Detail: Schutzschlauch aus Nirosta Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com www.libero-torbau.com...
- Seite 9 Schaltschrank, welche geschützt im Gehäuse montiert sind. Funkempfänger, Zeitschaltuhr, Induktionsschleifendetektor etc. sind in die Säule integrierbar. vorverdrahtete Sicherheitskontaktleisten Libero Torbau Erdetschnig GmbH Liberogasse 1 A-9020 Klagenfurt Tel. +43 463 31 84 61-0 Fax +43 463 318461-76 office@libero-torbau.com www.libero-torbau.com - 8 -...
